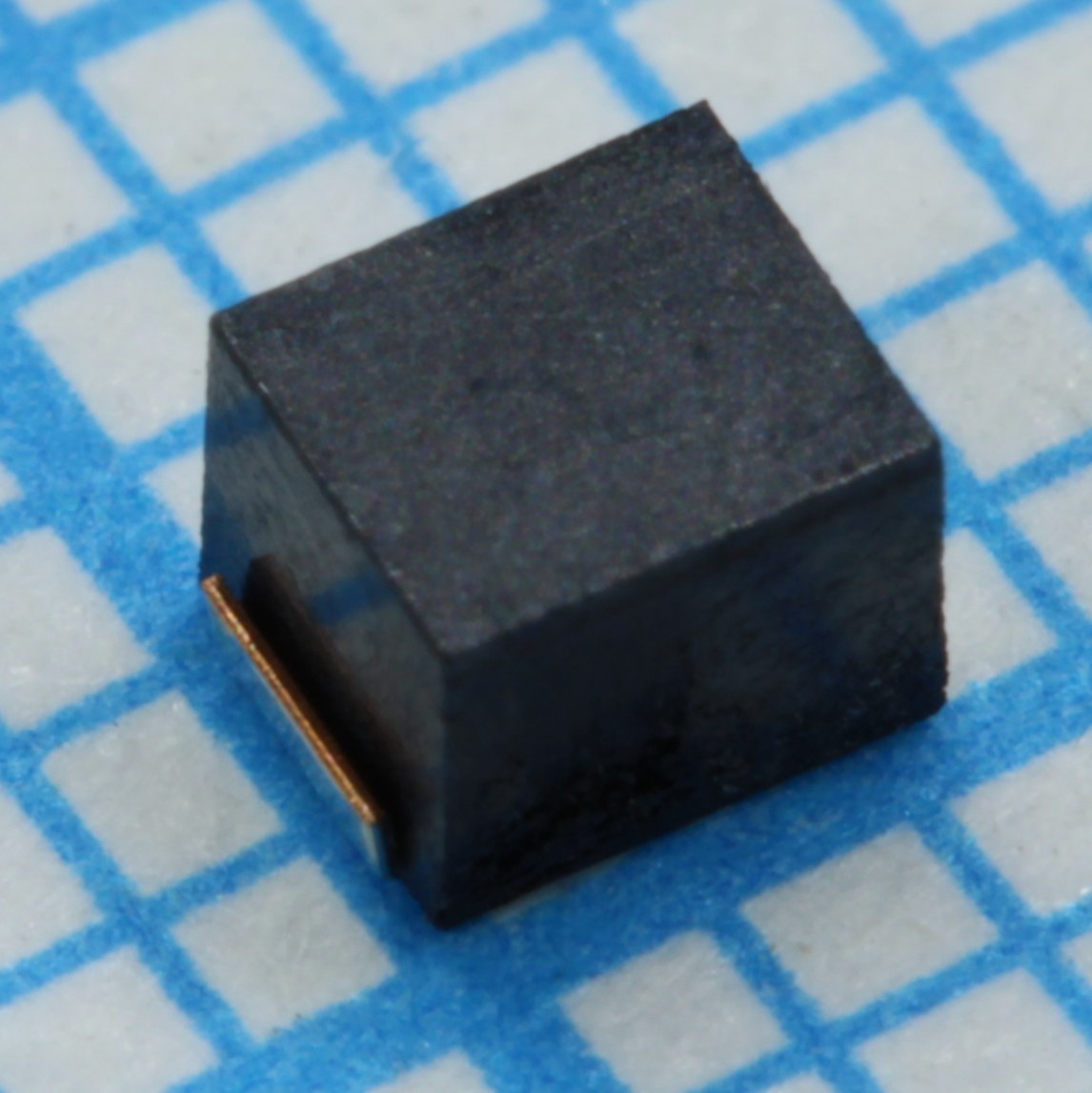

Катушка индуктивности SMD силовая проволочная неэкранированная 10мкГн ±10% 2.52МГц 15Q-добротность феррит 360мА 1.32Ом 1008
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 600 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 600 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 178 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,91 |
| от 277 | 3,46 |
| от 554 | 3,07 |
| от 1 107 | 2,76 |
| от 2 000 | 2,55 |
Описание
Катушка индуктивности SMD от TDK-EPCOS, силовая проволочная неэкранированная на 10 мкГн. Допуск по индуктивности ±10%, рассчитана на ток до 360 мА при сопротивлении 1,32 Ом. Выполнена в корпусе 1008 на ферритовом сердечнике. Подходит для цепей питания и фильтрации в компактной бытовой электронике.
Технические характеристики
| RoHS | Соответствует |
| Тип | Inductor for decoupling circuits, wound ferrite, resin mold |
| Серия | NLCV25-PF |
| Вес | 25mg |
| Корпус | SMD |
| Тип монтажа | SMD |
| Добротность | 30 |
| Упаковка | Taping, 2000 pieces/reel |
| Экранирование | Unshielded |
| Размеры | 2.5 x 2.0 x 1.8 mm |
| Индуктивность | 10µH |
| Артикул | NLCV25T-100K-PF |
| Без галогенов | Да |
| Материал сердечника | Ferrite |
| Сопротивление DC | 1.69Ω ±30% |
| Ном. ток | 210mA |
| Тестовая частота | 2.52MHz |
| Lead free solder | Compatible |
| Профиль пайки | Preheat 150-180°C 90-120s; soldering 230°C 40s; peak 255°C 10s max |
| Темп. диапазон | -40 to 105°C |
| Темп. хранения | -40 to 105°C |
| Допуск индуктивности | ±10% |
| Примечание | 10uH 210mA |
| Раб. температура | -40 to 105°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current rating condition | Smaller of Idc1 (10% inductance drop) or Idc2 (20°C temperature rise) |
| Описание (англ.) | Inductor Power Unshielded Wirewound 10uH 10% 2.52MHz 15Q-Factor Ferrite 360mA 1.32Ohm DCR 1008 |
