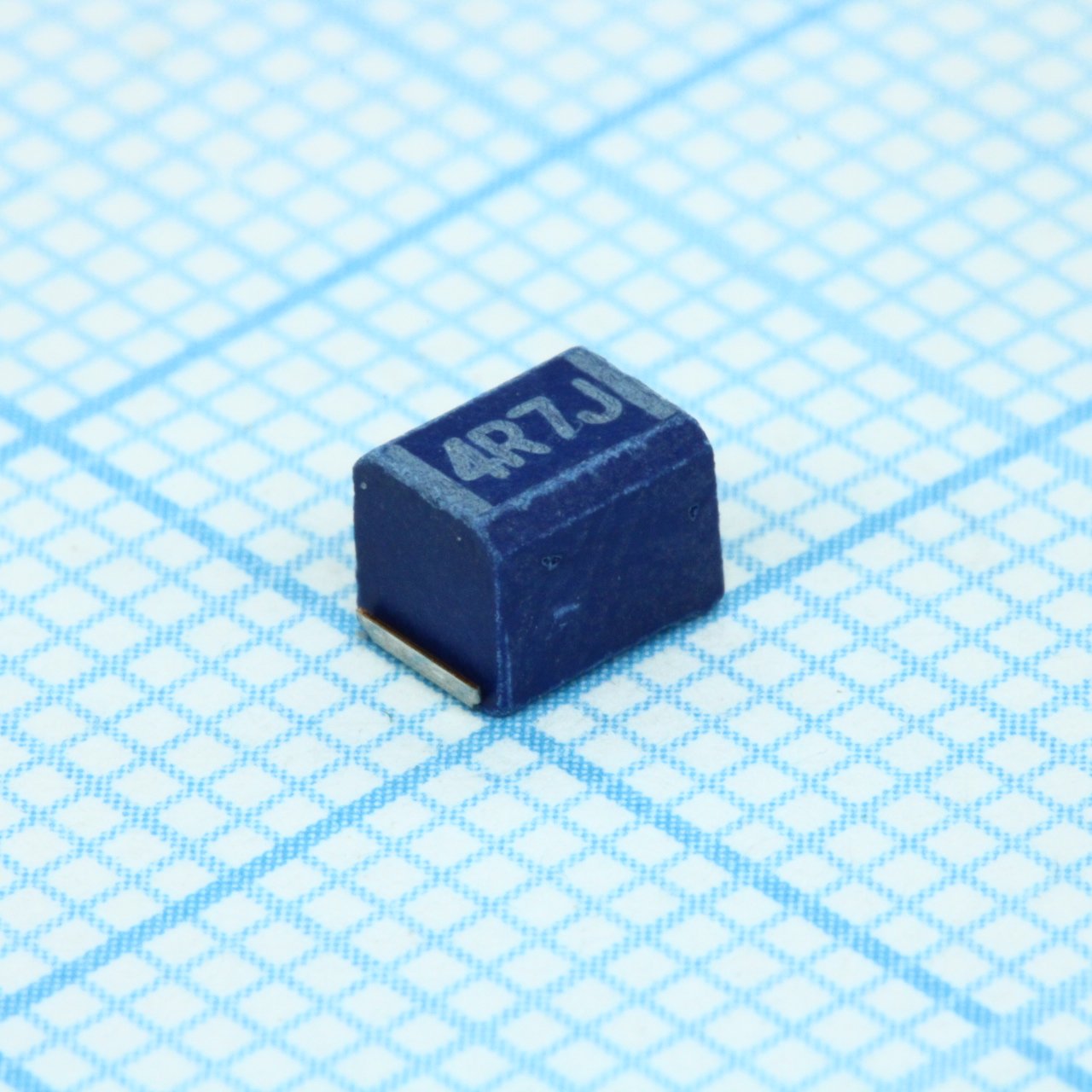

Катушка индуктивности SMD проволочная 4.7мкГн ±10%, 315мА
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
26 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,81 |
| от 88 | 22,37 |
| от 175 | 20,37 |
| от 350 | 18,84 |
| от 1 000 | 17,70 |
Описание
Катушка индуктивности SMD от TDK-EPCOS серии NL. Компонент рассчитан на индуктивность 4,7 мкГн с допуском ±10% и максимальный ток 315 мА. Выполнена в корпусе 1812 с низким сопротивлением 1 Ом. Подходит для фильтрации и согласования цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Мин. заряд | 50 |
| Серия | NL453232 |
| Корпус | 1812 |
| Тип монтажа | SMD |
| Упаковка | tape and reel |
| Размеры | 4.5x3.2x3.2mm |
| Индуктивность | 4.7µH |
| Артикул | NL453232T-4R7J-PF |
| Материал сердечника | ferrite |
| Тип компонента | wound ferrite inductor |
| Время пайки | 40s |
| Срок хранения | less than 6 months |
| Тестовая частота | 7.96MHz |
| Preheating time | 90 to 120s |
| Соответствие RoHS | Да |
| Кол-во в упаковке | 500 pieces/reel |
| Сопротивление DC макс. | 1Ω |
| Individual weight | 180mg |
| Magnetic shielded | Нет |
| Макс. номинальный ток | 315mA |
| Условия хранения | 5 to 40°C, 10 to 75% RH or less |
| Допуск индуктивности | ±5% |
| Reflow peak time max | 10s |
| Примечание | 4.7uH 315mA |
| Температура пайки | 230°C |
| Пиковая темп. оплавления | 255°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40 to +105°C |
| Мин. частота собственного резонанса | 35MHz |
| Preheating temperature range | 150°C to 180°C |
| Описание (англ.) | NL Series 1812 4.7 uH В±5 % 315 mA 1 Ohm SMT Molded Wirewound Inductor |
| Lead free soldering compatible | Да |
| Storage temperature range after mounting | -40 to +105°C |
