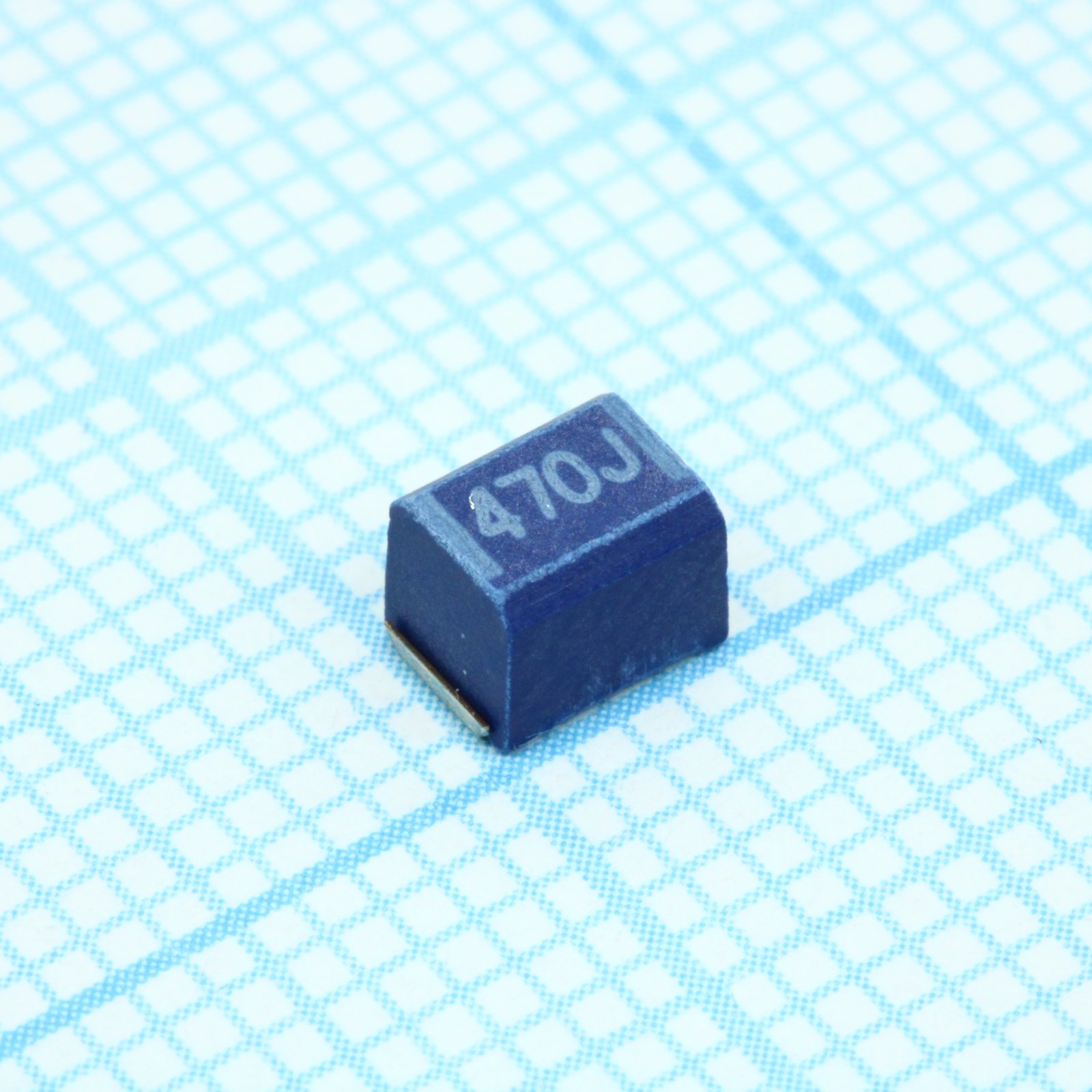

Индуктивность SMD высокочастотная неэкранированная проволочная 47мкГн ±5% 2.52МГц 50Q-Фактор феррит 140мА 5Ом по постоянному току 1812 лента на катушке
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 484 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:1 484 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,28 |
| от 80 | 23,76 |
| от 159 | 21,70 |
| от 317 | 20,13 |
| от 1 000 | 18,95 |
Описание
Высокочастотная неэкранированная проволочная индуктивность от TDK-EPCOS в SMD-корпусе 1812. Номиналом 47 мкГн с допуском ±5%, рассчитана на ток до 140 мА и имеет сопротивление по постоянному току 5 Ом. Применяется в высокочастотных цепях промышленной и бытовой электроники.
Технические характеристики
| Тип | Wound Ferrite Inductor |
| Мин. заряд | 50 |
| Серия | NL453232 |
| Корпус | 1812 |
| Тип монтажа | SMD |
| Индуктивность | 47µH |
| Артикул | NL453232T-470J-PF |
| Dimensions lwh | 4.5×3.2×3.2mm |
| Соотв. RoHS | Да |
| Срок хранения | less than 6 months |
| Dimensions code | 4532 [1812 inch] |
| Тип корпуса | Taping |
| Кол-во в упаковке | 500 pieces/reel |
| Reflow peak temp | 255°C |
| Время пика оплавления | 10s max |
| Влажн. хранения | 10 to 75% RH |
| Сопротивление DC макс. | 5Ω |
| Individual weight | 180mg |
| Макс. номинальный ток | 140mA |
| Reflow preheat temp | 150 to 180°C |
| Reflow preheat time | 90 to 120s |
| Допуск индуктивности | ±5% |
| Примечание | 47uH 140mA |
| Q measuring frequency | 2.52MHz |
| Reflow soldering temp | 230°C |
| Время оплавления | 40s |
| L q measuring frequency | 2.52MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40 to +105°C |
| Lead free solder compatible | Да |
| Диап. раб. темп. | -40 to +105°C |
| Мин. частота собственного резонанса | 10MHz |
| Описание (англ.) | Inductor RF Chip Unshielded Wirewound 47uH 5% 2.52MHz 50Q-Factor Ferrite 140mA 5Ohm DCR 1812 T/R |
