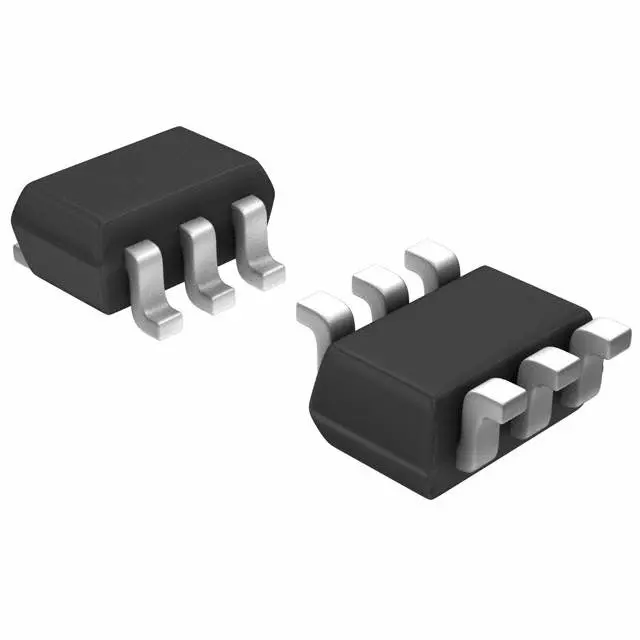

Сдвоенный инвертор с триггером Шмитта, SC-88/SC70-6/SOT-363
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Триггеры
У поставщиков
5 397 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 397 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,49 |
| от 248 | 6,47 |
| от 496 | 5,64 |
| от 991 | 4,99 |
| от 1 981 | 4,54 |
Описание
Сдвоенный инвертор с триггером Шмитта от ON Semiconductor. Микросхема выполнена в компактном корпусе SC-88/SC70-6/SOT-363 и рассчитана на широкий диапазон рабочих температур от -55°C до 125°C. Подходит для подавления шумов и формирования сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Маркировка | MA |
| Корпус | SC-88/SOT-363/SC70-6 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Логическое семейство | NL27WZ14 |
| Logic function | Dual Schmitt-Trigger Inverter |
| Pin assignment | Pin1: IN A1; Pin2: GND; Pin3: IN A2; Pin4: OUT Y2; Pin5: VCC; Pin6: OUT Y1 |
| Соотв. RoHS | Да |
| Модель машины ЭСР | >200V |
| Макс. вх. напр. | 5.5V |
| Макс. выходное напряжение | 5.5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Chip complexity fet | 72 |
| Latchup current max | 100mA |
| ESD HBM | >2000V |
| Макс. темп. вывода | 260°C |
| Output current drive | 24mA |
| Макс. рассеиваемая мощность | 200mW |
| Макс. задержка распространения | 9.1ns |
| Propagation delay min | 1.0ns |
| Input diode current max | 50mA |
| Output sink current max | 50mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output diode current max | 50mA |
| Макс. ток утечки входа | 1.0uA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Output source current max | 50mA |
| Ground current per pin max | 100mA |
| Supply current per pin max | 100mA |
| Dc input voltage rating max | 7.0V |
| Dc input voltage rating min | -0.5V |
| Dc output voltage rating max | 7.0V |
| Dc output voltage rating min | -0.5V |
| Dc supply voltage rating max | 7.0V |
| Dc supply voltage rating min | -0.5V |
| Input hysteresis voltage max | 1.7V |
| Input hysteresis voltage min | 0.25V |
| Low level output voltage max | 0.65V |
| Макс. ток покоя | 10uA |
| Описание (англ.) | INVERTER DUAL SCHMITT SOT363 |
| High level output voltage max | 5.5V |
| High level output voltage min | 1.29V |
| Power off leakage current max | 10uA |
| Negative threshold voltage max | 2.3V |
| Negative threshold voltage min | 0.4V |
| Positive threshold voltage max | 3.6V |
| Positive threshold voltage min | 1.0V |
| Input transition rise fall rate | No Limit |
| Supply voltage data retention min | 1.5V |
| Тепловое сопротивление переход-среда | 333°C/W |
| Рабочая температура | -55°C ~ 125°C |
