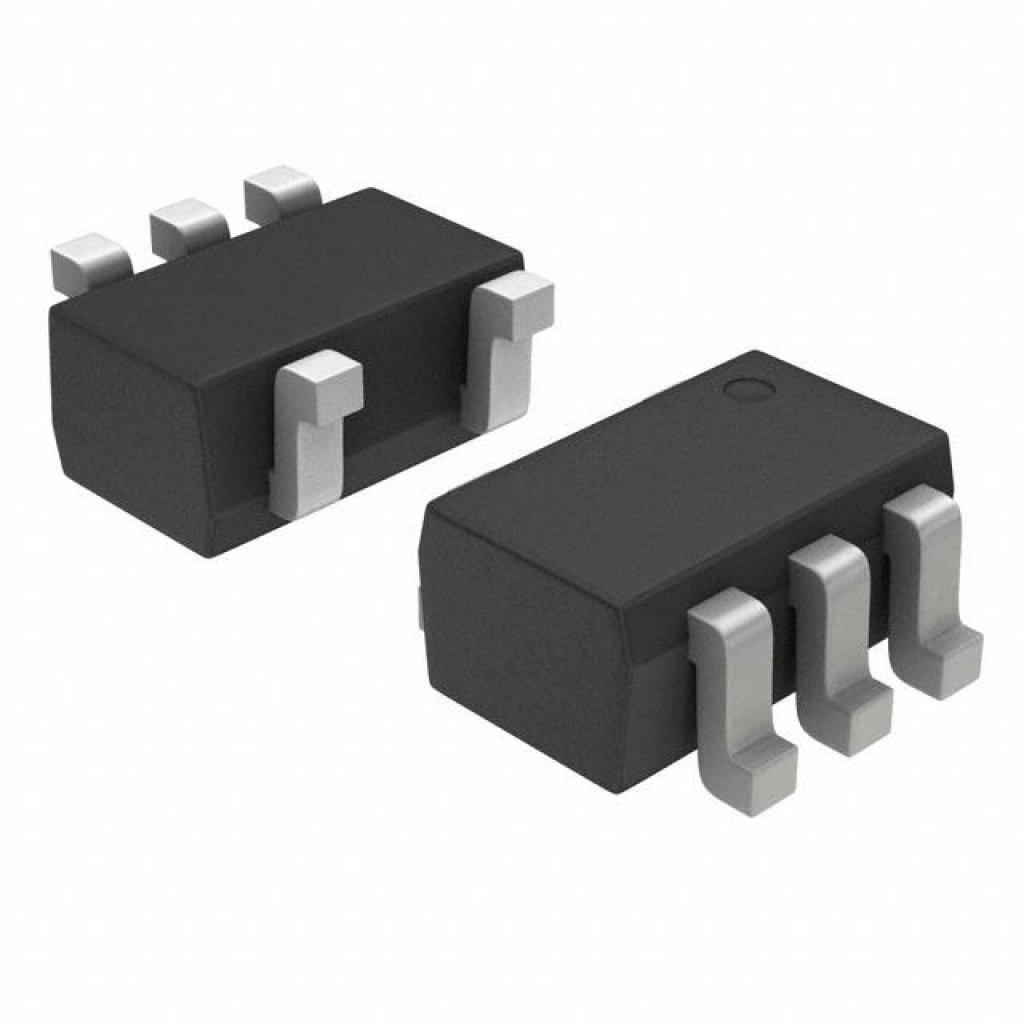

Одиночный инвертор с триггером Шмитта, SC-70
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Триггеры
У поставщиков
5 898 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 898 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,46 |
| от 246 | 6,46 |
| от 492 | 5,62 |
| от 983 | 4,98 |
| от 1 965 | 4,54 |
Описание
Микросхема-инвертор с триггером Шмитта от ON Semiconductor. Выполнена в компактном корпусе SC-70 (SOT353), работает в широком диапазоне температур от -55 до +125 °C. Подходит для подавления дребезга контактов и формирования сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 419A-02 |
| Корпус | SC-88A/SC-70-5/SOT-353 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Single Inverter with Schmitt Trigger |
| Артикул | NL17SZ14DFT2G |
| Logic function | Inverter with Schmitt Trigger |
| Соотв. RoHS | Да |
| Tape reel size | 3000 |
| Lead temperature | 260°C |
| Ordering package | SC-88A/SC-70-5/SOT-353 (Pb-Free) |
| Модель машины ЭСР | Class C |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Aec q100 qualified | Да |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Chip complexity fet | 20 |
| Класс горючести | UL 94 V-0 @ 0.125 in |
| Latchup performance | ±100mA |
| ESD HBM | Class 2 |
| Тип. входная емкость | 4.0pF |
| Input diode current max | -50mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input voltage max rating | 7.0V |
| Макс. темп. перехода | +150°C |
| Output diode current max | ±50mA |
| Power dissipation sot353 | 186mW |
| Power dissipation sot553 | 135mW |
| Макс. ток утечки входа | ±1.0µA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -55°C |
| Output voltage max rating | VCC + 0.5V |
| Propagation delay 1v8 max | 12.5ns |
| Propagation delay 1v8 typ | 7.6ns |
| Propagation delay 2v5 max | 9.0ns |
| Propagation delay 2v5 typ | 5.0ns |
| Propagation delay 3v3 max | 6.3ns |
| Propagation delay 3v3 typ | 3.7ns |
| Propagation delay 5v0 max | 5.2ns |
| Propagation delay 5v0 typ | 3.1ns |
| Thermal resistance sot353 | 350°C/W |
| Thermal resistance sot553 | 496°C/W |
| Data retention voltage min | 1.5V |
| Dc output sink current max | ±50mA |
| Уровень чувствительности к влаге | 1 |
| Output current sink source | 24mA at 3.0V |
| Propagation delay 1v65 max | 15ns |
| Propagation delay 1v65 typ | 9.1ns |
| Dc supply voltage max rating | 7.0V |
| Макс. ток покоя | 10µA |
| Описание (англ.) | INVERTER SGL SCHMITT SOT353 |
| Dc ground current per pin max | ±100mA |
| Dc supply current per pin max | ±100mA |
| Power off leakage current max | 10µA |
| Input hysteresis voltage 5v5 max | 1.7V |
| Input hysteresis voltage 5v5 min | 0.7V |
| Input hysteresis voltage 1v65 max | 0.9V |
| Input hysteresis voltage 1v65 min | 0.1V |
| Power dissipation capacitance 3v3 | 25pF |
| Power dissipation capacitance 5v5 | 30pF |
| Low level output voltage 100ua max | 0.1V |
| Negative threshold voltage 5v5 max | 2.3V |
| Negative threshold voltage 5v5 min | 1.2V |
| Positive threshold voltage 5v5 max | 3.6V |
| Positive threshold voltage 5v5 min | 2.2V |
| High level output voltage 100ua min | VCC - 0.1V |
| Negative threshold voltage 1v65 max | 0.8V |
| Negative threshold voltage 1v65 min | 0.2V |
| Positive threshold voltage 1v65 max | 1.4V |
| Positive threshold voltage 1v65 min | 0.6V |
| Рабочая температура | -55°C ~ 125°C |
