Операционный усилитель сдвоенный
У поставщика
ПроизводительJRC
КатегорияМикросхемы
У поставщиков
846 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:846 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,33 |
| от 50 | 34,97 |
| от 150 | 32,22 |
| от 250 | 30,15 |
| от 450 | 28,60 |
Описание

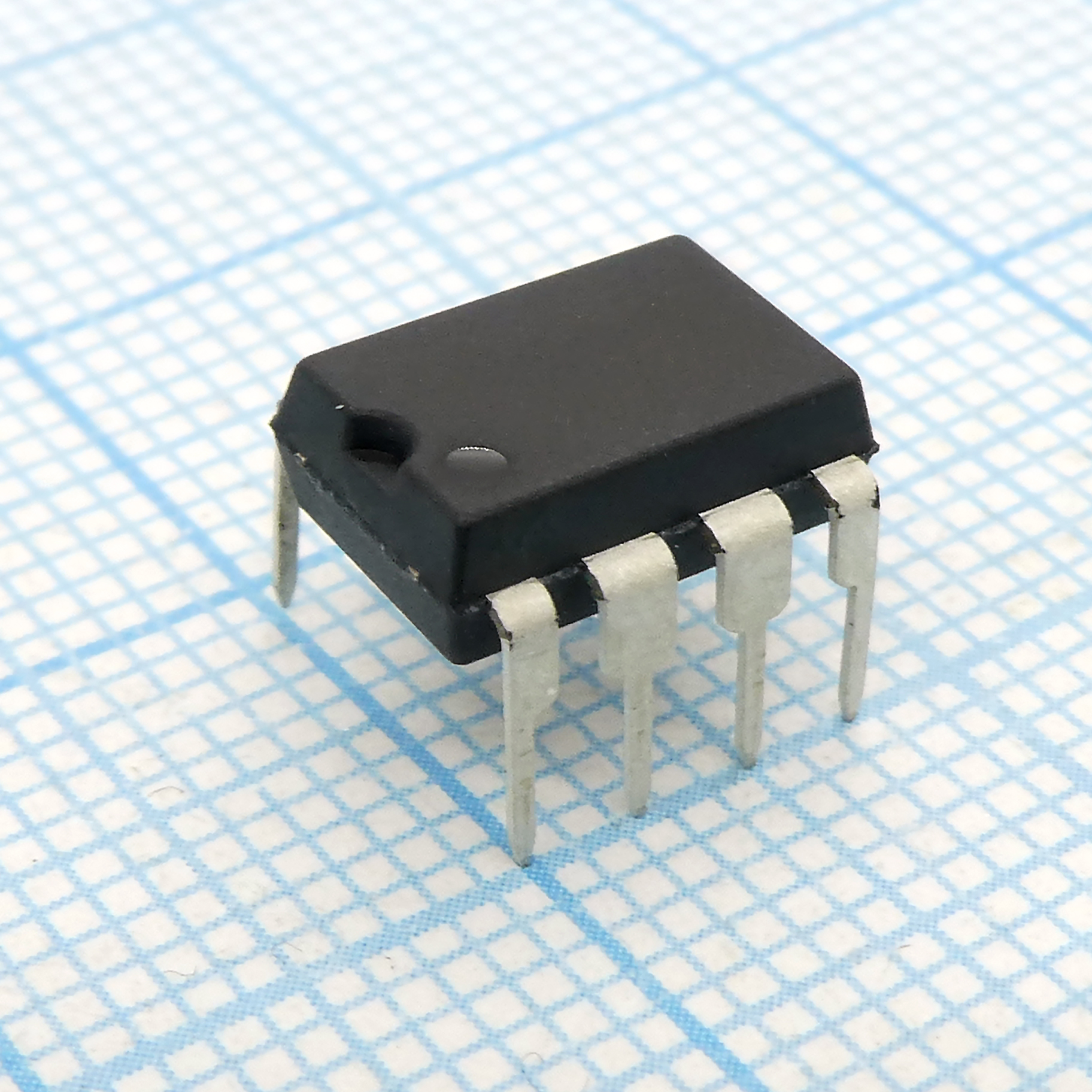

Операционный усилитель NJM2068D производства JRC — это сдвоенный (двухканальный) компонент, выполненный в корпусе DIP. Микросхема отличается низким уровнем собственных шумов и высокой скоростью нарастания выходного сигнала, что делает её популярным выбором в аудиотехнике. Усилитель предназначен для предварительных каскадов, эквалайзеров и других устройств обработки звукового сигнала, требующих высокой линейности.
Технические характеристики
| Корпус | DIP8 |
| Тип монтажа | THT |
| Компонент | NJM2068D |
| Скорость нарастания | Max: —; Min: —; Typ: 6V/µs; Condition: RL≥2kΩ |
| Технология | Bipolar |
| Описание | Low-noise dual operational amplifier |
| Voltage gain | Max: —; Min: 90dB; Typ: 120dB; Condition: RL≥2kΩ, Vo=±10V |
| Корпус | DIP-8 |
| Ток питания | Max: 8mA; Min: —; Typ: 5mA; Condition: No signal, RL=∞ |
| Входное сопротивление | Max: —; Min: 50kΩ; Typ: 300kΩ |
| Рассеиваемая мощность | 500mW (DIP8) |
| Входной ток смещения | Max: 1000nA; Min: —; Typ: 150nA |
| Additional packages | DMP8, SIP8, SSOP8 |
| Вх. ток смещ. | Max: 200nA; Min: —; Typ: 5nA |
| Вх. напр. смещ. | Max: 3mV; Min: —; Typ: 0.3mV; Condition: Rs≤10kΩ |
| Number of amplifiers | 2 |
| Диапазон питания | ±4V to ±18V |
| Unity gain frequency | Max: —; Min: —; Typ: 5.5MHz |
| Maximum output voltage | Max: —; Min: ±12V; Typ: ±13.5V; Condition: RL≥2kΩ |
| Тип упаковки | Tube (туба) |
| Common mode input voltage | Max: —; Min: ±12V; Typ: ±13.5V |
| Диап. темп. хр. | -40 to +125°C |
| Суммарный коэффициент гармоник | Max: —; Min: —; Typ: 0.001%; Condition: Av=20dB, Vo=5V, RL=2kΩ, f=1kHz |
| Макс. напряжение питания | ±18V |
| Коэфф. подавления синфазного сигнала | Max: —; Min: 80dB; Typ: 110dB; Condition: Rs≤10kΩ |
| Диап. раб. темп. | -20 to +75°C |
| Output capacitive load note | Oscillation possible; recommend series resistor ~50Ω |
| Gain bandwidth product 10kHz | Max: —; Min: —; Typ: 27MHz |
| Описание (англ.) | Low-Noise Dual Operational Amplifier |
| Gain bandwidth product 100kHz | Max: —; Min: —; Typ: 19MHz |
| Equivalent input noise voltage | D rank: Max: 1.4µV; Condition: RIAA, Rs=2.2kΩ; Стандарт: Max: 0.56µV; Typ: 0.44µV; Condition: FLAT+JISA, Rs=300Ω |
| Supply voltage rejection ratio | Max: —; Min: 80dB; Typ: 120dB; Condition: Rs≤10kΩ |
| Common mode input voltage range | ±15V |
| Differential input voltage range | ±30V |
| Additional packages power dissipation | DMP8: 300mW; SIP8: 800mW; SSOP8: 250mW |
