Изолятор цифровой 2-х канальный 500кб/с 2.5...5.5В изоляция 3000В –40°C...+125 °C
У поставщика
ПроизводительNovosense
КатегорияДрайверы изоляторов шин данных
У поставщиков
2 123 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 123 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,69 |
| от 66 | 14,61 |
| от 131 | 13,54 |
| от 261 | 12,68 |
| от 522 | 12,26 |
Описание

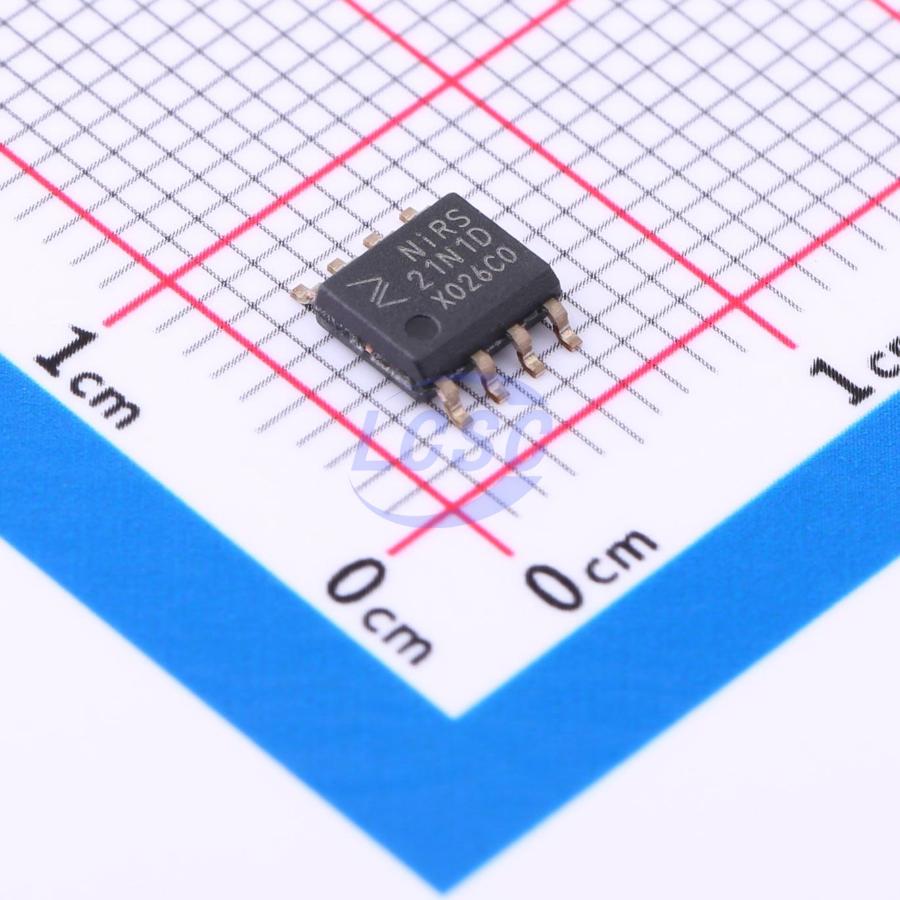

Изолятор цифровой 2-х канальный от Novosense. Работает при напряжении от 2.5 до 5.5 В, обеспечивает скорость передачи до 500 кбит/с и изоляцию 3000 В. Корпус SOIC8, диапазон температур от –40 до +125 °C. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| ESD CDM | ±2kV |
| ЭСР HBM | ±6kV |
| Корпус | SOIC-8 |
| Каналы | 2 |
| Cmti max | 100kV/us |
| Cmti min | 80kV/us |
| Cmti typ | 100kV/us |
| Тип монтажа | SMD |
| Размер корпуса | 5.85mm x 7.50mm |
| Описание | High Reliability Dual-Channel Digital Isolator |
| Артикул | NIRS21N1-DSPR |
| Макс. скорость передачи данных | 500kbps |
| Por threshold | 2.2V |
| Por hysteresis | 0.1V |
| Соотв. RoHS | Да |
| UL признание | 3000Vrms for 1 minute per UL1577 |
| Rising time max | 5ns |
| Din vde v0884 11 | 2017-01 |
| Falling time max | 5ns |
| Выходное сопротивление | 50ohm |
| Cqc certification | GB4943.1-2011 |
| Макс. вых. ток | 15mA |
| Мин. выходной ток | -15mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Мин. длит. импульса | 500ns |
| Csa component notice | 5A |
| Input pull current max | 15uA |
| Input pull current min | 8uA |
| Insulation voltage rms | 3000Vrms |
| Isolation barrier life | >60years |
| Startup time after por | 40us |
| Peak eye diagram jitter | 350ps |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current 5v q0 max | 2.13mA |
| Supply current 5v q0 typ | 1.42mA |
| Supply current 5v q1 max | 1.32mA |
| Supply current 5v q1 typ | 0.88mA |
| High level output voltage | VDD-0.4V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay phl max | 480ns |
| Propagation delay phl typ | 438ns |
| Propagation delay plh max | 480ns |
| Propagation delay plh typ | 444ns |
| Supply current 3v3 q0 max | 2.04mA |
| Supply current 3v3 q0 typ | 1.36mA |
| Supply current 3v3 q1 max | 1.22mA |
| Supply current 3v3 q1 typ | 0.81mA |
| Pulse width distortion max | 15ns |
| Pulse width distortion typ | 6ns |
| Макс. входное низкое напряжение | 0.8V |
| Max surge isolation voltage | 6.1kV |
| Part to part delay skew max | 10ns |
| Мин. Uвх высокого уровня | 2V |
| Low level output voltage max | 0.4V |
| Описание (англ.) | 2-channel digital isolator 500 kbps, 2.5–5.5 V, 3 kVrms isolation, –40 °C to +125 °C). |
| Supply current 5v 500kbps max | 1.76mA |
| Supply current 5v 500kbps typ | 1.17mA |
| Supply current 3v3 500kbps max | 1.67mA |
| Supply current 3v3 500kbps typ | 1.11mA |
| Channel to channel delay skew max | 10ns |
| Thermal resistance junction to air | 137.7°C/W |
| Термосопротивление кристалл-плата | 71.7°C/W |
| Thermal resistance junction to case top | 54.9°C/W |
