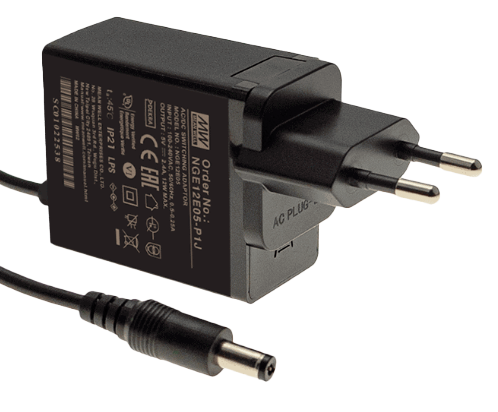

Адаптер NGE12E09-P1J
У поставщика
У поставщиков
81 шт.
Норм. уп.: 21
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 335,37 |
| от 4 | 1 315,44 |
| от 8 | 1 305,48 |
| от 15 | 1 295,51 |
Цены поставщиков
Склад 2
В наличии:40 шт
Срок поставки: до 2 недель
Норм. уп.: 21
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 335,37 |
| от 4 | 1 315,44 |
| от 8 | 1 305,48 |
| от 15 | 1 295,51 |
Склад 16
В наличии:41 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 742,31 |
Описание
Адаптер питания MEAN WELL NGE12E09-P1J — компактный AC-DC преобразователь на 12 Вт. Модель выдает стабильные 9 В постоянного тока при токе 1.33 А, оснащена несъемной евровилкой и предназначена для настенного монтажа. Устройство соответствует классу II и имеет защиту от перенапряжения и короткого замыкания. Подходит для бытовой электроники, систем видеонаблюдения и маломощного сетевого оборудования.
Технические характеристики
| MTBF | 1272.8 Khrs min. MIL-HDBK-217F (25℃), 7192.4 Khrs min. Telcordia TR/SR-332(Bellcore) (25℃) |
| Класс | Class II |
| Модель | NGE12E09-P1J |
| Length | 11.0mm |
| Серия | NGE12 |
| Вес | 127g |
| Корпус | Interchangeable Type Green Adaptor |
| Тип монтажа | Wall-mounted |
| Гарантия | 3 years |
| Время нарастания | 30ms |
| Вибрация | 10~500Hz, 2G, 10min./cycle, 60min. each axis |
| Переменный ток | 0.4A / 115VAC, 0.25A / 230VAC |
| Размеры | 48*28*55mm (L*W*H) |
| Тип входа | AC-DC |
| Время установки | 1500ms @230VAC, 3000ms @115VAC |
| Описание | 12W AC-DC Reliable Wall-mounted Interchangeable Type Green Adaptor series |
| Тип выхода | DC |
| Ном. мощность | 12W |
| Тип вилки AC | EU (non-interchangeable) |
| ЭМС излучение | Conducted and Radiated Class B per CISPR32/EN55011, FCC Part 15, CNS15936, GB/T 9254.1-2021 |
| Помехоустойчивость | ESD Level 3 15kV air/8kV contact, RF field Level 2 3V/m, EFT Level 3 2kV, Surge Level 3 1kV L-N, Conducted Level 2 3V, Magnetic field Level 1 1A/m, Voltage dips/interruptions per EN61000-4-11 |
| Вес брутто | 11.2kg |
| Время удержания | 30ms @230VAC, 10ms @115VAC |
| Диапазон тока | 0~1.33A |
| Вх. ток | 0.4A @115VAC, 0.25A @230VAC |
| Тип монтажа | wall-mounted |
| Ном. ток | 1.33A |
| Inner diameter | 2.1mm |
| Outer diameter | 5.5mm |
| Разъем вых. DC | P1J (2.1x5.5x11mm, C+ tuning fork type) |
| Тип. КПД | 86.5% |
| MTBF Telcordia | 7192.4 Khrs min @25°C |
| Вых. напряжение | 9V |
| Огнестойкость | 94V-0 flame retardant plastic case |
| Диап. частот | 47~63Hz |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±5.0% |
| Efficiency level | VI |
| Гармонический ток | BS EN/EN61000-3-2 Class A |
| Макс. пульс. шум | 100mVp-p |
| Станд. безоп. | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1, BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1, J62368-1, ANSI/AAMI ES60601-1, CAN/CSA-C22.2 NO.60601-1, GB4943.1, AS/NZS 61558-1/-2-16, TPTC004, CCC |
| Влажн. хранения | 10%~95% RH non-condensing |
| Рабочая влажность | 20%~90% RH non-condensing |
| Cubic measurement | 1.36CUFT |
| Напр. изоляции | I/P-O/P: 4000VAC |
| Допуск напряжения | ±5.0% |
| Выдерживаемое напр. | I/P-O/P:4000VAC |
| Типовой КПД | 86.5% |
| Emission standards | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, Class B |
| Immunity standards | ESD BS EN/EN61000-4-2 Level 3, 15KV air; Level 2, 8KV contact; RF field susceptibility BS EN/EN61000-4-3 Level 2, 3V/m; EFT bursts BS EN/EN61000-4-4 Level 3, 2KV; Surge susceptibility BS EN/EN61000-4-5 Level 3, 1KV/L-N; Conducted susceptibility BS EN/EN61000-4-6 Level 2, 3V; Magnetic field immunity BS EN/EN61000-4-8 Level 1, 1A/m; Voltage dips, interruption BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| Макс. пусковой ток | 40A @115VAC, 80A @230VAC (cold start) |
| Main body quantity | 72pcs |
| MTBF MIL-HDBK-217F | 1272.8 Khrs min @25°C |
| Dc output plug type | P1J (2.1mm x 5.5mm x 11mm, C+ tuning fork type) |
| Диап. вх. напр. | 80~264VAC |
| Макс. ток утечки | <100uA @264VAC |
| Защита от перегр. | 110%~150% rated output power, hiccup mode, auto recovery |
| Раб. температура | -30~+70℃ |
| Сопр. изоляции | I/P-O/P: 100M Ohms @500VDC, 25°C/70% RH |
| Диапазон вх. частоты | 47~63Hz |
| Диапазон входного DC | 113~370VDC |
| Защита от перенапряжения | 115%~140% rated output voltage, clamp by zener diode |
| Уровень энергоэффективности | VI |
| Защита от перенапр. | 115%~140% rated output voltage, Clamp by zener diode |
| Темп. коэф. | ±0.03%/°C (0~45°C) |
| Защита от КЗ | Да |
| Потр. без нагр. | <0.075W |
| Диап. темп. хр. | -20 ~ +85°C |
| Раб. диапазон темп. | -30 ~ +70°C |
| Температура и влажность хранения | -20~+85℃, 10~95% RH non-condensing |
| Мощность, Вт | 12 |
