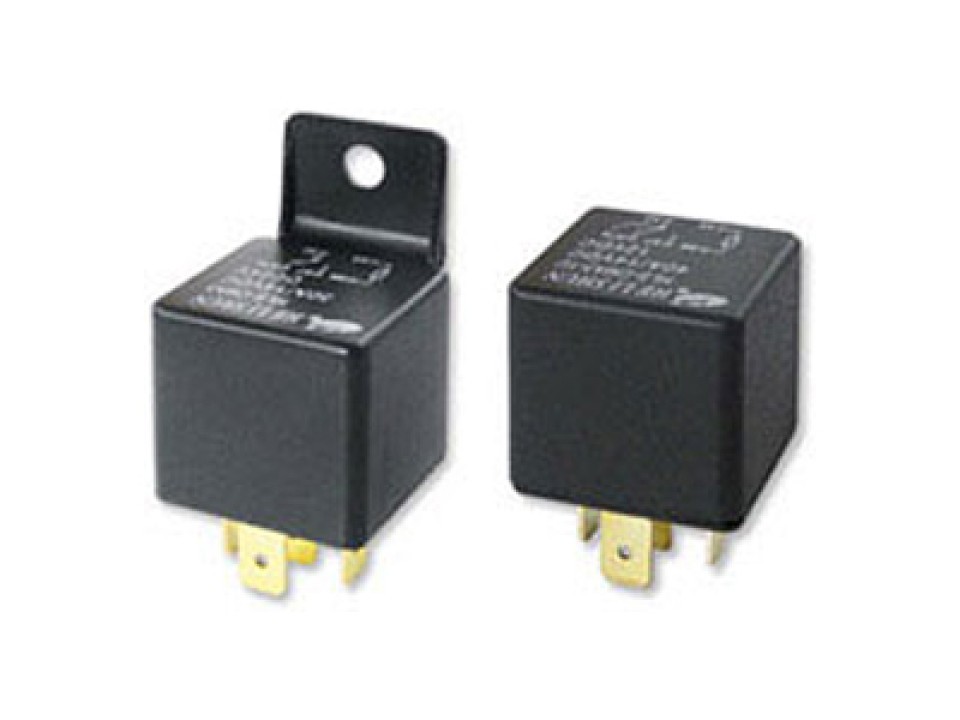

NFV15/12-Z4ST (HLS-CMA3-DC12V-C-NS) 40A-конт.1С реле Helishun (арт. 027275)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
5 840 шт.
Норм. уп.: 20
Цены поставщиков
Склад 29
В наличии:5 840 шт.
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,91 |
Описание
Реле Helishun NFV15/12-Z4ST (HLS-CMA3-DC12V-C-NS) — это мощное электромагнитное реле с одним нормально разомкнутым контактом (1С), рассчитанное на коммутацию тока до 40 А. Устройство оснащено катушкой управления на 12 В постоянного тока, что обеспечивает надёжное переключение в цепях с высокими нагрузками. Применяется в промышленной автоматике, системах управления электроприводами и распределительных щитах, где требуется долговечность и стабильная работа при интенсивной эксплуатации.
Технические характеристики
| Тип | Automotive Relay |
| Вес | 40g |
| Тип | электромагнитное |
| Корпус | HLS-CMA3 |
| Тип монтажа | THT |
| Мощность катушки | 1.9W |
| Размеры | 30mm x 25.5mm x 16.8mm (approx) |
| Pin layout | Bottom view: 87, 86, 78a, 85; PC board layout with dimensions 30mm, 16.8mm, 8.0mm, 3.6mm, Φ5.6mm hole |
| Артикул | NFV15/12-Z4ST (HLS-CMA3-DC12V-C-NS) |
| Форма контакта | 1 Form C (SPDT) |
| Производитель | Ningbo Helishun Electronics Co., Ltd. |
| Время срабатывания | 10ms max |
| Время отпускания | 10ms max |
| Монтаж | Выводной |
| Номин. контакта | 30A/14VDC |
| Сопр. катушки | 75.8Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Тип тока | DC |
| Влажность окружающей среды | 40-85% RH |
| Материал контакта | AgAlloy |
| Ударопрочность | 10G |
| Макс. коммутируемая мощность | 560W |
| Coil nominal voltage | 12VDC |
| Coil operate voltage | 7.8VDC max |
| Coil release voltage | 1.2VDC min |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 40A |
| Макс. коммутируемое напряжение | 30VDC |
| Ordering code details | Shoulder: NS (No Shoulder); Coil type: H (High Power 1.9W); Номинальное напряжение: DC12V; Contact form code: C (1 Form C) |
| Coil max applied voltage | 15.6VDC |
| Диапазон темп. окр. | -40°C to +85°C |
| Ток контактов | 40 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Кол-во контактов | 1 |
| Dielectric strength contact coil | 750VAC 50-60Hz (1 minute) |
| Эл. прочность разомкнутых контактов | 500VAC 50-60Hz (1 minute) |
| Напряжение катушки | 12 В |
