EMI фильтр, сборка из 4-х емкостей 100pF ±20%, 200mA, 25Vdc, 1000Mohm
У поставщика
ПроизводительMurata
У поставщиков
1 786 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 786 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,43 |
| от 63 | 56,10 |
| от 126 | 52,66 |
| от 251 | 49,65 |
| от 501 | 47,62 |
Описание

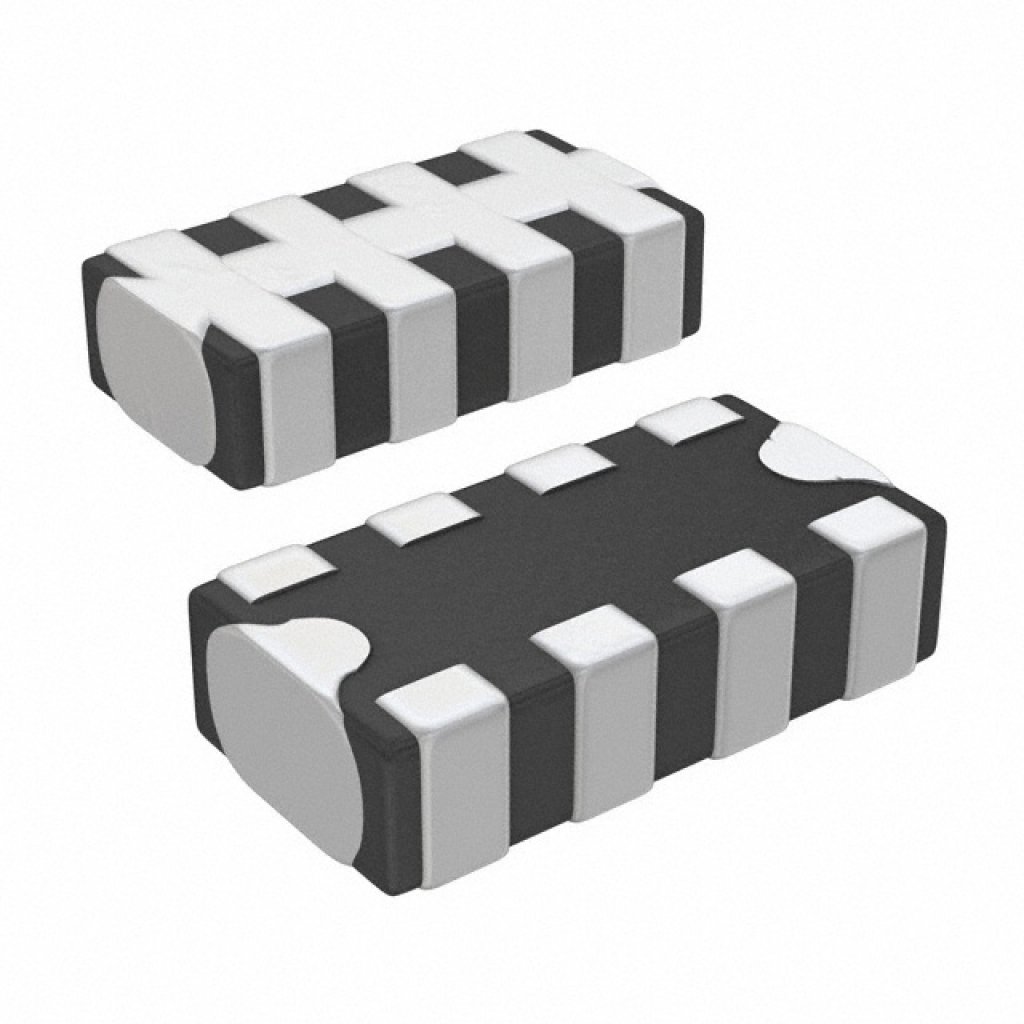

EMI-фильтр Murata NFA31CC101S1E4D — это сборка из четырёх конденсаторов по 100 пФ. Компонент рассчитан на напряжение до 25 В и ток до 200 мА, выпускается в корпусе 1206. Подходит для подавления электромагнитных помех в компактных блоках питания и портативной электронике.
Технические характеристики
| Ширина | 1.6±0.2mm |
| Длина | 3.2±0.2mm |
| Серия | NFA31CC |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Толщина | 0.8±0.2mm |
| Terminal a | 0.4±0.2mm |
| Terminal b | 1.1±0.5mm |
| Terminal d | 0.05min. |
| Terminal p | 0.8±0.1mm |
| Ёмкость | 100pF |
| Описание | Chip EMIFIL Chip 3-terminal Capacitor Array Type for General |
| Артикул | NFA31CC101S1E4D |
| Сопротивление DC | 0.4Ω max. |
| Humidity time | 500+24/-0 hours |
| Ном. ток | 200mA(DC) |
| Ном. напряжение | DC25V |
| Паяемость | Electrodes shall be at least 90% covered with new solder coating |
| Heat life time | 1000+48/-0 hours |
| Vibration time | 2 hours in each of 3 mutually perpendicular directions (total 6 hours) |
| Bonding strength | 9.8N, 30s |
| Высота падения при испытании | 75cm |
| Humidity humidity | 90 to 95%(RH) |
| Solderability flux | Ethanol solution of rosin, 25(wt)% |
| Humidity cap change | Within ±12.5% |
| Humidity rdc change | Within ±20% |
| Термоциклирование | -40+0/-3°C/30+3/-0min to +85+3/-0°C/30+3/-0min, 10 cycles |
| Амплитуда вибрации | 1.5mm |
| Частота вибрации | 10 to 55 to 10Hz for 1 minute |
| Cold resistance time | 500+24/-0 hours |
| Drop test directions | 3 directions, 3 times each (total 9 times) |
| Humidity temperature | 40±2°C |
| Solderability solder | Sn-3.0Ag-0.5Cu |
| Vibration rdc change | Within ±20% |
| Выдерживаемое напряжение | Rated Voltage x 300% |
| Допуск емкости | ±20% |
| Heat life temperature | 85±2°C |
| Сопр. изоляции | 1000MΩ min. |
| Solderability preheat | 150±10°C, 60 to 90s |
| Heat life test voltage | Rated Voltage x 200% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitance test voltage | 1±0.2V(rms) |
| Dc resistance test method | 4 terminal method, measured with 1mA max. |
| Температура пайки | 240±3°C |
| Диап. темп. хр. | -40 to 85°C |
| Capacitance test frequency | 1.0±0.1MHz |
| Bending strength cap change | Within ±12.5% |
| Bending strength deflection | 2mm |
| Bending strength rdc change | Within ±20% |
| Cold resistance temperature | -40±2°C |
| Диап. раб. темп. | -40 to 85°C |
| Стойкость к теплу пайки | 270±5°C, 10±1s |
| Solderability immersion time | 3±1s |
| Описание (англ.) | Capacitor Array 100PF 25V 1206 |
| Bending strength keeping time | 30s |
| Temperature cycling cap change | Within ±20% |
| Temperature cycling rdc change | Within ±20% |
| Withstanding voltage test time | 1 to 5s |
| Insulation resistance test time | 2 minutes max. |
| Withstanding voltage charge current | 50mA max. |
| Resistance to soldering heat cap change | Within ±7.5% |
| Resistance to soldering heat rdc change | Within ±20% |
