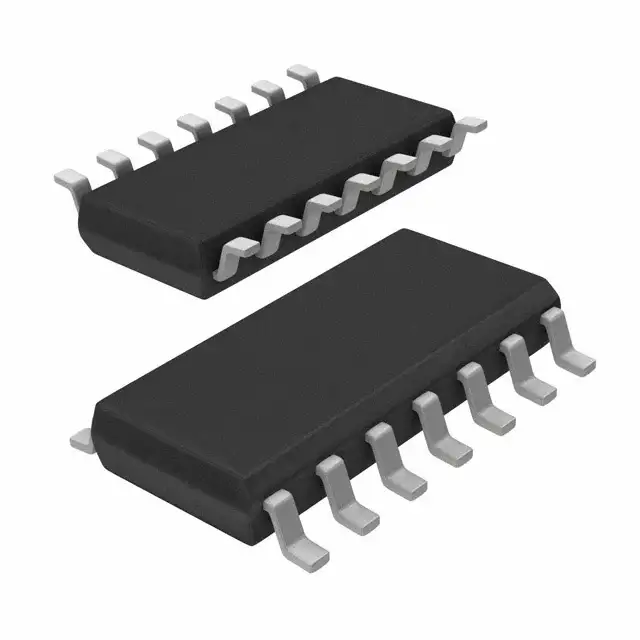

Микросхема NE556DR
У поставщика
У поставщиков
2 617 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:2 487 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,46 |
| от 71 | 26,74 |
| от 141 | 24,50 |
| от 281 | 22,79 |
| от 561 | 21,53 |
Склад 12
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 30 | 17,97 |
Описание
Микросхема NE556DR от Texas Instruments представляет собой сдвоенный таймер, объединяющий два независимых высокостабильных таймера 555 в одном корпусе. Предназначена для генерации точных временных задержек и импульсов, а также для работы в режимах автоколебательного генератора и широтно-импульсной модуляции. Отличается широким диапазоном питающих напряжений и совместимостью с TTL-логикой.
Технические характеристики
| Корпус | SOIC-D |
| Упаковка | Reel of 2500 |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Timer type | Dual Precision Timers |
| Описание | Dual Precision Timers |
| Артикул | NE556DR |
| Производитель | Texas Instruments |
| Operation mode | Astable or Monostable |
| Макс. вх. напр. | VCC |
| Reset voltage max | 1V |
| Reset voltage min | 0.3V |
| Reset voltage typ | 0.7V |
| Макс. вых. ток | 225mA |
| Макс. напр. пит. | 18V |
| Trigger current max | 2uA |
| Trigger current typ | 0.5uA |
| Threshold current max | 250nA |
| Threshold current typ | 30nA |
| Control voltage 5v max | 4V |
| Control voltage 5v min | 2.6V |
| Control voltage 5v typ | 3.3V |
| Trigger voltage 5v max | 2.2V |
| Trigger voltage 5v min | 1.1V |
| Trigger voltage 5v typ | 1.67V |
| Control voltage 15v max | 11V |
| Control voltage 15v min | 9V |
| Control voltage 15v typ | 10V |
| Reset current at 0v max | 1.5mA |
| Reset current at 0v min | -0.4mA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Trigger voltage 15v max | 5.6V |
| Trigger voltage 15v min | 4.5V |
| Trigger voltage 15v typ | 5V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150C |
| Reset current at vcc max | 0.4mA |
| Threshold voltage 5v max | 4.2V |
| Threshold voltage 5v min | 2.4V |
| Threshold voltage 5v typ | 3.3V |
| Макс. раб. темп. | 70C |
| Мин. раб. темп. | 0C |
| Supply current low 5v max | 12mA |
| Supply current low 5v typ | 6mA |
| Threshold voltage 15v max | 11.2V |
| Threshold voltage 15v min | 8.8V |
| Threshold voltage 15v typ | 10V |
| Lead temperature j package | 300C |
| Output current sink source | 150mA |
| Supply current high 5v max | 10mA |
| Supply current high 5v typ | 4mA |
| Supply current low 15v max | 30mA |
| Supply current low 15v typ | 20mA |
| Supply current high 15v max | 26mA |
| Supply current high 15v typ | 18mA |
| Описание (англ.) | OSC TIMER DUAL 100KHZ 14SOIC |
| Output low voltage 5v 5ma max | 0.25V |
| Output low voltage 5v 8ma max | 0.3V |
| Output current recommended max | 200mA |
| Макс. рек. напряжение питания | 16V |
| Мин. рек. напряжение питания | 4.5V |
| Discharge off state current max | 100nA |
| Discharge off state current typ | 20nA |
| Lead temperature d n ns package | 260C |
| Output low voltage 15v 10ma max | 0.25V |
| Output low voltage 15v 50ma max | 0.75V |
| Output low voltage 5v 3.5ma max | 0.35V |
| Thermal resistance ja d package | 86C/W |
| Thermal resistance ja n package | 80C/W |
| Thermal resistance jc j package | 15.05C/W |
| Output high voltage 5v 100ma min | 2.75V |
| Output high voltage 5v 100ma typ | 3.3V |
| Output low voltage 15v 100ma max | 2.5V |
| Output low voltage 15v 200ma max | 2.5V |
| Thermal resistance ja ns package | 76C/W |
| Output high voltage 15v 100ma min | 12.75V |
| Output high voltage 15v 100ma typ | 13.3V |
| Output high voltage 15v 200ma min | 12.5V |
| Рабочая температура | 0°C ~ 70°C |
