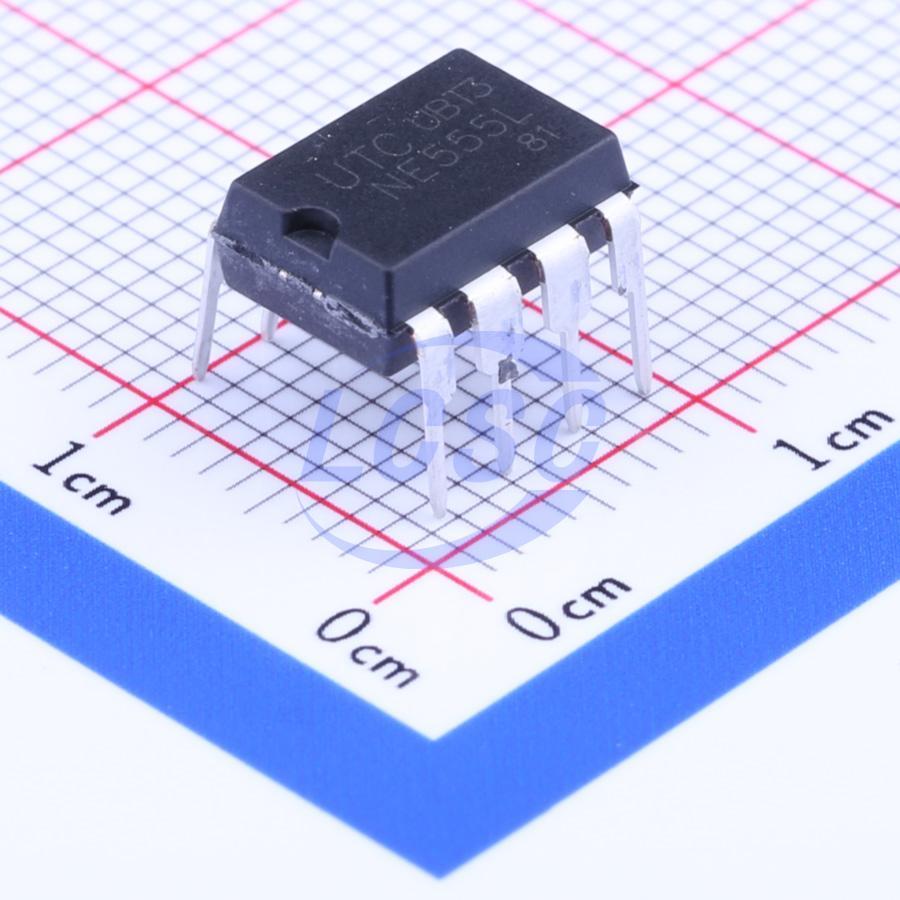

Микросхема NE555L-D08-T
У поставщика
У поставщиков
5 141 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:4 329 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,77 |
| от 290 | 11,89 |
| от 483 | 10,82 |
| от 802 | 9,98 |
| от 1 344 | 9,40 |
Склад 13
В наличии:791 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,85 |
| от 150 | 15,08 |
| от 250 | 13,60 |
| от 500 | 12,48 |
| от 950 | 11,65 |
Склад 12
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 120 | 14,03 |
Описание
Микросхема таймера NE555L-D08-T от UTC — классический интегральный таймер в корпусе DIP-8. Работает в широком диапазоне напряжений от 4,5 до 16 В, обеспечивает высокую точность временных задержек и генерации импульсов. Подходит для построения генераторов, широтно-импульсных модуляторов и реле времени в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Часы реального времени, таймеры |
| Modes | astable, monostable |
| Корпус | DIP-8 |
| Упаковка | трубка |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Описание | Single Timer, highly stable timer IC, astable and monostable modes |
| Артикул | NE555L-D08-T |
| Без галогенов | Нет |
| Производитель | Unisonic Technologies Co., Ltd |
| Timing range | µs to hours |
| Fall time output | 100ns |
| Rise time output | 100ns |
| Конфиг. выводов | 1-GND, 2-Trigger, 3-Output, 4-Reset, 5-Control Voltage, 6-Threshold, 7-Discharge, 8-Vcc |
| Рассеиваемая мощность | 600mW |
| Reset current max | 0.4mA |
| Reset current typ | 0.1mA |
| Reset voltage max | 1.0V |
| Reset voltage min | 0.4V |
| Reset voltage typ | 0.7V |
| Supply current 5v | 3mA |
| Timing capability | μs to hours |
| Макс. время выключения | 2µs |
| Supply current 15v | 7.5mA |
| Макс. напр. пит. | 16V |
| Мин. напр. пит. | 4.5V |
| Trigger current max | 2.0µA |
| Trigger current typ | 0.01µA |
| Threshold voltage 5v | 3.33V |
| Adjustable duty cycle | Да |
| Макс. рассеиваемая мощность | 600mW |
| Supply current 5v max | 6mA |
| Supply current max 5v | 6mA |
| Threshold current max | 0.25µA |
| Threshold current typ | 0.1µA |
| Threshold voltage 15v | 10.0V |
| Control voltage 5v max | 4.0V |
| Control voltage 5v min | 2.6V |
| Control voltage 5v typ | 3.33V |
| Supply current 15v max | 15mA |
| Supply current max 15v | 15mA |
| Trigger voltage 5v max | 2.2V |
| Trigger voltage 5v min | 1.1V |
| Trigger voltage 5v typ | 1.67V |
| Control voltage 15v max | 11.0V |
| Control voltage 15v min | 9.0V |
| Control voltage 15v typ | 10.0V |
| Output sink current max | 200mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -40°C |
| Trigger voltage 15v max | 5.6V |
| Trigger voltage 15v min | 4.5V |
| Trigger voltage 15v typ | 5V |
| Initial accuracy astable | 2.25% |
| Макс. темп. перехода | 125°C |
| Astable frequency formula | f=1.44/((RA+2*RB)*C1) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -20°C |
| Output source current max | 200mA |
| Диап. темп. хр. | -40~+150°C |
| Supply current typical 5v | 3mA |
| Astable duty cycle formula | D=RB/(RA+2*RB) |
| Control voltage typical 5v | 3.33V |
| Supply current typical 15v | 7.5mA |
| Trigger voltage typical 5v | 1.67V |
| Макс. напряжение питания | 16V |
| Control voltage typical 15v | 10V |
| Initial accuracy monostable | 1.0% |
| Диап. раб. темп. | -20~+85°C |
| Trigger voltage typical 15v | 5V |
| Output duty cycle adjustable | Да |
| Threshold voltage typical 5v | 3.33V |
| Discharge leakage current max | 100nA |
| Discharge leakage current typ | 20nA |
| Low output voltage 5v 5ma max | 0.35V |
| Low output voltage 5v 5ma typ | 0.05V |
| Threshold voltage typical 15v | 10V |
| Drift with temperature astable | 150ppm/°C |
| High current driver capability | 200mA |
| Initial accuracy monostable max | 3.0% |
| Low output voltage 15v 10ma max | 0.25V |
| Low output voltage 15v 10ma typ | 0.06V |
| Low output voltage 15v 50ma max | 0.75V |
| Low output voltage 15v 50ma typ | 0.3V |
| Timing accuracy astable initial | 2.25% |
| High output voltage 5v 100ma min | 2.75V |
| High output voltage 5v 100ma typ | 3.3V |
| Drift with supply voltage astable | 0.3%/V |
| Drift with temperature monostable | 50ppm/°C |
| High output voltage 15v 100ma min | 12.75V |
| High output voltage 15v 100ma typ | 13.3V |
| High output voltage 15v 200ma min | 12.5V |
| Timing accuracy monostable initial | 1.0~3.0% |
| Drift with supply voltage monostable | 0.1~0.5%/V |
| Drift with supply voltage monostable max | 0.5%/V |
