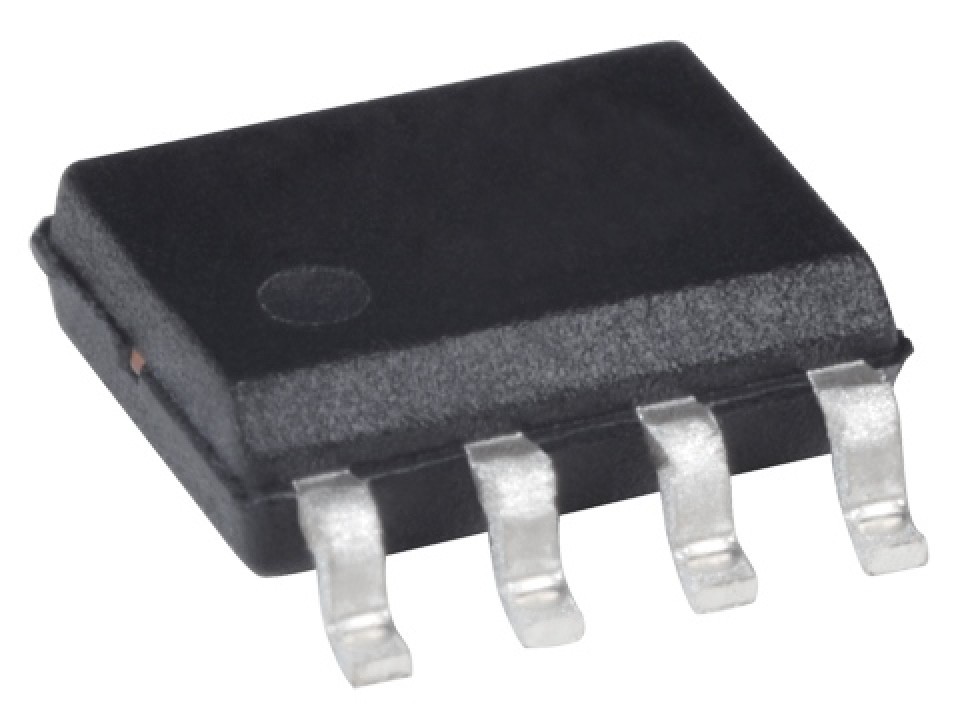

NE555DR, SO8 Прецизионный таймер, TI (арт. 012131)
У поставщика
ПроизводительTI (Texas Instruments)
КатегорияЧасы реального времени, таймеры
У поставщиков
14 772 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:14 772 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,66 |
Технические характеристики
| ESD (мм) | 100V |
| Тип | Прецизионный таймер |
| ESD CDM | 1500V |
| ЭСР HBM | 1000V |
| Функция | Monostable/Astable Timer |
| Тип монтажа | SMD |
| Тип упаковки | SO-8 |
| Supply drift | 0.1% to 0.5%/V |
| Timing range | microseconds to hours |
| Корпус | SOIC-8 |
| Монтаж | SMD |
| Время выключения | 0.5µs |
| Время спада выхода | 100ns to 300ns |
| Время нарастания выхода | 100ns to 300ns |
| Latch up immunity | 200mA |
| Темп. дрейф | 50 ppm/°C |
| Макс. вых. ток | 200mA |
| Макс. напр. пит. | 16V |
| Мин. напр. пит. | 4.5V |
| Control voltage typical | 2/3 VCC |
| Макс. раб. частота | 500kHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Trigger voltage typical | 1/3 VCC |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Supply current high state | 2mA |
| Threshold voltage typical | 2/3 VCC |
| Температура пайки выводов | 260°C |
| Output current sink source | ±200mA |
| Supply current low state 5V | 3mA to 6mA |
| Discharge saturation voltage | 180mV to 480mV |
| Supply current low state 15V | 10mA to 15mA |
| Timing accuracy astable initial | 1.5% to 2.25% |
| Timing accuracy monostable initial | 1% to 3% |
| Тепловое сопротивление переход-среда | 125°C/W |
