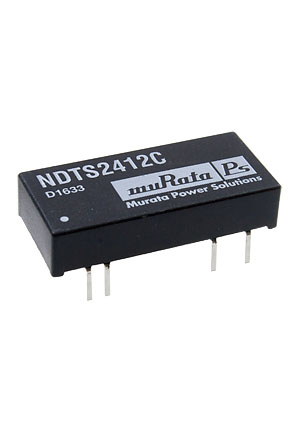

NDTS2412C, DC/DC преобразователь на плату 3Вт 24В-12В DIP24 (TEN3-2412)
У поставщика
ПроизводительMURATA PS
У поставщиков
6 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 345,50 |
| от 2 | 1 201,68 |
Описание
DC/DC преобразователь NDTS2412C от MURATA PS мощностью 3 Вт преобразует входное напряжение 18–36 В в стабильные 12 В. Компонент выполнен в корпусе DIP24 с полной герметизацией и КПД 80%. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Type | Isolated Module |
| MTBF | 1650kHrs |
| Тип | DC/DC converter |
| Мощность, Вт | 3W |
| Корпус | DIP24 |
| Тип монтажа | THT |
| КПД, % | 80% |
| КПД | 80% |
| Артикул | NDTS2412C |
| Applications | ITE (Commercial) |
| Корпус | DIP-24 |
| Mounting Type | Through Hole |
| Power (Watts) | 3 W |
| Герметизация | fully encapsulated |
| Package / Case | 24-DIP Module (600 mil, 8 Leads) |
| Footprint area | 4.73cm² |
| Вых. напряжение | 12V |
| Соотв. RoHS | Да |
| Size / Dimension | 1.27" L x 0.58" W x 0.27" H (32.3mm x 14.7mm x 6.9mm) |
| Материал корпуса | UL94V-0 |
| Выход 1, В | 12 |
| Описание | DC/DC Converters - Through Hole ISOLATED DC/DC CONVERTER 3W |
| Number of Outputs | 1 |
| Напр. изоляции | 1000VDC |
| Voltage - Output 1 | 12V |
| Voltage - Isolation | 1 kV |
| Диап. вх. напр. | 18V to 36V |
| Макс. регулировка линии | 0.5% |
| Стаб. по линии тип. | 0.15% |
| Макс. регулировка нагрузки | 0.5% |
| Типовая регулировка нагрузки | 0.1% |
| Сопр. изоляции | 1GΩ |
| Operating Temperature | -40°C ~ 85°C |
| Voltage - Input (Max) | 36V |
| Voltage - Input (Min) | 18V |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 35pF |
| Тип корпуса | DIP-24 |
| Current - Output (Max) | 250mA |
| Ripple voltage rms max | 40mV |
| Ripple voltage rms typ | 15mV |
| Входной ток при полной нагрузке | 149mA |
| Мин. ток нагрузки выхода | 63mA |
| Макс. частота переключения | 650kHz |
| Типовая частота переключения | 70kHz |
| Вых. ток полн. нагр. | 250mA |
| Диап. темп. хр. | -50°C to +125°C |
| Абс. макс. вх. напр. | 40V |
| Ripple and noise pk pk max | 150mV |
| Ripple and noise pk pk typ | 90mV |
| Диап. раб. темп. | -40°C to +85°C |
| Reflected ripple current max | 50mA p-p |
| Отраж. пульс. ток тип. | 40mA p-p |
| Lead soldering temperature max | 300°C for 10 seconds |
| Short circuit protection duration | 8 hours |
| Case temperature rise above ambient | 30°C |
| Minimum output load for specification | 25% of rated output |
| Напряжение питания, В | 24 |
