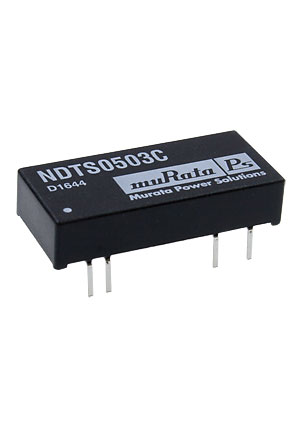

NDTS0503C, DC/DC преобразователь на плату 3Вт 5В-3.3В DIP24 (TEL2-0510)
У поставщика
ПроизводительMURATA PS
У поставщиков
7 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 201,64 |
| от 2 | 1 201,64 |
Описание
NDTS0503C — DC/DC преобразователь от MURATA PS мощностью 3 Вт. Модель преобразует входное напряжение 5 В в стабильные 3,3 В, выдавая до 909 мА, выполнена в низкопрофильном корпусе DIP-24 с гальванической развязкой 1000 В. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Type | Isolated Module |
| MTTF | 1658 kHrs |
| Корпус | 24-pin DIP, low profile |
| Тип монтажа | THT |
| КПД, % | 63% |
| КПД | 63% |
| Applications | ITE (Commercial) |
| ID компонента | NDTS0503C |
| Конструкция | Internal SMD, fully encapsulated, UL94V-0 |
| Вых. мощность | 3W |
| Корпус | DIP-24 |
| Mounting Type | Through Hole |
| Power (Watts) | 3 W |
| Package / Case | 24-DIP Module (600 mil, 8 Leads) |
| Footprint area | 4.73 cm² |
| Вых. напряжение | 3.3V |
| Ripple rms max | 40mV |
| Ripple rms typ | 15mV |
| Соотв. RoHS | Да |
| Size / Dimension | 1.27" L x 0.58" W x 0.27" H (32.3mm x 14.7mm x 6.9mm) |
| Выход 1, В | 3.3 |
| Описание | DC/DC Converters - Through Hole SUGGESTED ALTERNATE 580-NDY0505C |
| Number of Outputs | 1 |
| Макс. вх. напр. | 9V |
| Мин. входное напряжение | 4.5V |
| Ном. входное напряжение | 5V |
| Напр. изоляции | 1000VDC |
| Voltage - Output 1 | 3.3V |
| Макс. вых. ток | 909mA |
| Мин. выходной ток | 227mA |
| Voltage - Isolation | 1 kV |
| Макс. регулировка линии | 0.5% |
| Стаб. по линии тип. | 0.15% |
| Макс. регулировка нагрузки | 1.0% |
| Типовая регулировка нагрузки | 0.8% |
| Ripple noise pp max | 150mV |
| Ripple noise pp typ | 90mV |
| Operating Temperature | -40°C ~ 85°C |
| Voltage - Input (Max) | 9V |
| Voltage - Input (Min) | 4.5V |
| Нагрев корпуса | 50°C |
| Емк. изоляции | 28pF |
| Тип корпуса | DIP-24 |
| Current - Output (Max) | 909mA |
| Входной ток при полной нагрузке | 898mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -50°C |
| Макс. частота переключения | 650kHz |
| Мин. частота переключения | 70kHz |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Рек. входной конденсатор | 100μF, 25V (ESR 0.25Ω at 100kHz) |
| Рек. выходной конденсатор | 220μF, 16V (ESR 0.12Ω at 100kHz) |
| Reflected ripple current max | 150mA p-p |
| Reflected ripple current min | 50mA p-p |
| Minimum output load specification | 25% of rated output |
| Short circuit protection duration | 8 hours |
| Напряжение питания, В | 5 |
