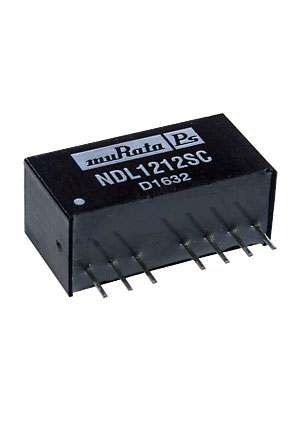

NDL1212SC, DC/DC преобразователь на плату 2Вт 12В-12В SIP (TMR3-1212)
У поставщика
ПроизводительMURATA PS
У поставщиков
1 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 230,50 |
| от 2 | 1 230,50 |
Описание
DC/DC преобразователь NDL1212SC от Murata PS — изолированный модуль мощностью 2 Вт с входным напряжением 9–18 В и стабильным выходом 12 В. Устройство выполнено в компактном SIP-корпусе для монтажа в отверстия, отличается низким уровнем шума и пульсаций (до 5 мВ rms). Подходит для гальванической развязки цепей в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| MTTF | 1961 kHrs |
| Шум | 110mV p-p typ, 170mV p-p max |
| Пульсация | 5mV rms typ, 10mV rms max |
| Описание | Isolated 2W Wide Input Single Output DC/DC Converter |
| Артикул | NDL1212SC |
| Вых. мощность | 2W |
| Тип упаковки | SIP |
| Способ монтажа | THT |
| Вых. ток | 42mA |
| Вых. напряжение | 12V |
| Соотв. RoHS | Да |
| Рег. линии | 0.05% typ, 0.5% max |
| Рег. нагрузки | 0.2% typ, 0.75% max |
| Lead temperature | 300°C for 10 seconds |
| Выход 1, В | 12 |
| Напр. изоляции | 1000VDC |
| Типовой КПД | 80% |
| Control pin current | 6mA to 15mA |
| Диап. вх. напр. | 9V to 18V |
| Темп. хранения | -50°C to 130°C |
| Частота перекл. | 100kHz to 600kHz |
| Входной ток без нагрузки | не указано |
| Ном. вх. напр. | 12V |
| Раб. температура | -40°C to 85°C |
| Входной ток при полной нагрузке | 167mA |
| Мин. ток нагрузки выхода | не указано |
| Защита от КЗ | Continuous with current foldback |
| Абс. макс. вх. напр. | 20V |
| Voltage set point accuracy | ±1% typ, ±3% max |
| Recommended external input capacitor | 100μF (for reflected ripple performance) |
| Recommended external output capacitor | не указано |
| Напряжение питания, В | 12 |
