Драйвер MOSFET синхронный понижающий QFN
У поставщика
ПроизводительON Semiconductor
КатегорияДрайверы MOSFET и IGBT
У поставщиков
1 376 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 376 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,71 |
| от 42 | 14,96 |
| от 83 | 14,01 |
| от 166 | 12,83 |
| от 332 | 11,75 |
Описание

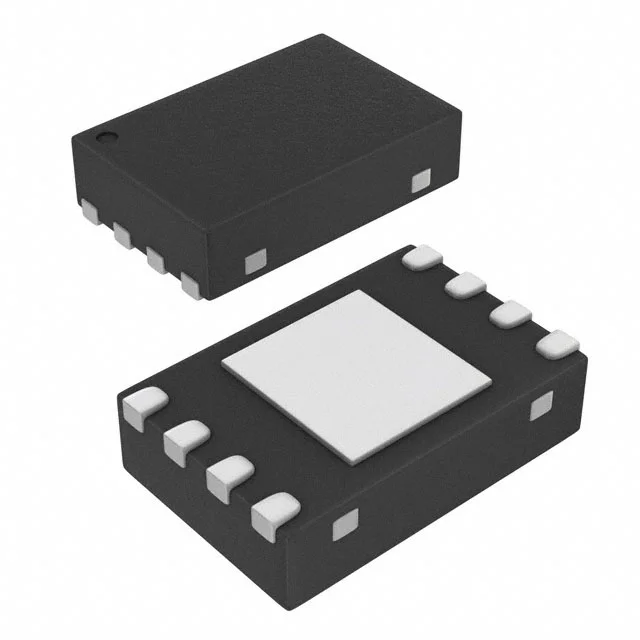

Синхронный понижающий драйвер MOSFET NCP81161MNTBG от ON Semiconductor выполнен в компактном корпусе DFN8 (2x2 мм). Микросхема поддерживает стандарт VR12.5 и рассчитана на рабочий диапазон температур от -10°C до 125°C. Применяется в импульсных источниках питания и цепях питания процессоров.
Технические характеристики
| Корпус | DFN8 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | VR12.5 Compatible Synchronous Buck MOSFET Driver |
| Артикул | NCP81161MNTBG |
| Без галогенов | Да |
| Корпус | CASE 506AA |
| Соотв. RoHS | Да |
| En absolute max | 6.5V |
| En absolute min | -0.3V |
| Shipping format | Лента и катушка |
| Sw absolute max | 35V |
| Sw absolute min | -5V |
| Bst absolute max | 35V |
| Pwm absolute max | 6.5V |
| Pwm absolute min | -0.3V |
| Thermal flag pin | 9 |
| Vcc absolute max | 15V |
| Drvh absolute max | BST+0.3V |
| Drvh absolute min | -0.3V |
| Drvl absolute max | VCC+0.3V |
| Drvl absolute min | -0.3V |
| En hysteresis typ | 500mV |
| Pwm input low max | 0.7V |
| Pwm mid state max | 2.7V |
| Pwm mid state min | 1.3V |
| Shipping quantity | 3000 |
| Pwm input high min | 3.4V |
| Transition time typ | 20ns |
| Load capacitance max | 3nF |
| Sw absolute max 50ns | 40V |
| Bootstrap voltage max | 35V |
| Propagation delay typ | 25ns |
| Sw absolute min 200ns | -10V |
| Тепловое сопротивление JA | 74C/W |
| Zcd blanking timer typ | 250ns |
| Bst absolute max wrt sw | 15V |
| Drvh absolute min 200ns | -2V |
| Drvh fall time vcc5 typ | 27ns |
| Drvh rise time vcc5 typ | 30ns |
| Drvl absolute min 200ns | -5V |
| Drvl fall time vcc5 typ | 22ns |
| Drvl rise time vcc5 typ | 30ns |
| En pin sink current max | 30mA |
| En pin sink current min | 4mA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| Vcc start threshold max | 4.5V |
| Vcc start threshold min | 3.8V |
| Vcc start threshold typ | 4.35V |
| Vcc uvlo hysteresis max | 250mV |
| Vcc uvlo hysteresis min | 150mV |
| Vcc uvlo hysteresis typ | 200mV |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Bst absolute max wrt gnd | 40V |
| Drvh fall time vcc12 max | 25ns |
| Drvh fall time vcc12 typ | 11ns |
| Drvh rise time vcc12 max | 30ns |
| Drvh rise time vcc12 typ | 16ns |
| Drvl fall time vcc12 max | 20ns |
| Drvl fall time vcc12 typ | 11ns |
| Drvl rise time vcc12 max | 35ns |
| Drvl rise time vcc12 typ | 16ns |
| En input voltage low max | 1.0V |
| En input voltage high min | 2.0V |
| Vcc operation voltage max | 13.2V |
| Vcc operation voltage min | 4.5V |
| Уровень чувствительности к влаге | 1 |
| Standby current en low max | 1.4mA |
| Standby current en low typ | 0.5mA |
| Sw pull down resistance typ | 45kohm |
| Power on reset threshold max | 3.2V |
| Power on reset threshold min | 2.75V |
| Описание (англ.) | MOSFET DRIVER VR12.5 QFN |
| Drvh pull down resistance typ | 45kohm |
| Drvl pull down resistance typ | 45kohm |
| Normal mode supply current max | 10mA |
| En normal mode bias current max | 1uA |
| En normal mode bias current min | -1uA |
| Drvh turn on prop delay vcc5 typ | 27ns |
| Drvl turn on prop delay vcc5 typ | 12ns |
| Drvh turn off prop delay vcc5 typ | 20ns |
| Drvh turn on prop delay vcc12 max | 30ns |
| Drvl turn off prop delay vcc5 typ | 27ns |
| Drvl turn on prop delay vcc12 max | 30ns |
| Drvl turn on prop delay vcc12 min | 8.0ns |
| Operating ambient temperature max | 125C |
| Operating ambient temperature min | -10C |
| Drvh turn off prop delay vcc12 max | 30ns |
| Drvh turn off prop delay vcc12 min | 8.0ns |
| Drvl turn off prop delay vcc12 max | 35ns |
| Макс. темп. перехода | 150C |
| Мин. темп. перехода | 0C |
| Bootstrap diode forward voltage max | 0.6V |
| Bootstrap diode forward voltage min | 0.1V |
| Bootstrap diode forward voltage typ | 0.4V |
| Standby current en high pwm low typ | 2.0mA |
| Standby current en high pwm high typ | 2.0mA |
| Output overvoltage trip threshold max | 2.4V |
| Output overvoltage trip threshold min | 2.1V |
| Output overvoltage trip threshold typ | 2.25V |
| Рабочая температура | -10°C ~ 125°C |
| Low side driver vcc5 sinking impedance typ | 1.0ohm |
| High side driver vcc5 sinking impedance typ | 1.6ohm |
| Low side driver vcc12 sinking impedance max | 1.5ohm |
| Low side driver vcc12 sinking impedance min | 0.7ohm |
| Low side driver vcc5 sourcing impedance typ | 2.5ohm |
| High side driver vcc12 sinking impedance max | 1.7ohm |
| High side driver vcc12 sinking impedance min | 1.0ohm |
| High side driver vcc5 sourcing impedance typ | 2.5ohm |
| Low side driver vcc12 sourcing impedance max | 3.0ohm |
| Low side driver vcc12 sourcing impedance min | 2.0ohm |
| High side driver vcc12 sourcing impedance max | 3.0ohm |
| High side driver vcc12 sourcing impedance min | 1.9ohm |
