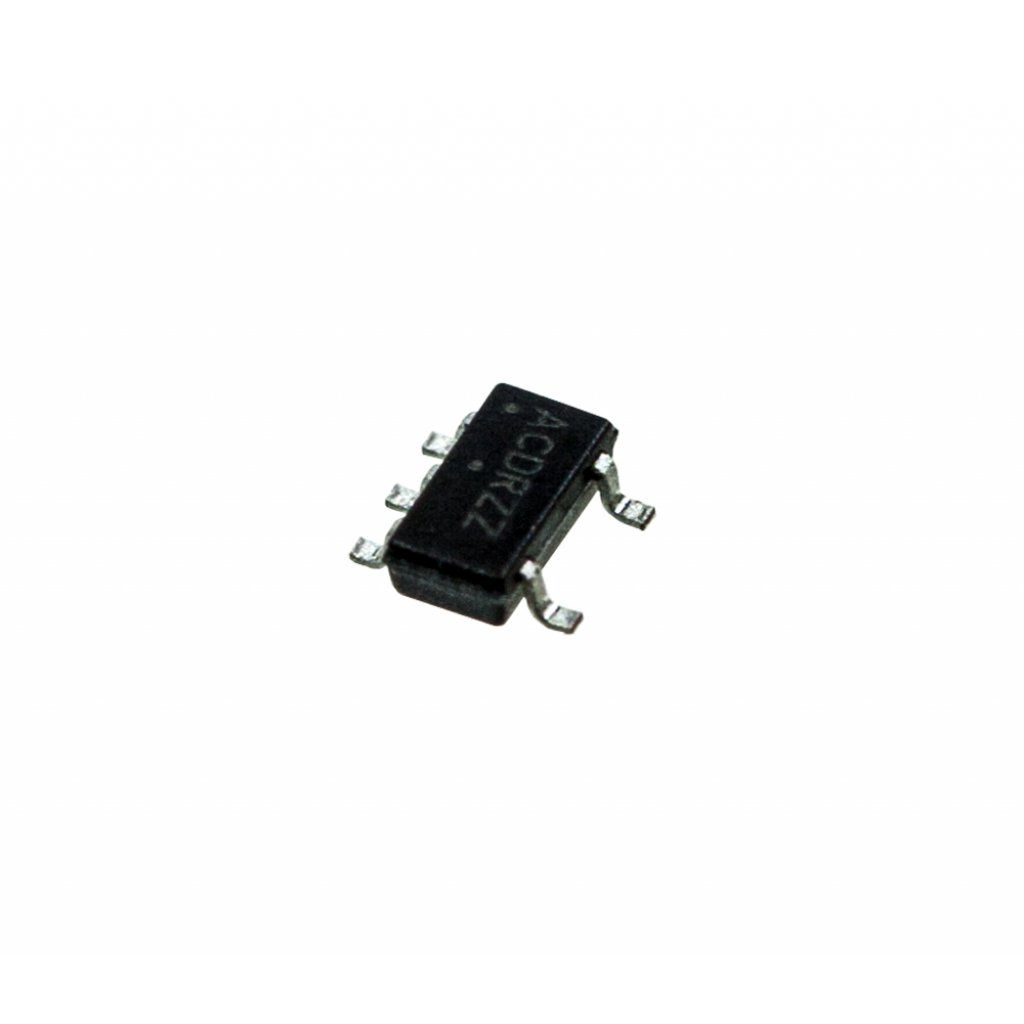

Ic usb pos ovp/ocp 5tsop NCP361SNT1G
У поставщика
ПроизводительON Semiconductor
КатегорияУстройства защиты
У поставщиков
1 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,25 |
| от 35 | 54,61 |
| от 69 | 50,83 |
| от 138 | 47,99 |
| от 275 | 45,87 |
Описание
Микросхема защиты USB-портов NCP361SNT1G от ON Semiconductor. Устройство совмещает функции защиты от перенапряжения (OVP) и перегрузки по току (OCP) в компактном корпусе 5-TSOP. Подходит для применения в портативной и бытовой электронике, а также в промышленных интерфейсах USB.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | TSOP-5 |
| Особенности | Overvoltage Protection up to 20V, On-chip PMOS Transistor, Overvoltage Lockout (OVLO), Undervoltage Lockout (UVLO), Overcurrent Protection, Alert FLAG Output, EN Enable Pin, Thermal Shutdown, Pb-Free |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | USB Positive Overvoltage Protection Controller with Internal PMOS FET and Overcurrent Protection |
| Артикул | NCP361SNT1G |
| Применение | USB Devices, Mobile Phones, Peripheral, Personal Digital Applications, MP3 Players, Set Top Boxes |
| Alert delay typ | 1.0us |
| Disable time typ | 3.0us |
| Макс. вх. напр. | 20V |
| Мин. входное напряжение | 1.2V |
| Startup delay max | 15ms |
| Startup delay min | 4.0ms |
| En voltage low max | 0.55V |
| Ovlo threshold max | 5.9V |
| Ovlo threshold min | 5.43V |
| Ovlo threshold typ | 5.675V |
| Uvlo threshold max | 3.15V |
| Uvlo threshold min | 2.85V |
| Uvlo threshold typ | 3.0V |
| Dropout voltage max | 200mV |
| Dropout voltage typ | 150mV |
| En voltage high min | 1.2V |
| Max dc current pmos | 600mA |
| Ovlo hysteresis max | 125mV |
| Ovlo hysteresis min | 50mV |
| Ovlo hysteresis typ | 100mV |
| Макс. ток дежурного режима | 37uA |
| Standby current typ | 26uA |
| Uvlo hysteresis max | 90mV |
| Uvlo hysteresis min | 50mV |
| Uvlo hysteresis typ | 70mV |
| Absolute min voltage | -0.3V |
| Esd iec61000 4 2 air | 15kV |
| Flag pullup resistor | 1M |
| Overcurrent limit max | 950mA |
| Overcurrent limit min | 550mA |
| Overcurrent limit typ | 750mA |
| En leakage current max | 170nA |
| Flag going up delay typ | 3.0us |
| Макс. темп. хр. | +150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Esd iec61000 4 2 contact | 8.0kV |
| Flag leakage current max | 5.0nA |
| Output turn off time max | 1.5us |
| Output turn off time typ | 0.7us |
| Абс. макс. входное напряжение | 21V |
| Dropout voltage conditions | Vin=5V, Icharge=500mA |
| Уровень чувствительности к влаге | MSL 1 |
| Flag output low voltage max | 400mV |
| Рек. входной конденсатор | 1uF |
| Гистерезис тепловой защиты | 30C |
| Рек. выходной конденсатор | 1uF |
| Supply quiescent current max | 35uA |
| Supply quiescent current typ | 20uA |
| Темп. тепловой защиты | 150C |
| Описание (англ.) | USB POS OVP/OCP 5TSOP |
| Absolute max other pins voltage | 7.0V |
| Operating ambient temperature max | +85C |
| Operating ambient temperature min | -40C |
| Junction operating temperature max | 150C |
| Zero gate voltage drain current max | 0.08uA |
| Thermal resistance junction to air udfn | 240C/W |
| Thermal resistance junction to air tsop5 | 305C/W |
