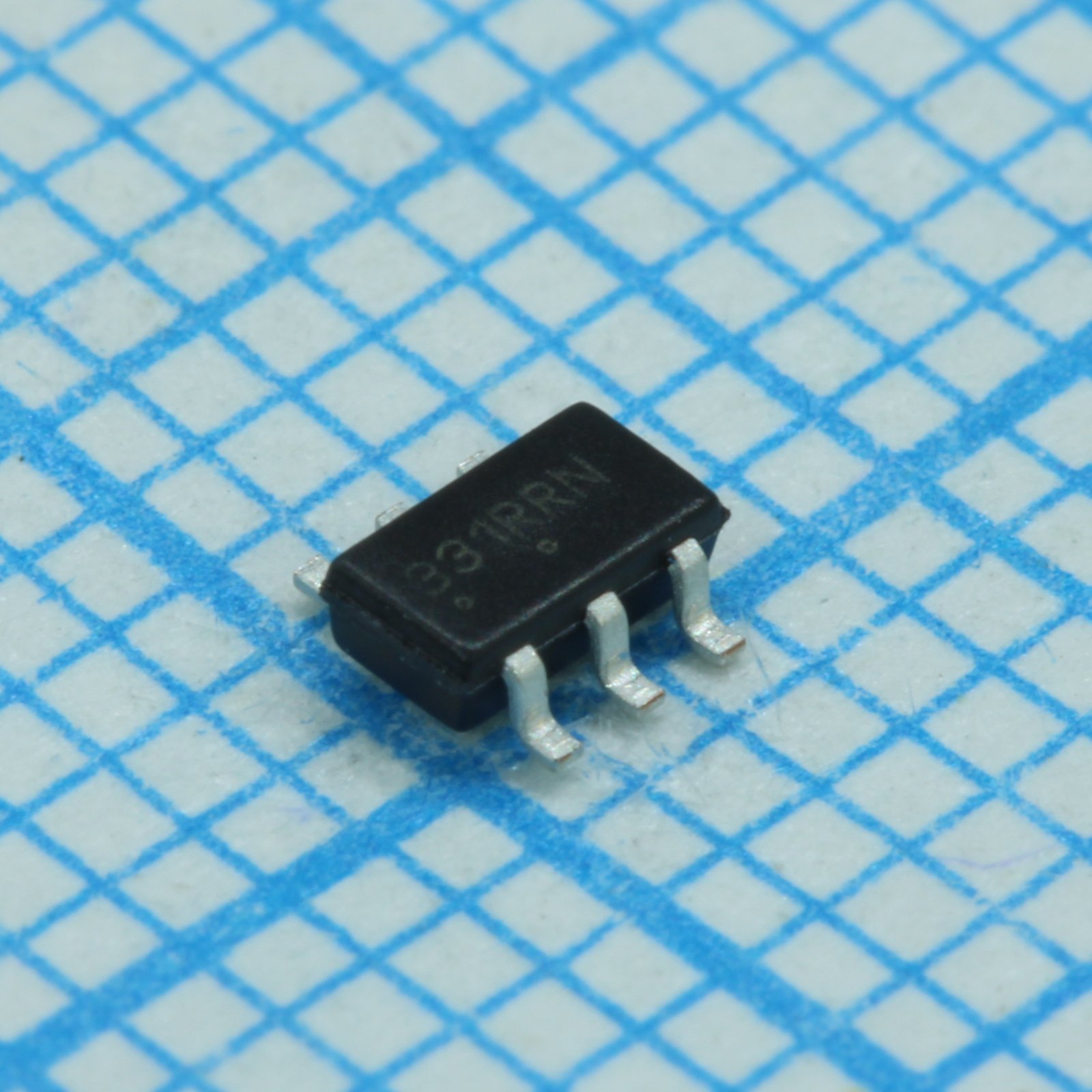

Ключ силовой верхнего плеча одноканальный 2А 0.033Ом 6-Pin TSOP лента на катушке
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
4 472 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:4 472 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,26 |
| от 83 | 77,25 |
| от 166 | 73,88 |
| от 331 | 70,92 |
| от 661 | 68,93 |
Описание
Силовой ключ верхнего плеча от ON Semiconductor. Одноканальный коммутатор рассчитан на ток до 2 А с сопротивлением открытого канала всего 0.033 Ом. Выполнен в компактном корпусе TSOP6. Применяется в системах управления питанием портативной и бытовой электроники.
Технические характеристики
| Тип | power_distribution_switch |
| ESD (мм) | 200V |
| ЭСР HBM | 2500V |
| Корпус | TSOP-6 |
| Тип монтажа | SMD |
| Топология | high_side_n_channel_mosfet |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Применение | mobile_phones, tablets, digital_cameras, gps, computers |
| Корпус | 318G |
| Пиковый ток | 5A |
| Время мягкого пуска | 2ms |
| Disable time typ | 0.3ms |
| Макс. входное напряжение | 7.0V |
| Макс. R вкл. | 60mΩ |
| On resistance typ | 33mΩ |
| Max enable voltage | 7.0V |
| Max output voltage | 7.0V |
| Output off time max | 0.8ms |
| Output off time typ | 0.5ms |
| Макс. ток дежурного режима | 3µA |
| Standby current typ | 1.3µA |
| Output fall time max | 0.5ms |
| Output fall time typ | 0.18ms |
| Output rise time max | 3ms |
| Output rise time typ | 1.2ms |
| Continuous dc current | 2A |
| Макс. ток покоя | 15µA |
| Ток покоя тип. | 11µA |
| Диап. раб. напр. | 1.8V to 5.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| On resistance conditions | VIN=5V, TJ=25°C |
| Power dissipation at 25c | 0.37W |
| Power dissipation at 85c | 0.13W |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Enable pulldown resistance | 1.5MΩ |
| Уровень чувствительности к влаге | 1 |
| Output off time conditions | VIN=3V, CLOAD=1µF, RLOAD=25Ω |
| Reverse leakage conditions | VIN=0V, VOUT=4.2V, TA=25°C |
| Рекомендуемый входной конденсатор | 0.1µF |
| Output discharge resistance | 400Ω |
| Output fall time conditions | VIN=3V, CLOAD=1µF, RLOAD=25Ω |
| Output rise time conditions | VIN=3.3V, CLOAD=0.1µF, RLOAD=10Ω |
| Reverse leakage current max | 1.2µA |
| Enable low level voltage max | 0.85V |
| Рекомендуемый выходной конденсатор | 0.1µF |
| Quiescent current conditions | No load, EN high, VIN=3V |
| Описание (англ.) | Power Switch Hi Side 1-OUT 2A 0.033Ohm 6-Pin TSOP T/R |
| Enable high level voltage min | 1.15V |
| Thermal resistance junction to air | 305°C/W |
