ШИМ контроллер понижающий связь по напряжению 8-SOIC
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
284 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:284 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,15 |
| от 17 | 42,96 |
| от 33 | 41,33 |
| от 65 | 38,92 |
| от 129 | 36,04 |
Описание

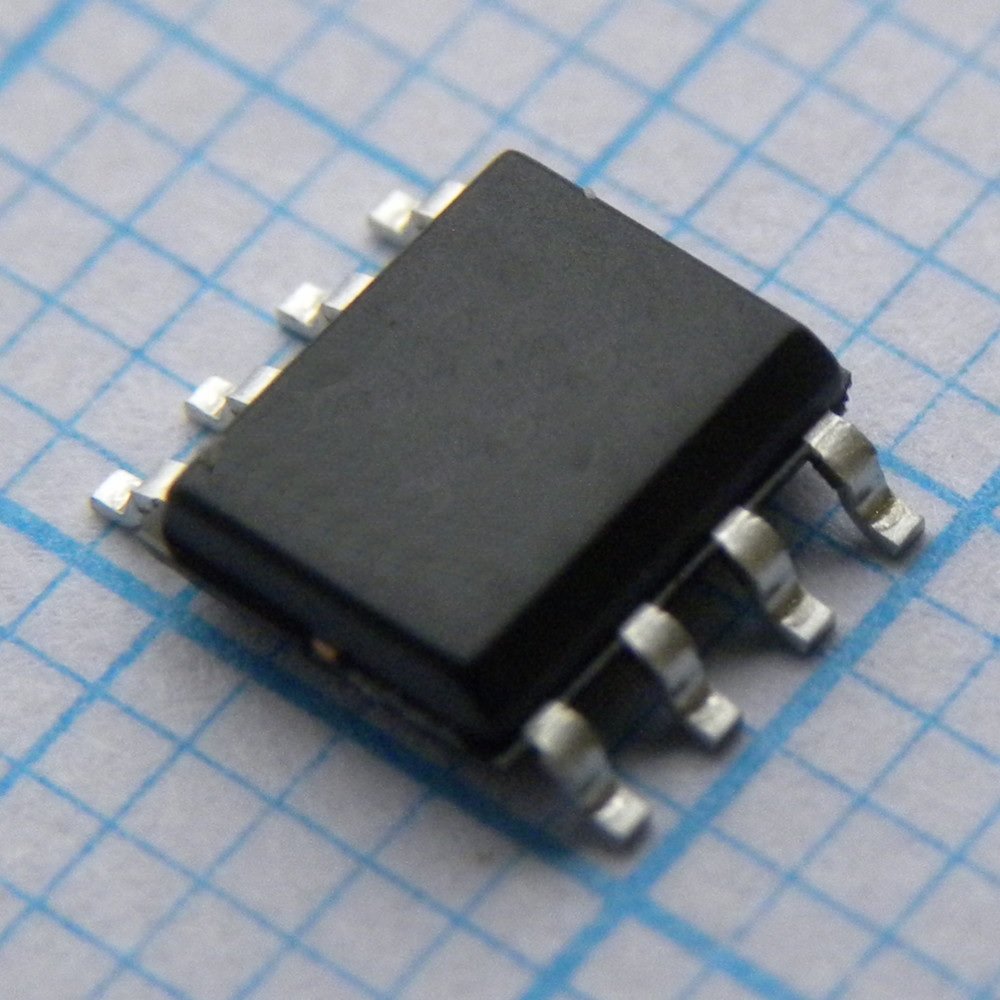

ШИМ-контроллер NCP3020ADR2G от ON Semiconductor предназначен для понижающих преобразователей напряжения. Микросхема выполнена в компактном корпусе SOIC-8, поддерживает управление по напряжению и работает в широком диапазоне температур от -40 до +125°C. Используется в промышленной автоматике и блоках питания.
Технические характеристики
| Fb min | -0.3V |
| Bst min | -0.3V |
| Корпус | SOIC-8 |
| Без свинца | Да |
| Vcc min | -0.3V |
| Vsw min | -0.6V |
| Comp min | -0.3V |
| Hsdr min | -0.3V |
| Lsdr min | -0.3V |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Synchronous PWM Controller |
| Артикул | NCP3020ADR2G |
| Fb absolute max | 5.5V |
| Время мягкого пуска | 6.8ms |
| Bst absolute max | 45V |
| Vcc absolute max | 40V |
| Vsw absolute max | 40V |
| Comp absolute max | 5.5V |
| Hsdr absolute max | 40V |
| Lsdr absolute max | 13.2V |
| Open loop dc gain | 70dB |
| Minimum duty cycle | 7.0% |
| Мин. вых. напряжение | 0.6V |
| Диап. вх. напр. | 4.7V to 28V |
| Max average current | 130mA |
| Автомобильный | Нет |
| Comp low voltage max | 250mV |
| Comp low voltage typ | 72mV |
| Feedback voltage max | 0.609V |
| Feedback voltage min | 0.591V |
| Feedback voltage typ | 0.6V |
| Частота генератора | 300kHz |
| Transconductance max | 1.9mS |
| Transconductance min | 0.9mS |
| Transconductance typ | 1.4mS |
| Comp high voltage max | 5.0V |
| Comp high voltage min | 4.0V |
| Comp high voltage typ | 4.4V |
| Maximum duty cycle min | 80% |
| Maximum duty cycle typ | 84% |
| Ramp amplitude voltage | 1.5V |
| Supply current vcc 28v | 7.0mA |
| Supply current vcc 4v7 | 5.5mA |
| Iset source current max | 18uA |
| Iset source current min | 7.0uA |
| Iset source current typ | 13uA |
| Output sink current max | 100uA |
| Output sink current min | 45uA |
| Output sink current typ | 75uA |
| Ramp valley voltage max | 0.88V |
| Ramp valley voltage min | 0.46V |
| Ramp valley voltage typ | 0.70V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bst vsw differential max | 13.2V |
| Bst vsw differential min | -0.3V |
| Макс. частота генератора | 350kHz |
| Частота генератора мин. | 250kHz |
| Fb input bias current max | 500nA |
| Fb input bias current typ | 0.5nA |
| Feedback voltage temp max | 0.612V |
| Feedback voltage temp min | 0.588V |
| Output source current max | 100uA |
| Output source current min | 45uA |
| Output source current typ | 75uA |
| Uvlo rising threshold max | 4.7V |
| Uvlo rising threshold min | 4.0V |
| Uvlo rising threshold typ | 4.3V |
| Feedback oov threshold max | 0.84V |
| Feedback oov threshold min | 0.66V |
| Feedback oov threshold typ | 0.75V |
| Feedback ouv threshold max | 0.48V |
| Feedback ouv threshold min | 0.42V |
| Feedback ouv threshold typ | 0.45V |
| Internal reference voltage | 0.6V |
| Температура пайки выводов | 260C |
| Supply current vcc 28v max | 11mA |
| Supply current vcc 4v7 max | 8.0mA |
| Uvlo falling threshold max | 4.3V |
| Uvlo falling threshold min | 3.5V |
| Uvlo falling threshold typ | 3.9V |
| Hsdrv pullup resistance max | 20ohm |
| Hsdrv pullup resistance min | 5.0ohm |
| Hsdrv pullup resistance typ | 11ohm |
| Lsdrv pullup resistance max | 16ohm |
| Lsdrv pullup resistance min | 5.0ohm |
| Lsdrv pullup resistance typ | 9.0ohm |
| Макс. температура перехода | 150C |
| Описание (англ.) | IC REG CTRLR BUCK PWM VM 8-SOIC |
| Current limit set voltage max | 360mV |
| Current limit set voltage min | 140mV |
| Current limit set voltage typ | 240mV |
| Hsdrv pulldown resistance max | 11.5ohm |
| Hsdrv pulldown resistance min | 2.0ohm |
| Hsdrv pulldown resistance typ | 5.0ohm |
| Lsdrv pulldown resistance max | 6.0ohm |
| Lsdrv pulldown resistance min | 1.0ohm |
| Lsdrv pulldown resistance typ | 3.0ohm |
| Oscillator frequency temp max | 360kHz |
| Oscillator frequency temp min | 240kHz |
| Макс. темп. перехода | 140C |
| Мин. темп. перехода | -40C |
| Thermal resistance junction to air | 165C/W |
| Рабочая температура | -40°C ~ 125°C |
| Hsdrv falling to lsdrv rising delay max | 110ns |
| Hsdrv falling to lsdrv rising delay min | 50ns |
| Hsdrv falling to lsdrv rising delay typ | 80ns |
| Lsdrv falling to hsdrv rising delay max | 120ns |
| Lsdrv falling to hsdrv rising delay min | 60ns |
| Lsdrv falling to hsdrv rising delay typ | 80ns |
