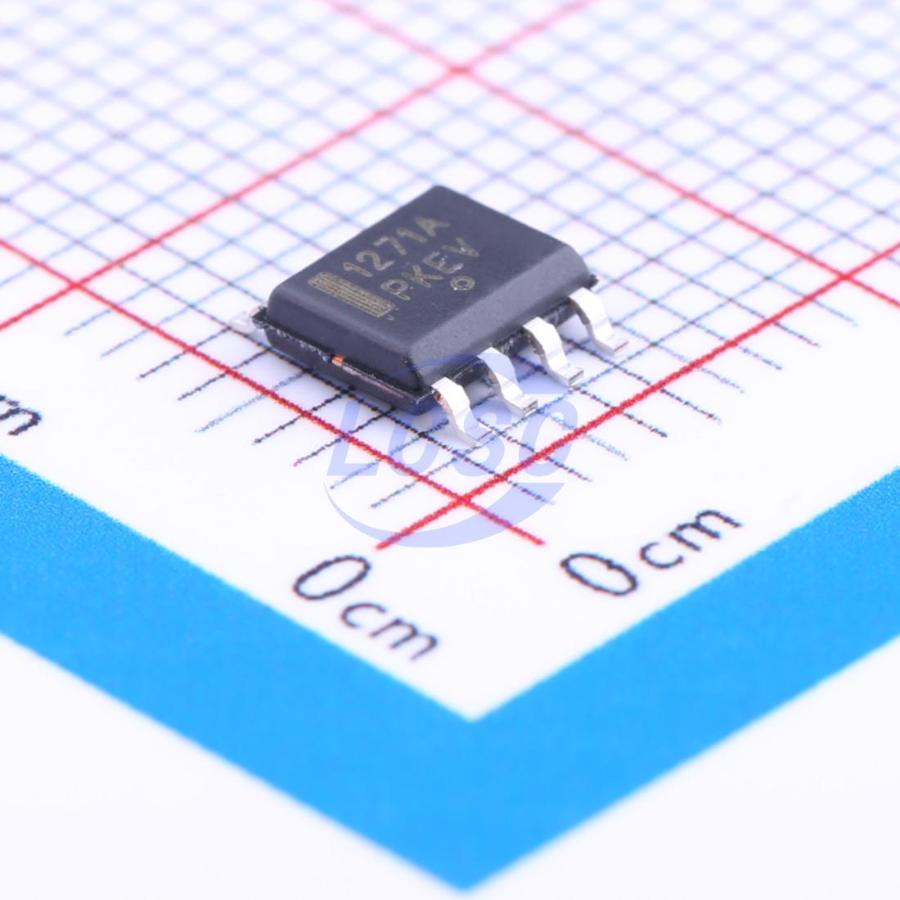

Микросхема NCP1271D65R2G
У поставщика
У поставщиков
461 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:461 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,48 |
| от 37 | 33,51 |
| от 74 | 32,20 |
| от 200 | 30,48 |
| от 300 | 28,69 |
Описание
Микросхема NCP1271D65R2G от ON Semiconductor представляет собой ШИМ-контроллер для импульсных источников питания. Компонент предназначен для построения обратноходовых (flyback) преобразователей с фиксированной частотой. Отличается встроенной схемой защиты от перенапряжения и функцией мягкого пуска для снижения пусковых токов.
Технические характеристики
| ESD CDM | 1000V |
| Корпус | SOIC-7 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 7 |
| Описание | Soft-Skip Mode Standby PWM Controller with Adjustable Skip Level and External Latch |
| Fault delay | 130ms |
| Артикул | NCP1271D65R2G |
| Производитель | ON Semiconductor |
| Esd hbm pin 8 | 700V |
| Мощность в режиме ожидания | <100mW |
| Hv max current | 100mA |
| Hv max voltage | 500V |
| Макс. рабочий цикл | 80% |
| Soft skip time | 300us |
| Drv max current | -800mA to +500mA |
| Drv max voltage | 20V |
| Esd mm pins 5 6 | 150V |
| Время мягкого пуска | 4ms |
| Vcc max current | 100mA |
| Vcc max voltage | 20V |
| Vcc min voltage | 10V |
| Описание | Switching Controllers ANA PMW CONTROLLER |
| Fb skip threshold | 2.85V |
| Fb fault threshold | 3V |
| Esd hbm pins 1 to 6 | 2000V |
| Frequency jittering | 7.5% |
| Latch off threshold | 8.0V |
| Esd mm pins 1 to 4 8 | 200V |
| Current limit accuracy | ±5% |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -60°C |
| Cs current limit voltage | 1.0V |
| Vcc uvlo start threshold | 12.6V |
| Skip level voltage open pin | 1.2V |
| Skip latch fb cs max current | 100mA |
| Skip latch fb cs max voltage | 10V |
| Peak current drive capability | +500mA/-800mA |
| Skip level voltage vcc gt 0 6v | 0.1mA to 0.2mA |
| Skip level voltage vcc lt 0 6v | 4.8V |
| Макс. темп. перехода | +150°C |
| Мин. темп. перехода | -40°C |
| Oscillation frequency 65khz 25c max | 68.25kHz |
| Oscillation frequency 65khz 25c min | 61.75kHz |
| Oscillation frequency 65khz 25c typ | 65kHz |
| Oscillation frequency 100khz 25c max | 105kHz |
| Oscillation frequency 100khz 25c min | 95kHz |
| Oscillation frequency 100khz 25c typ | 100kHz |
| Oscillation frequency 65khz 40 to 85c max | 69kHz |
| Oscillation frequency 65khz 40 to 85c min | 58kHz |
| Oscillation frequency 65khz 40 to 85c typ | 65kHz |
| Oscillation frequency 100khz 40 to 85c max | 107kHz |
| Oscillation frequency 100khz 40 to 85c min | 89kHz |
| Oscillation frequency 100khz 40 to 85c typ | 100kHz |
| Oscillation frequency 65khz 40 to 125c max | 69kHz |
| Oscillation frequency 65khz 40 to 125c min | 55kHz |
| Oscillation frequency 65khz 40 to 125c typ | 65kHz |
| Thermal resistance junction to air so7 low conductivity | 177°C/W |
| Thermal resistance junction to air so7 high conductivity | 136°C/W |
| Thermal resistance junction to lead so7 low conductivity | 75°C/W |
| Thermal resistance junction to air pdip7 low conductivity | 142°C/W |
| Thermal resistance junction to lead so7 high conductivity | 69°C/W |
| Thermal resistance junction to air pdip7 high conductivity | 120°C/W |
| Thermal resistance junction to lead pdip7 low conductivity | 57°C/W |
| Thermal resistance junction to lead pdip7 high conductivity | 56°C/W |
| Тип | Off-Line коммутатор |
| AC/DC | AC/DC |
