Микросхема NCP1117ST25T3G
У поставщика
У поставщиков
987 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:987 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,12 |
| от 55 | 35,72 |
| от 109 | 32,94 |
| от 217 | 30,83 |
| от 434 | 29,27 |
Описание

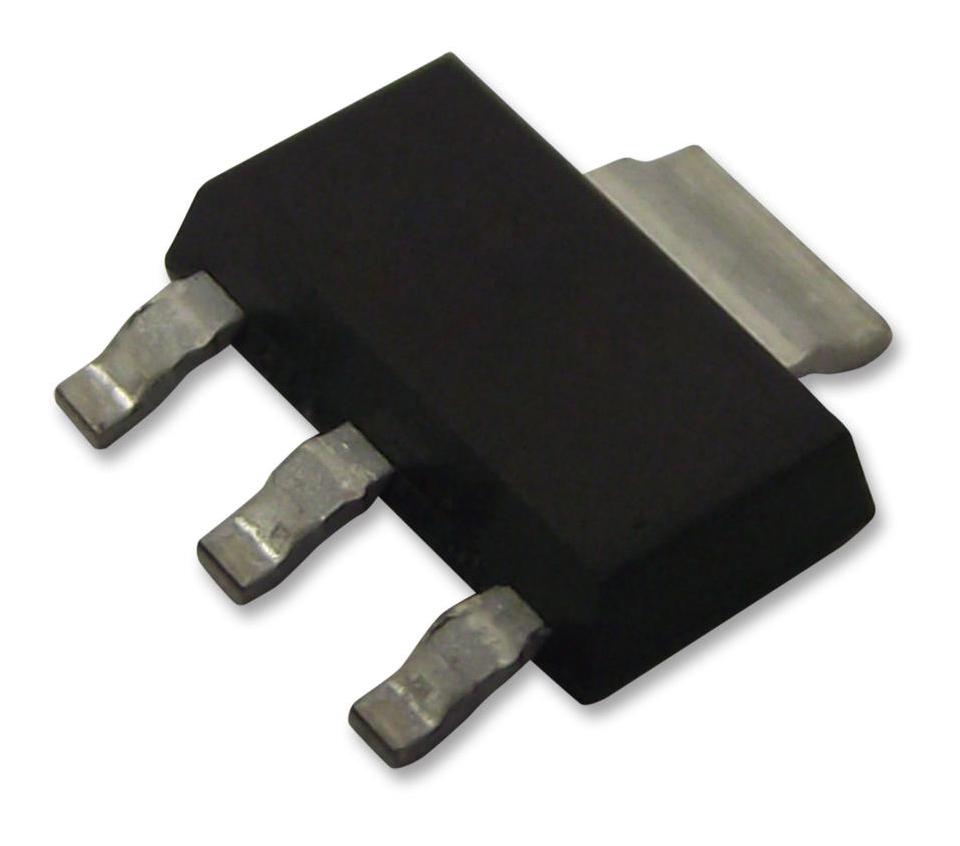

Микросхема NCP1117ST25T3G от ON Semiconductor представляет собой стабилизатор напряжения с фиксированным выходом 2,5 В. Выполнена в корпусе SOT-223 и способна обеспечивать выходной ток до 1 А. Предназначена для использования в цепях питания цифровых и аналоговых устройств, обеспечивая низкое падение напряжения и высокую точность стабилизации.
Технические характеристики
| Вывод 1 | Adjust/Ground |
| Вывод 2 | Output |
| Вывод 3 | Input |
| ESD (мм) | 200V |
| Серия | NCP1117 |
| ESD CDM | 2000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-223 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | 1.0 A Low-Dropout Positive Fixed and Adjustable Voltage Regulator |
| Тип выхода | Fixed |
| Артикул | NCP1117ST25T3G |
| Применение | Consumer and Industrial Equipment Point of Regulation, Active SCSI Termination for 2.85 V Version, Switching Power Supply Post Regulation, Hard Drive Controllers, Battery Chargers |
| Производитель | onsemi |
| Корпус | CASE 318H |
| Вых. напряжение | 2.5V |
| Package suffix | ST |
| Тепловая защита | 175°C |
| Макс. вх. напр. | 20V |
| Рассеиваемая мощность | Internally Limited |
| Макс. вых. ток | 1.0A |
| Макс. регулировка линии | 2.5mV |
| Стаб. по линии тип. | 0.5mV |
| Макс. регулировка нагрузки | 7.5mV |
| Типовая регулировка нагрузки | 3.3mV |
| Макс. ток покоя | 10mA |
| Ток покоя тип. | 5.2mA |
| Макс. опорное напряжение | 1.262V |
| Мин. опорное напряжение | 1.238V |
| Тип. опорное напряжение | 1.25V |
| Heatsink tab connection | Pin 2 |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -55°C |
| Output current limit max | 2200mA |
| Output current limit min | 1000mA |
| Output current limit typ | 1500mA |
| Допуск вых. напр. | ±1.0% |
| Dropout voltage 100mA max | 1.10V |
| Dropout voltage 100mA typ | 0.95V |
| Dropout voltage 500mA max | 1.15V |
| Dropout voltage 500mA typ | 1.01V |
| Dropout voltage 800mA max | 1.20V |
| Dropout voltage 800mA typ | 1.07V |
| Input capacitance required | 10µF |
| Input voltage min operating | 3.9V |
| Output capacitance required | 10µF |
| Описание (англ.) | LDO Regulator Pos 2.5V 1A 4-Pin(3+Tab) SOT-223 T/R |
| Output short circuit duration | Infinite |
| Operating ambient temperature max | 125°C |
| Operating ambient temperature min | 0°C |
| Minimum load current adjustable max | 5.0mA |
| Minimum load current adjustable typ | 0.8mA |
| Thermal resistance junction to case dpak | 6.0°C/W |
| Thermal resistance junction to case sot223 | 15°C/W |
| Thermal resistance junction to ambient dpak | 67°C/W |
| Thermal resistance junction to ambient sot223 | 160°C/W |
