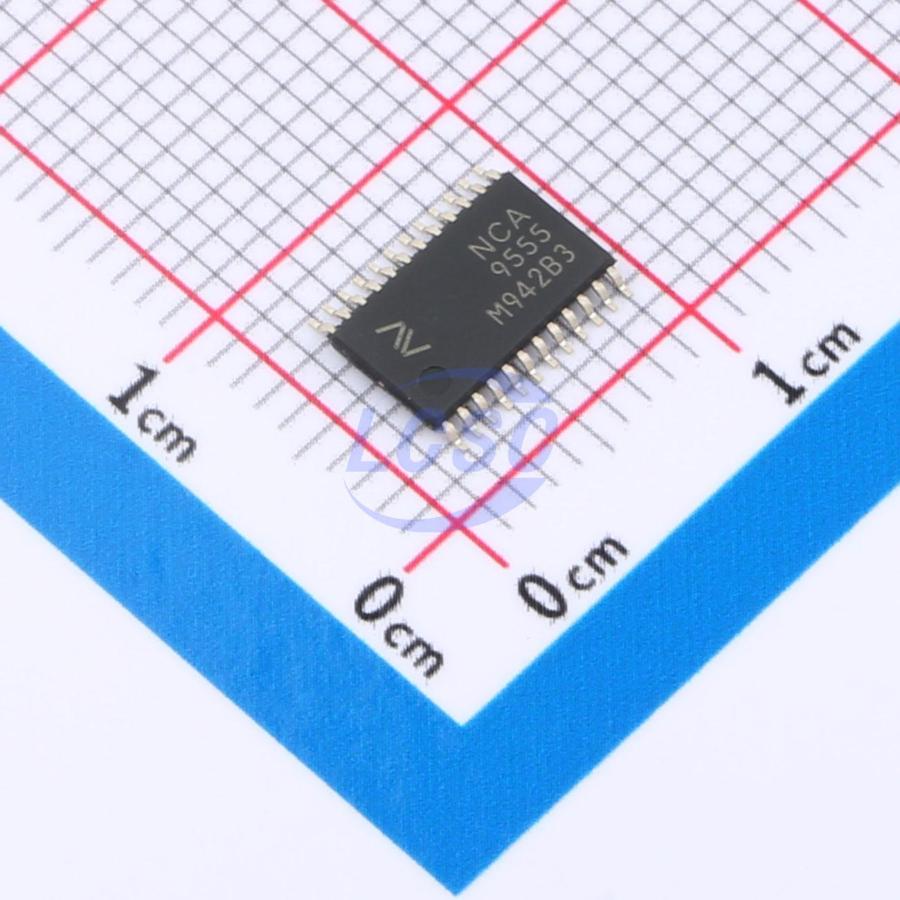

Микросхема интерфейсов NCA9555 / расширитель GPIO 16-бит, TSSOP24
У поставщика
ПроизводительNovosense
КатегорияМикросхемы
У поставщиков
486 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:486 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,15 |
| от 54 | 38,50 |
| от 107 | 35,51 |
| от 214 | 33,26 |
| от 427 | 31,58 |
Описание
Микросхема интерфейсов NCA9555 от Novosense представляет собой 16-битный расширитель портов ввода-вывода (GPIO). Компонент выполнен в компактном корпусе TSSOP24 и предназначен для увеличения количества линий ввода-вывода в микроконтроллерных системах. Управление осуществляется по шине I2C, что позволяет легко подключать устройство к большинству современных процессоров и SoC.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP24 |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Кол-во выводов | 24 |
| Registers | Input, Output, Polarity Inversion, Configuration |
| Описание | 16-bit I2C-bus I/O port with interrupt |
| Артикул | NCA9555 |
| Address pins | A0, A1, A2 |
| Io pin count | 16 |
| Корпус | TSSOP24 |
| Защита от ЭСР | Exceeds 2000V HBM and 1000V CDM |
| Сброс при включении | Да |
| Напряжение питания | 2.3V to 5.5V |
| Default io state | 16 inputs |
| Interrupt output | Active LOW open-drain |
| Latch up current | 100mA |
| Размер корпуса | 7.80mm x 4.40mm |
| High current drive | Yes, latched outputs for directly driving LEDs |
| Max devices on bus | 8 |
| I2c clock frequency | 0Hz to 400kHz |
| Low standby current | Да |
| Input port registers | Да |
| Io voltage tolerance | 5V tolerant |
| No glitch on power up | Да |
| Output port registers | Да |
| Configuration registers | Two 8-bit configuration registers |
| Internal power on reset | Да |
| Noise filter on scl sda | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Polarity inversion register | Да |
| Описание (англ.) | IІC 16-bit GPIO expansion |
