Трансивер шины CAN быстродействующий 5В
У поставщика
ПроизводительNovosense
КатегорияИнтерфейсы CAN
У поставщиков
526 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:526 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,62 |
| от 36 | 28,90 |
| от 71 | 27,22 |
| от 142 | 25,86 |
| от 283 | 25,15 |
Описание

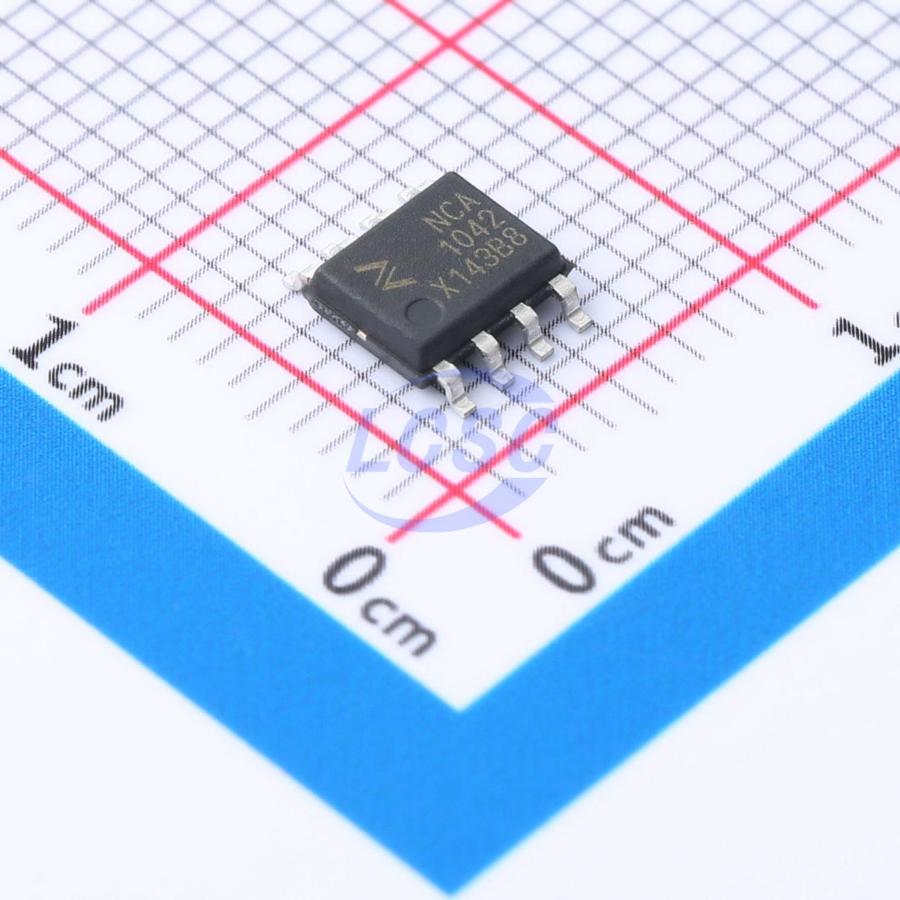

Трансивер шины CAN от Novosense — быстродействующая микросхема для передачи данных. Работает при напряжении 5 В, поддерживает скорость до 1 Мбит/с, имеет защиту от электростатических разрядов ±12 кВ и расширенный температурный диапазон от –40 до +125 °C. Корпус SOIC8. Подходит для промышленной автоматики и автомобильной электроники (соответствует стандарту AEC‑Q100).
Технические характеристики
| ESD CDM | ±2kV |
| ЭСР HBM | ±8kV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Скорость передачи данных | up to 5Mbps |
| Соответствие | ISO11898-2:2016, SAE J2284-1 to J2284-5 |
| Loop delay | <250ns |
| Соотв. RoHS | Да |
| Ток в режиме ожидания | very low |
| Io voltage range | 3.3V and 5V MCU compatible |
| Размер корпуса | 4.90mm × 3.90mm |
| Esd system contact | ±5kV (IEC61000-4-2) |
| Supply voltage vcc | 4.5V to 5.5V |
| Supply voltage vio | 3V to 5.5V |
| Wake up capability | Да |
| Темп. хранения | -40°C to 150°C |
| Bus fault protection | -70V to +70V |
| Темп. перехода | -40°C to 150°C |
| Rxd dominant timeout | Да |
| Txd dominant timeout | Да |
| Раб. температура | -40°C to 125°C |
| Output current can low | 50mA |
| Output current rxd low | 2mA |
| Output current can high | -50mA |
| Output current rxd high | -2mA |
| Защита от перегрузки по току | Да |
| Differential input voltage | -27V to +27V (abs max), -3V to 8V (recommended) |
| Защита от перегрева | Да |
| Bus dominant timeout standby | Да |
| Описание (англ.) | 1 Mbps CAN transceiver( 5 V, ±12 kV ESD, standby/wake, –40 °C to +125 °C, AEC‑Q100). |
| Thermal resistance junction to air | 145°C/W |
| Термосопротивление кристалл-плата | 45°C/W |
| Thermal resistance junction to case top | 50°C/W |
