Сдвоенный инвертор с триггером Шмитта, SC-70-6
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Триггеры
У поставщиков
3 243 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 243 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,50 |
| от 245 | 6,50 |
| от 489 | 5,65 |
| от 978 | 5,00 |
| от 1 955 | 4,57 |
Описание

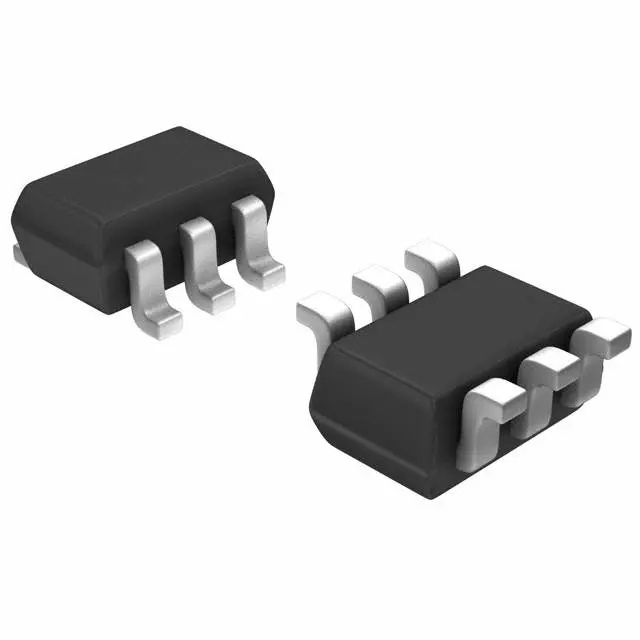

Микросхема ON Semiconductor NC7WZ14P6X — сдвоенный инвертор с триггером Шмитта. Выполнена в компактном корпусе SOT-363 (SC-70-6) и рассчитана на рабочий диапазон температур от -40 до +85 °C. Подходит для помехоустойчивого преобразования сигналов в промышленной автоматике и портативной электронике.
Технические характеристики
| ESD CDM | 2000V |
| ЭСР HBM | 4000V |
| Тип монтажа | SMD |
| Описание | Dual inverter with Schmitt trigger inputs, TinyLogic UHS |
| Артикул | NC7WZ14P6X |
| Логическое семейство | TinyLogic UHS |
| Корпус | SOT-363 |
| Hysteresis typical | 1V at 5V VCC |
| Количество каналов | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Диап. вх. напр. | 0V to 5.5V |
| Диап. вых. напр. | 0V to VCC |
| Макс. рассеиваемая мощность | 170mW |
| Input voltage tolerance | up to 7V independent of VCC |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Power down high impedance | Да |
| Задержка распр. | 3.2ns at 5V, 50pF load |
| Output current absolute max | ±100mA |
| Абс. макс. напряжение питания | 7V |
| Output current drive typical | ±24mA at 3V VCC |
| Описание (англ.) | INVERTER DUAL SCHMITT SC70-6 |
| Supply voltage data retention max | 5.5V |
| Supply voltage data retention min | 1.5V |
| Outputs high impedance when vcc 0v | Да |
| Тепловое сопротивление переход-среда | 390°C/W |
| Рабочая температура | -40В°C ~ 85В°C |
