Документация

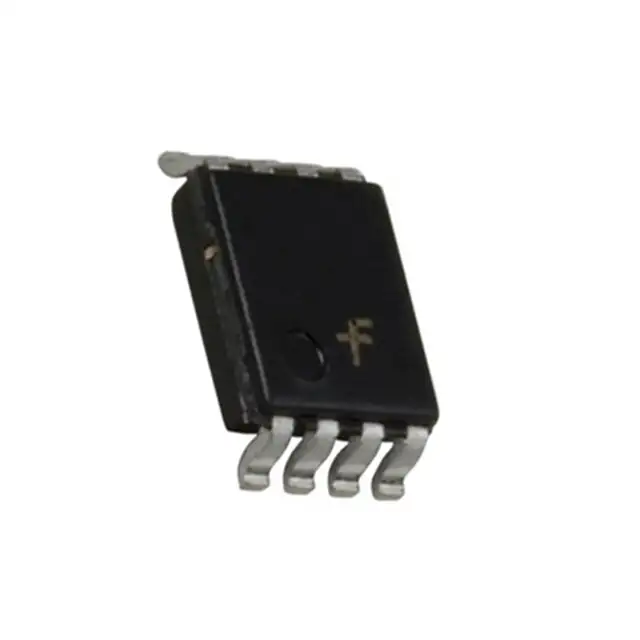

Сдвоенный транслятор уровня, US8
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Преобразователи уровня
У поставщиков
2 465 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 465 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,95 |
| от 47 | 13,24 |
| от 93 | 12,35 |
| от 186 | 11,27 |
| от 371 | 10,32 |
Описание
Микросхема-транслятор уровня от ON Semiconductor. Сдвоенный ключ шины поддерживает напряжение до 5,5 В и работает в диапазоне температур от -40 до +85 °C. Компонент выпускается в компактном корпусе US8. Подходит для согласования логических уровней в промышленной автоматике и портативной электронике.
Технические характеристики
| Корпус | 8-Lead US8, JEDEC MO-187, Variation CA |
| Без свинца | Да |
| Функция | 2-bit bus switch with level shifting |
| Тип монтажа | SMD |
| Top mark | WB5D |
| Кол-во выводов | 8 |
| Описание | 2-Bit Low Power Bus Switch with Level Shifting |
| Level shift | 5V to 3.3V |
| Артикул | NC7WBD3125K8X |
| Supplied as | 3k Units on Tape and Reel |
| Код упаковки | MAB08A |
| Logic diagram | Да |
| Ширина корпуса | 3.1mm |
| Function table | OE H: Disconnected; OE L: B Connected to A |
| Control input type | TTL compatible active LOW |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Clamp diode current | -18mA |
| Clamp diode voltage | -1.2V |
| Dc output current max | 128mA |
| Вх. ток утечки | 1.0uA |
| Вх. низ. напр. макс. | 0.8V |
| Макс. рассеиваемая мощность | 250mW |
| Switch resistance typ | 3ohm |
| Тепловое сопротивление JA | 250C/W |
| Dc input diode current | 50mA |
| Вх. выс. напр. мин. | 2.0V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dc vcc or ground current | 100mA |
| Макс. темп. перехода | 150C |
| Switch input voltage max | 5.5V |
| Switch input voltage min | 0V |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Switch output voltage max | 5.5V |
| Switch output voltage min | 0V |
| Температура пайки выводов | 260C |
| Absolute max output voltage | -0.5V to 7.0V |
| Макс. напряжение питания | -0.5V to 7.0V |
| Absolute max switch voltage | -0.5V to 7.0V |
| Input rise fall time control | 0 to 5 ns/V |
| Switch resistance conditions | 5.0V VCC, VIN = 0V |
| Описание (англ.) | BUS SWITCH UHS 2BIT LP US8 |
| Input rise fall time switch io | 0 to DC ns/V |
| Absolute max control input voltage | 0V to 5.5V |
| Control input overvoltage tolerant | 5.5V |
| Рабочая температура | -40В°C ~ 85В°C |
| Количество контактов | 8 |
