Одиночный транслятор уровня, SOT-23-5
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
403 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:403 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,77 |
| от 24 | 29,77 |
| от 47 | 28,38 |
| от 93 | 26,45 |
| от 186 | 24,37 |
Описание

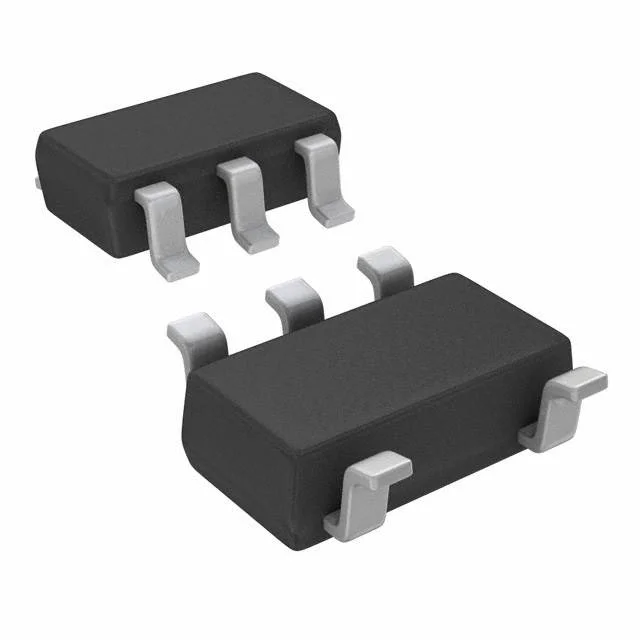

ON Semiconductor выпускает микросхему NC7SZ66M5X — одиночный цифровой ключ (транслятор уровня). Компонент работает в диапазоне температур от -40°C до +85°C и поставляется в компактном корпусе SOT-23-5. Микросхема подходит для согласования логических уровней в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD CDM | 1500V |
| ЭСР HBM | 4000V |
| Корпус | SOT-23-5 |
| Функция | Single SPST Normally Open Bus Switch |
| Тип монтажа | SMD |
| Zero bounce | Да |
| Логическое семейство | UHS CMOS |
| Число бит | 1 |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Задержка распространения | Minimal |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Диап. вых. напр. | 0V to VCC |
| Switch voltage range | 0V to VCC |
| Dc ground current max | 100mA |
| Dc supply current max | 100mA |
| Switch resistance typ | 5Ω |
| Power dissipation sc70 | 150mW |
| Output sink current max | 128mA |
| Power dissipation sot23 | 200mW |
| Thermal resistance sc70 | 425°C/W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Control input compatible | CMOS |
| Макс. темп. перехода | 150°C |
| Тепловое сопр. SOT23 | 300°C/W |
| Макс. ток утечки входа | 1.0uA |
| Power down high impedance | Да |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C (10s) |
| Макс. входное низкое напряжение | 0.25VCC |
| Диап. раб. темп. | -40°C to +85°C |
| Мин. Uвх высокого уровня | 0.75VCC |
| Rail to rail signal handling | Да |
| Описание (англ.) | SWITCH DIGITAL SINGLE SOT23-5 |
| Input rise fall time vcc 2.3 3.6 | 0-10ns/V |
| Input rise fall time vcc 4.5 5.5 | 0-5ns/V |
| Рабочая температура | -40В°C ~ 85В°C |
