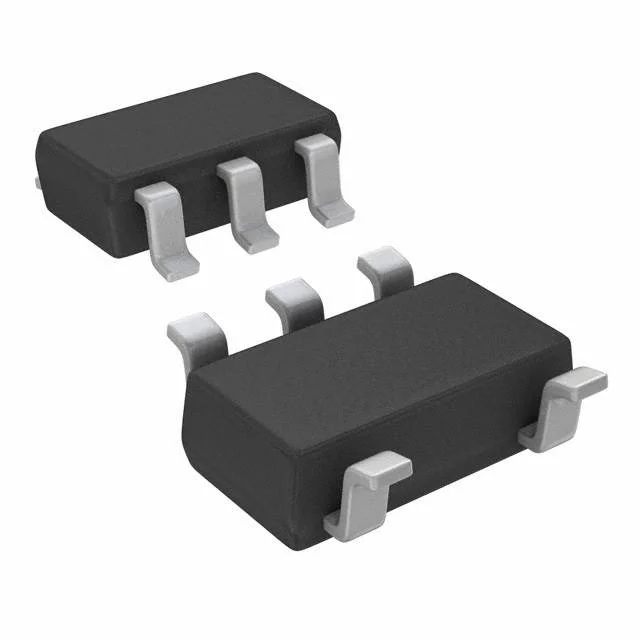

Одиночный инвертор с триггером Шмитта, SOT-23-5
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
6 373 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 373 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 78 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,99 |
| от 208 | 7,84 |
| от 416 | 6,89 |
| от 831 | 6,15 |
| от 1 661 | 5,65 |
Описание
ON Semiconductor выпускает одиночный инвертор с триггером Шмитта NC7SZ14M5X. Микросхема выполнена в компактном корпусе SOT-23-5 и рассчитана на рабочий диапазон температур от -40°C до +85°C. Подходит для формирования и очистки цифровых сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | RoHS |
| ESD CDM | 2000V |
| ЭСР HBM | 4000V |
| Корпус | 5-Lead SOT23, JEDEC MO-178, 1.6mm |
| Тип монтажа | SMD |
| Eco status | RoHS |
| Описание | TinyLogic UHS Inverter with Schmitt Trigger Input |
| Артикул | NC7SZ14M5X |
| Логическое семейство | UHS |
| Ширина корпуса | 1.6mm |
| Logic function | Inverter with Schmitt Trigger |
| Кол-во выводов | 5 |
| Метод упаковки | Tape & Reel |
| Количество в упаковке | 3000 units |
| Макс. вх. напр. | 5.5V |
| Ground current max | 50mA |
| Макс. вых. ток | 50mA |
| Макс. выходное напряжение | VCC |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Макс. темп. вывода | 260°C |
| Выходной ток управления | ±24mA at 3V VCC |
| Макс. рассеиваемая мощность | 200mW |
| Input diode current max | 20mA |
| Input diode current min | -50mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output diode current max | 20mA |
| Output diode current min | -50mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 3.7ns |
| Абс. макс. входное напряжение | 6.0V |
| Data retention voltage max | 5.5V |
| Data retention voltage min | 1.5V |
| Absolute max output voltage | 6.0V |
| Макс. напряжение питания | 6.0V |
| Propagation delay condition | 50pF at 5V VCC |
| Описание (англ.) | INVERTER SCHMITT INPUT SOT-23 |
| Рабочая температура | -40В°C ~ 85В°C |
| Термосопротивление переход-среда | 300°C/W |
| Количество контактов | 5 |
