Документация

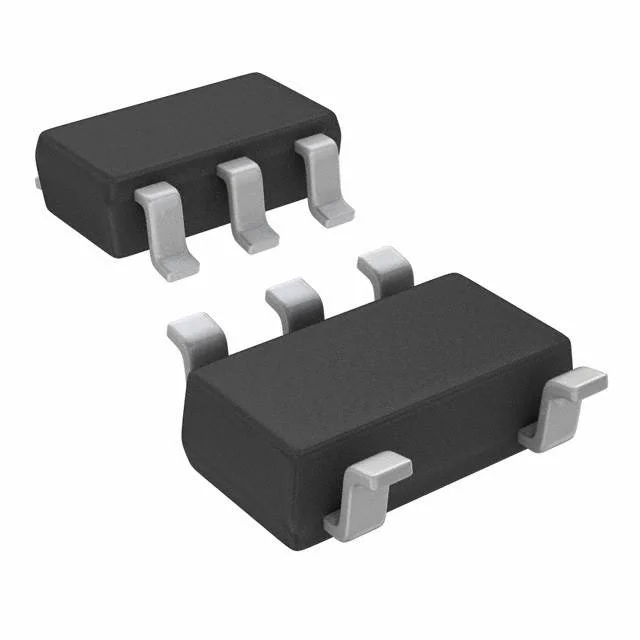

Одиночный быстродействующий повторитель и выходом с 3 состоянием, SOT-23-5
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
3 791 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 791 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 90 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,79 |
| от 137 | 7,21 |
| от 274 | 6,59 |
| от 548 | 6,00 |
| от 1 096 | 5,57 |
Описание
Микросхема NC7SZ125M5X от ON Semiconductor — одиночный быстродействующий повторитель с выходом с тремя состояниями. Выполнена в компактном корпусе SOT-23-5, работает в диапазоне температур от -40 до +85°C. Подходит для цифровых интерфейсов и буферизации сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD CDM | 2000V |
| ЭСР HBM | 4000V |
| Маркировка | 7Z25 |
| Тип монтажа | SMD |
| Код корпуса | 318BQ |
| Описание | Single buffer with three-state output, TinyLogic UHS |
| Артикул | NC7SZ125M5X |
| Тип упаковки | SC-74A (SOT-23-5) |
| Корпус | SOT-23-5 |
| Макс. вх. напр. | 5.5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Макс. рассеиваемая мощность | 390mW |
| Макс. задержка распространения | 5.0ns |
| Тепловое сопротивление JA | 320°C/W |
| Output current low min | 24mA |
| Output current high min | -24mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Типовая входная емкость | 4pF |
| Макс. ток утечки входа | 10µA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output voltage active max | VCC |
| Задержка распр. | 2.6ns |
| Тип. выходная емкость | 8pF |
| Output enable time typical | 2.8ns |
| Output disable time typical | 2.1ns |
| Макс. ток покоя | 20µA |
| Описание (англ.) | BUFF TRI-ST UHS N-INV SOT23-5 (SC-74A) |
| Power off leakage current max | 10µA |
| Output voltage three state max | 5.5V |
| Three state output leakage max | 10µA |
| Supply voltage data retention min | 1.5V |
| Power dissipation capacitance typical | 17pF |
| Рабочая температура | -40В°C ~ 85В°C |
