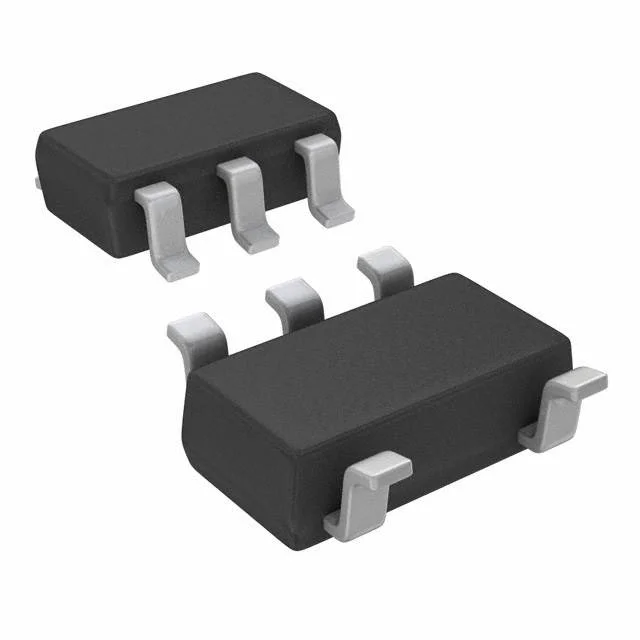

Логический элемент 2-И, SOT-23-5
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
741 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:741 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,00 |
| от 144 | 12,41 |
| от 288 | 11,09 |
| от 576 | 10,07 |
| от 1 151 | 9,35 |
Описание
Логический элемент 2-И от ON Semiconductor в компактном корпусе SOT-23-5. Микросхема работает в диапазоне температур от -40°C до 85°C, поставляется на ленте в катушке. Подходит для применения в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD CDM | 2000V |
| ЭСР HBM | 4000V |
| Корпус | 5-Lead SOT23, JEDEC MO-178 1.6mm |
| Тип монтажа | SMD |
| Top mark | 7Z08 |
| Описание | TinyLogic UHS Two-Input AND Gate |
| Артикул | NC7SZ08M5X |
| Rohs status | RoHS |
| Logic function | 2-Input AND Gate |
| Метод упаковки | 3000 units on Tape & Reel |
| Dc output current | ±50mA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Dc cc or gnd current | ±50mA |
| Выходной ток управления | ±24mA at 3V VCC |
| Over voltage tolerance | Inputs tolerate voltages up to 6V independent of VCC |
| Low level input voltage | See datasheet table (not fully provided) |
| Power dissipation sot23 | 200mW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High level input voltage | See datasheet table (not fully provided) |
| Тепловое сопр. SOT23 | 300°C/W |
| High level output current | ±24mA at 3V VCC |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Power down high impedance | Inputs and output are high impedance when VCC is 0V |
| Dc input diode current max | 20mA |
| Dc input diode current min | -50mA |
| Dc output diode current max | 20mA |
| Dc output diode current min | -50mA |
| Input rise fall time at 3.3v | 0 to 10 ns/V |
| Input rise fall time at 5.0v | 0 to 5 ns/V |
| Описание (англ.) | GATE AND 1CH 2-INP SOT-23-5 |
| Lead temperature soldering 10s | 260°C |
| Propagation delay time typical | 2.7ns into 50pF at 5V VCC |
| Input rise fall time at 1.8v 2.5v | 0 to 20 ns/V |
| Supply voltage data retention max | 5.5V |
| Supply voltage data retention min | 1.5V |
| Junction temperature under bias max | 150°C |
| Рабочая температура | -40°C ~ 85°C |
| Количество контактов | 5 |
