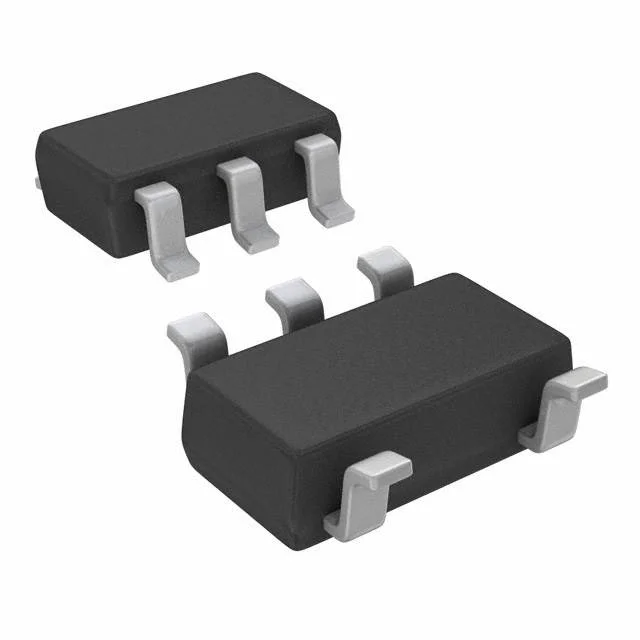

Одиночный инвертор, SOT-23-5 NC7SZ04M5X
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
6 012 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 012 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,24 |
| от 152 | 11,71 |
| от 304 | 10,44 |
| от 607 | 9,46 |
| от 1 214 | 8,76 |
Описание
Одиночный инвертор NC7SZ04M5X от ON Semiconductor выполнен в компактном корпусе SOT-23-5. Микросхема работает в широком диапазоне температур от -40°C до +85°C. Подходит для использования в портативной и промышленной электронике.
Технические характеристики
| Вывод 1 | NC |
| Вывод 2 | A (Input) |
| Вывод 3 | GND |
| Вывод 4 | Y (Output) |
| Вывод 5 | VCC |
| Корпус | 5-Lead SOT23, JEDEC MO-178 1.6mm |
| Особенности | Ultra-High Speed, High Output Drive, Broad VCC Operating Range, Power Down High Impedance Inputs/Outputs, Over-Voltage Tolerance Inputs, Proprietary Noise/EMI Reduction Circuitry, Ultra-Small MicroPak Packages, Space-Saving SOT23 and SC70 Packages |
| Функция | Inverter |
| Тип монтажа | SMD |
| Top mark | 7Z04 |
| Кол-во выводов | 5 |
| Технология | CMOS |
| Описание | Single UHS Inverter, TinyLogic |
| Артикул | NC7SZ04M5X |
| Логическое семейство | UHS |
| Метод упаковки | 3000 Units on Tape & Reel |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| ESD HBM | 4000V |
| Выходной ток управления | ±24mA at 3V VCC |
| Dc output current max | ±50mA |
| Тепловое сопротивление JA | 300°C/W |
| Dc input diode current | -50mA to +20mA |
| Dc output diode current | -50mA to +20mA |
| Esd charge device model | 2000V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dc vcc or ground current | ±50mA |
| Макс. темп. перехода | +150°C |
| Power dissipation at 85C | 200mW |
| Input rise fall time 1 8V | 0 to 20 ns/V |
| Input rise fall time 2 5V | 0 to 20 ns/V |
| Input rise fall time 3 3V | 0 to 10 ns/V |
| Input rise fall time 5 0V | 0 to 5 ns/V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 2.4ns into 50pF at 5V VCC |
| Абс. макс. входное напряжение | 6.0V |
| Absolute max output voltage | 6.0V |
| Макс. напряжение питания | 6.0V |
| Описание (англ.) | INVERTER SGL TINYLOGSOT-23 |
| Supply voltage data retention max | 5.5V |
| Supply voltage data retention min | 1.5V |
| Junction lead temperature soldering | +260°C for 10s |
| Low level input voltage 1 65 to 1 95V | 0.25VCC |
| Low level input voltage 2 30 to 5 50V | 0.30VCC |
| Рабочая температура | -40В°C ~ 85В°C |
| High level input voltage 1 65 to 1 95V | 0.75VCC |
| High level input voltage 2 30 to 5 50V | 0.70VCC |
