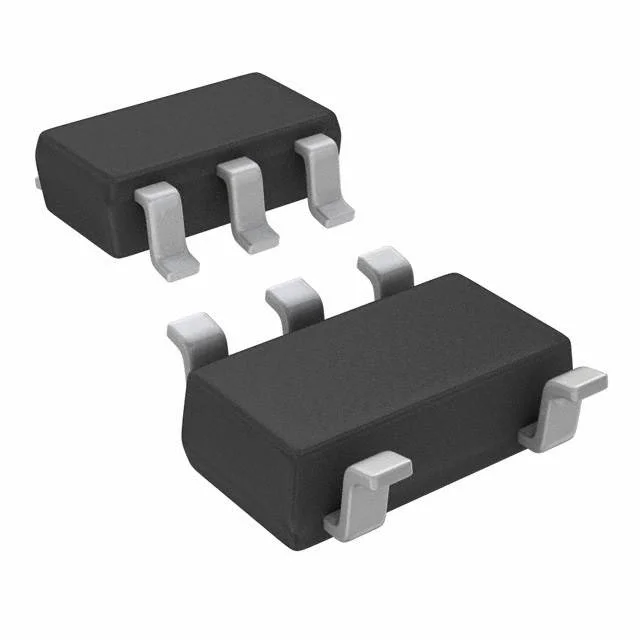

Логический элемент 2-И-НЕ, SOT-23-5
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
3 170 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 170 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,06 |
| от 166 | 11,52 |
| от 332 | 10,24 |
| от 663 | 9,25 |
| от 1 325 | 8,53 |
Описание
Логический элемент 2-И-НЕ от ON Semiconductor в миниатюрном корпусе SOT-23-5. Микросхема работает в диапазоне температур от -40 до +85 °C и поставляется на ленте в катушке. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 5-Lead SOT23, JEDEC MO-178 1.6mm |
| Тип монтажа | SMD |
| Top mark | 7Z00 |
| Кол-во выводов | 5 |
| Описание | TinyLogic UHS Two-Input NAND Gate |
| Артикул | NC7SZ00M5X |
| Logic function | NAND |
| Метод упаковки | 3000 Units on Tape & Reel |
| Число входов | 2 |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| ESD HBM | 4000V |
| Выходной ток управления | ±24mA at 3V VCC |
| Тепловое сопротивление JA | 300°C/W |
| Esd charge device model | 2000V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Power dissipation at 85c | 200mW |
| Input rise fall time 1 8v | 0 to 20 ns/V |
| Input rise fall time 2 5v | 0 to 20 ns/V |
| Input rise fall time 3 3v | 0 to 10 ns/V |
| Input rise fall time 5 0v | 0 to 5 ns/V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 2.4ns into 50pF at 5V VCC |
| Absolute max output current | ±50mA |
| Описание (англ.) | GATE NAND 1CH 2-INP SOT-23-5 |
| Over voltage tolerance inputs | 6V |
| Absolute max input voltage max | 6.0V |
| Absolute max input voltage min | -0.5V |
| Absolute max output voltage max | 6.0V |
| Absolute max output voltage min | -0.5V |
| Absolute max supply voltage max | 6.0V |
| Absolute max supply voltage min | -0.5V |
| Supply voltage data retention max | 5.5V |
| Supply voltage data retention min | 1.5V |
| Junction lead temperature soldering | +260°C |
| Absolute max dc vcc or ground current | ±50mA |
| Рабочая температура | -40В°C ~ 85В°C |
| Power down high impedance inputs outputs | Да |
