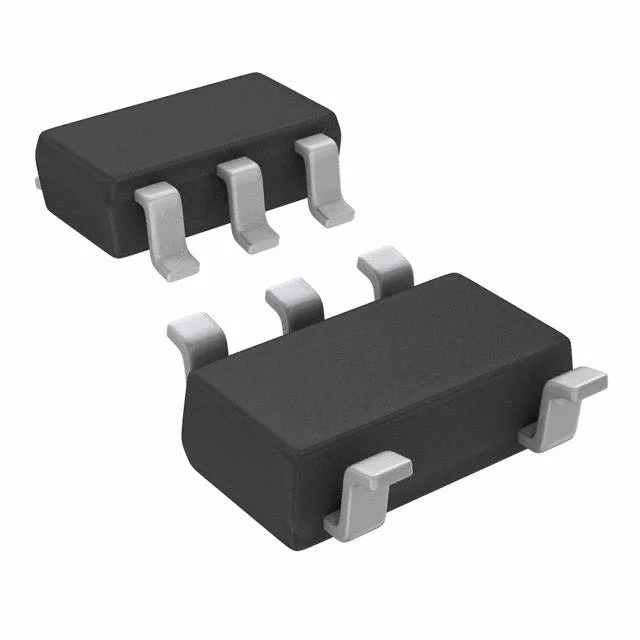

Логический элемент 2-ИЛИ-НЕ, SOT-23-5
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Вентили и Инверторы
У поставщиков
3 000 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт16,43 ₽
Сумма821,50 ₽
+ доплата 490,00 ₽
В наличии3 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 74 — 15,67 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 821,50 ₽. До заказа без доплаты не хватает 16 478,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 821,50 ₽
Описание
Логический элемент 2-ИЛИ-НЕ от ON Semiconductor в компактном корпусе SOT-23-5. Микросхема рассчитана на работу в диапазоне температур от -40°C до +85°C. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Семейство | TinyLogic HST |
| Корпус | SOT-23-5 |
| Входное напряжение высокого уровня, мин. | 2.0V |
| Макс. входное напряжение низкого уровня | 0.8V |
| Выходное напряжение высокого уровня мин. | 4.4V |
| Макс. напряжение | 0.1V |
| Icct max | 2.9mA |
| Тип монтажа | SMD |
| Технология | CMOS |
| Описание | TinyLogic HST 2-Input NOR Gate |
| Артикул | NC7ST02M5X |
| Supplied as | 3k Units on Tape and Reel |
| Код упаковки | MA05B |
| Логическая функция | 2-Input NOR |
| Output drive ioh | -2mA |
| Output drive iol | 2mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Совместимость входов | TTL-compatible |
| Диап. вх. напр. | 0V to VCC |
| Описание корпуса | 5-Lead SOT23, JEDEC MO-178, 1.6mm |
| Диап. вых. напр. | 0V to VCC |
| Входная емкость макс. | 10pF |
| Тип. входная емкость | 2pF |
| Product code top mark | 8S02 |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Макс. ток утечки входа | ±1.0µA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Thermal resistance sc70 5 | 425°C/W |
| Абс. макс. входное напряжение | -0.5V to VCC+0.5V |
| Температура пайки выводов | 260°C |
| Макс. задержка распространения tPHL | 12ns |
| Задержка распространения tpHL, тип. | 6.5ns |
| Макс. задержка распространения tPLH | 12ns |
| Задержка распространения tpLH, тип. | 6.3ns |
| Тепловое сопротивление, SOT23-5 | 300°C/W |
| Абс. макс. выходной ток | ±12.5mA |
| Абс. макс. выходное напряжение | -0.5V to VCC+0.5V |
| Макс. напряжение питания | -0.5V to +7.0V |
| Input rise fall time vcc 5v | 0 to 500ns |
| Propagation delay conditions | VCC=5.0V, CL=15pF |
| Макс. ток покоя | 10.0µA |
| Ток покоя питания, тип. | 1.0µA |
| Описание (англ.) | GATE NOR 1CH 2-INP SOT-23-5 |
| Absolute max icc ignd per pin | ±25mA |
| Output transition time tthl max | 10ns |
| Output transition time tthl typ | 4ns |
| Output transition time ttlh max | 10ns |
| Output transition time ttlh typ | 4ns |
| Power dissipation at 85c sc70 5 | 150mW |
| Power dissipation at 85c sot23 5 | 200mW |
| Тип. рассеиваемая мощность ёмкости | 6pF |
| Рабочая температура | -40В°C ~ 85В°C |
