Тактовый генератор с ФАПЧ и двумя выходами
У поставщика
ПроизводительON Semiconductor
У поставщиков
139 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:139 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 270,25 |
| от 9 | 253,91 |
| от 18 | 240,59 |
| от 36 | 230,69 |
| от 72 | 223,32 |
Описание

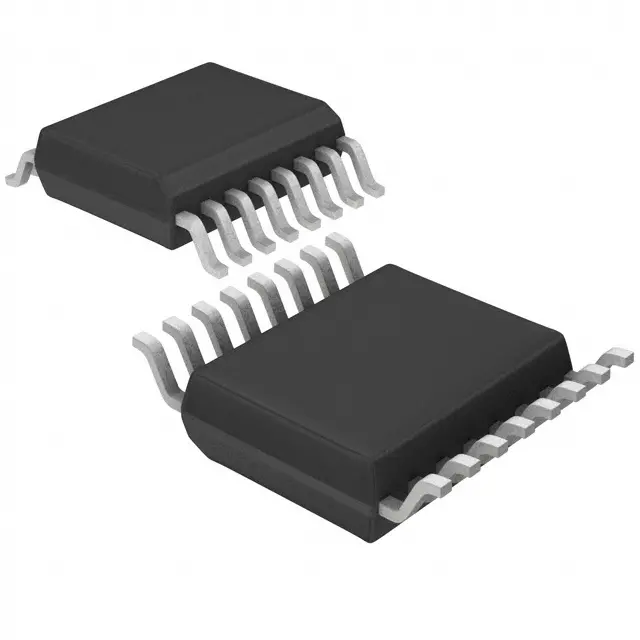

Микросхема тактового генератора с ФАПЧ от ON Semiconductor. Работает в расширенном температурном диапазоне от -40 до +85 °C, выпускается в компактном корпусе TSSOP-16. Предназначена для синхронизации и генерации стабильного тактового сигнала в промышленной автоматике и сетевом оборудовании.
Технические характеристики
| ЭСР HBM | >2kV |
| Outputs | Dual |
| Корпус | TSSOP-16 |
| Без свинца | Да |
| Кол-во выводов | 16 |
| Описание | 3.3 V, Crystal to 25 MHz, 100 MHz, 125 MHz and 200 MHz Dual HCSL Clock Generator |
| Тип выхода | HCSL |
| Артикул | NB3N5573 |
| Crystal type | Fundamental AT-Cut |
| Latchup test | Meets or exceeds JEDEC Spec EIA/JESD78 |
| Производитель | onsemi |
| Корпус | 948F |
| Crystal aging | ±20ppm |
| Макс. время спада | 700ps |
| Fall time min | 175ps |
| Тип. время спада | 340ps |
| Тип монтажа | SMD |
| Output enable | Yes, tri-state |
| Макс. время нарастания | 700ps |
| Rise time min | 175ps |
| Тип. время нарастания | 340ps |
| Макс. коэффициент заполнения | 55% |
| Duty cycle min | 45% |
| Duty cycle typ | 50% |
| Crystal esr max | 50Ω |
| Вх. частота | 25MHz |
| Transistor count | 7623 |
| Частота кварца | 25MHz |
| Макс. входное напряжение | -0.5V to VDD+0.5V |
| Max supply voltage | 4.6V |
| Output multipliers | 1x, 4x, 5x, 8x |
| Размеры упаковки | 5.0mm x 4.4mm |
| Stabilization time | 3.0ms |
| Макс. ток питания | 135mA |
| Ток пит. тип. | 120mA |
| Макс. напр. пит. | 3.63V |
| Мин. напр. пит. | 2.97V |
| Напряжение питания тип. | 3.3V |
| Класс горючести | UL 94 V-0 @ 0.125 in |
| Crossing voltage max | 550mV |
| Crossing voltage min | 250mV |
| Output frequency max | 200MHz |
| Output frequency min | 25MHz |
| Диапазон питания | 3.3V ±10% |
| Вх. низ. напр. макс. | 800mV |
| Input low voltage min | GND - 300mV |
| Period jitter rms max | 3ps |
| Period jitter rms typ | 1.5ps |
| Input high voltage max | VDD + 300mV |
| Вх. выс. напр. мин. | 2000mV |
| Низ. напр. вых. макс. | 150mV |
| Output low voltage min | -150mV |
| Output low voltage typ | 0mV |
| Crystal drive level max | 100µW |
| Fall time variation max | 125ps |
| Output high voltage max | 850mV |
| Мин. выходное высокое напряжение | 660mV |
| Output high voltage typ | 700mV |
| Output load capacitance | 2pF |
| Output type alternative | LVDS with proper termination |
| Phase noise 1khz 100mhz | -127.8dBc/Hz |
| Phase noise 1khz 200mhz | -118dBc/Hz |
| Phase noise 1mhz 100mhz | -138.2dBc/Hz |
| Phase noise 1mhz 200mhz | -132dBc/Hz |
| Rise time variation max | 125ps |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Crystal initial accuracy | ±20ppm |
| Output frequency options | 25MHz, 100MHz, 125MHz, 200MHz |
| Phase noise 100hz 100mhz | -109.4dBc/Hz |
| Phase noise 100hz 200mhz | -103dBc/Hz |
| Phase noise 10khz 100mhz | -136.2dBc/Hz |
| Phase noise 10khz 200mhz | -122dBc/Hz |
| Phase noise 10mhz 100mhz | -161.4dBc/Hz |
| Phase noise 10mhz 200mhz | -149dBc/Hz |
| Phase noise 20mhz 100mhz | -163.00dBc/Hz |
| Pullup resistor oe s0 s1 | 100kΩ |
| Additive phase rms jitter | 0.4ps |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Phase noise 100khz 100mhz | -138.8dBc/Hz |
| Phase noise 100khz 200mhz | -130dBc/Hz |
| Supply current oe low max | 65mA |
| Уровень чувствительности к влаге | 1 |
| Output enable disable time | 10µs |
| Crossing voltage change max | 150mV |
| Wave solder temperature max | 265°C |
| Crystal load capacitance max | 20pF |
| Crystal load capacitance min | 16pF |
| Описание (англ.) | CLK GEN XTAL-DL HCSL 16TSSOP |
| Crystal shunt capacitance max | 7pF |
| Crystal temperature stability | ±30ppm |
| Cycle to cycle rms jitter max | 5ps |
| Cycle to cycle rms jitter typ | 2ps |
| External loop filter required | Нет |
| Period jitter peak to peak max | 20ps |
| Period jitter peak to peak typ | 10ps |
| Output termination resistor load | 49.9Ω |
| Output termination resistor series | 33.2Ω |
| Тепл. сопр. переход-корпус | 33 to 36°C/W |
| Output current reference resistor typ | 475Ω |
| Рабочая температура | -40В°C ~ 85В°C |
| Cycle to cycle peak to peak jitter max | 35ps |
| Cycle to cycle peak to peak jitter typ | 20ps |
| Thermal resistance junction to ambient 0lfpm | 138°C/W |
| Thermal resistance junction to ambient 500lfpm | 108°C/W |
