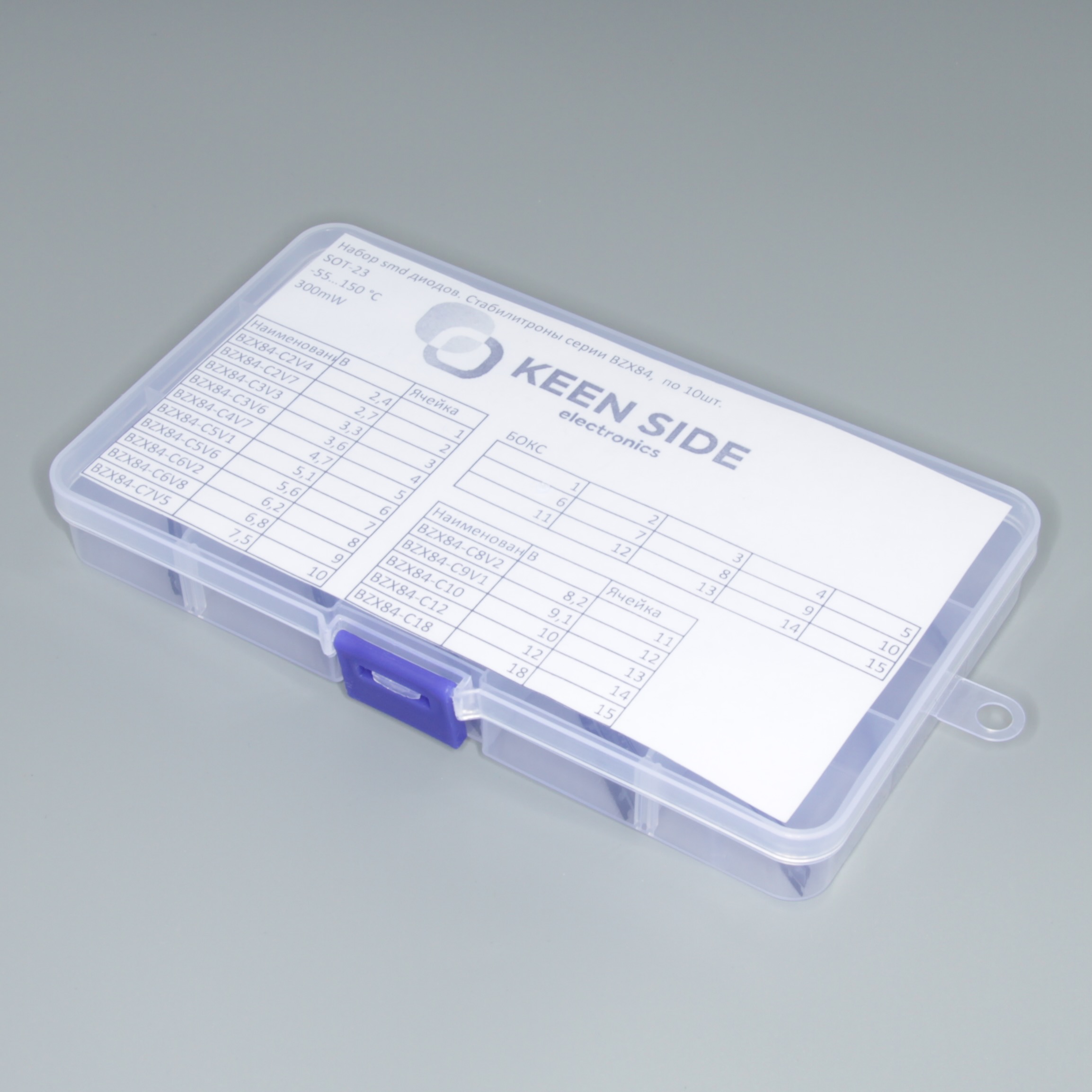

Набор smd диодов. Стабилитроны серии BZX84
В наличии
На своём складе
1 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 473,07 |
Описание

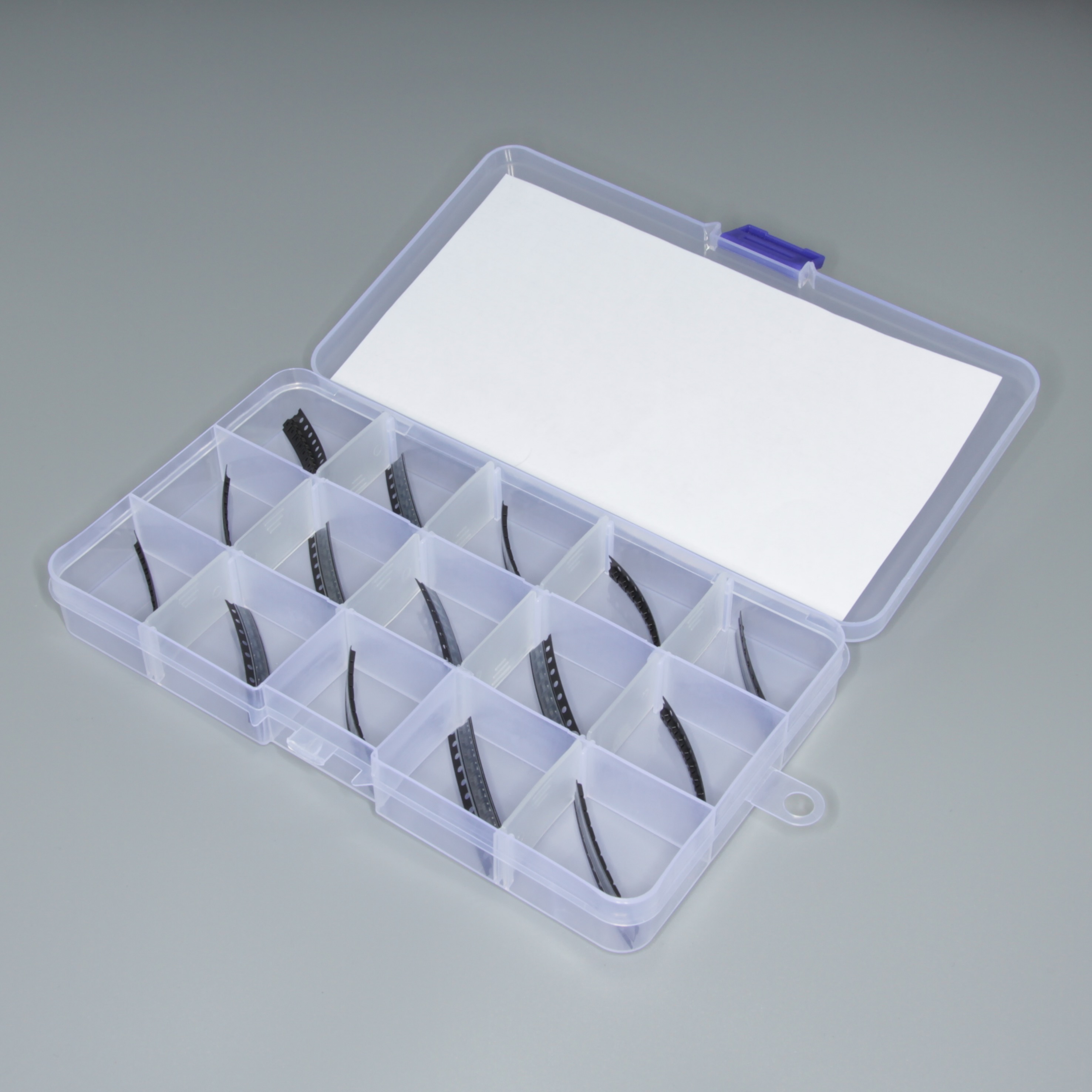

Набор SMD стабилитронов BZX84 от KEEN SIDE в компактном корпусе SOT-23. Диапазон стабилизации от 2,4 до 43 В при рассеиваемой мощности до 300 мВт. Подходят для защиты цепей и стабилизации напряжения в портативной и бытовой электронике.
Технические характеристики
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Размеры | Ширина: 2.25-2.55mm; Высота: 0.9-1.15mm; Длина: 2.8-3.0mm; Шаг выводов: 0.95mm |
| Тестовый ток | 5mA for VZ < 27V, 2mA for VZ >= 27V |
| Прямое напряжение | 0.9V at 10mA |
| Рассеиваемая мощность | 300mW |
| Typical impedance | varies (e.g., 100Ω for 2.4V, 15Ω for 6.8V, 80Ω for 30V at test current) |
| Типовая емкость | varies with voltage; e.g., ~600pF at 0V bias for low voltage, decreasing to ~50pF at 50% of VZ |
| Диапазон напр. стабилитрона | 2.4V to 43V |
| Темп. перехода | 150°C |
| Обратный ток утечки | varies (e.g., 50µA at 1V for 2.4V, 0.1µA for 43V) |
| Темп. коэф. | varies with voltage; see graph (e.g., -3.5 mV/°C for 2.4V, +12 mV/°C for 43V) |
| Zener voltage tolerance | see datasheet for min and max per part number |
| Диап. темп. хр. | -55°C to +150°C |
| Термосопротивление переход-среда | 417°C/W |
