Signal Relay 12VDC 2A DPDT (14.9mm 7.4mm 9.7mm) THT
У поставщика
ПроизводительFCL
У поставщиков
196 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:196 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 131,54 |
| от 6 | 129,24 |
| от 12 | 126,11 |
| от 23 | 121,37 |
| от 50 | 114,31 |
Описание

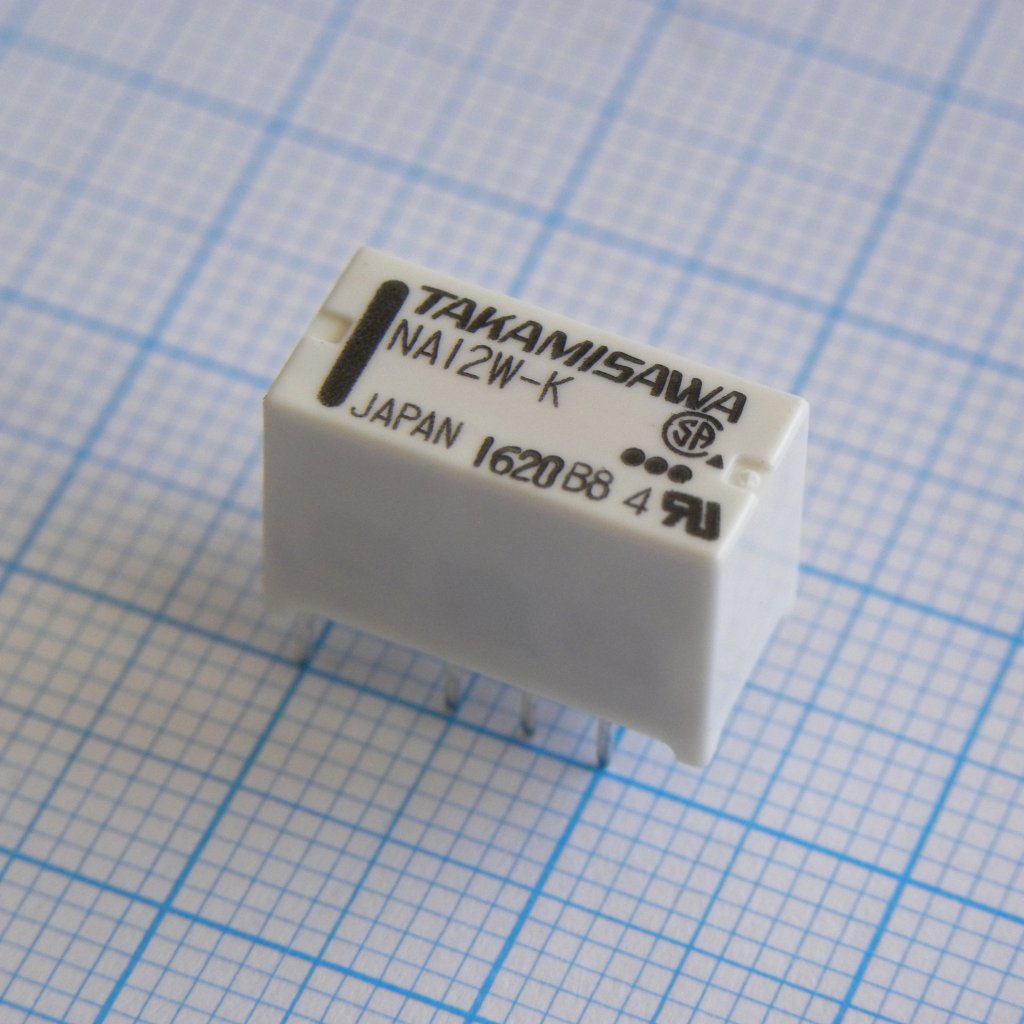

Сигнальное реле FCL NA-12W-K на 12 В постоянного тока с коммутацией до 2 А. Компонент имеет конфигурацию DPDT (две переключающие группы) и предназначен для монтажа в отверстия печатной платы (THT). Компактные размеры корпуса: 14,9 x 7,4 x 9,7 мм. Подходит для применения в промышленной автоматике, системах управления и слаботочной коммутации.
Технические характеристики
| Серия | FTR-K1 |
| Вес | Approximately 1.5 g |
| Тип монтажа | THT |
| Тип катушки | Standard type |
| Корпус | Plastic sealed |
| Без свинца | Да |
| Размеры | 14.9mm x 7.4mm x 9.7mm |
| Тип реле | NA Series |
| Артикул | NA-12W-K |
| Время срабатывания | Max. 6 ms |
| Время отпускания | Max. 4 ms |
| Contact style | Bifurcated type |
| Number of coil | Single winding type |
| Соотв. RoHS | Да |
| Сопр. катушки | 1,028 Ohm +/- 10% |
| Электрический ресурс | Min. 200 x 10^3 operations (0.5A, 125VAC), Min. 500 x 10^3 operations (1A, 30VDC) |
| Мех. ресурс | Min. 100 x 10^6 operations |
| Coil max voltage | 28.8 VDC |
| Coil rated power | 140 - 300 mW |
| Материал контакта | Gold overlay silver alloy (AgPd) |
| Станд. безоп. | UL 508, UL 1950, CSA C22.2 No. 14, No. 950, IEC60950-1, FCC part 68, Telcordia |
| Описание | Low Signal Relays - PCB Mini Signal 12VDC |
| Coil operate power | 80 - 70 mW |
| Coil rated voltage | 12VDC |
| Min switching load | 0.01 mA, 10 mVDC |
| Макс. коммутируемая мощность | 62.5 VA / 30W |
| Contact construction | Bifurcated |
| Max carrying current | 2A |
| Примечание | 12VDC 2A DPDT |
| Конфигурация контактов | 2 form C (DPDT) |
| Макс. коммутируемый ток | 2A |
| Макс. коммутируемое напряжение | 250VAC / 220VDC |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 0.5A, 125VAC or 1A, 30VDC |
| Capacitance coil contacts | Approx. 1.0 pF |
| Coil must operate voltage | 9 VDC |
| Coil must release voltage | 1.2 VDC |
| Начальное сопротивление контакта | Max. 50 mOhm at 1 A, 6 VDC |
| Shock resistance endurance | 1,000 m/s² (6 ± 1ms) |
| Диап. раб. темп. | -40 °C to +85 °C (no frost) |
| Insulation resistance initial | Min. 1,000 MOhm at 500VDC |
| Shock resistance misoperation | 500 m/s² (11 ± 1ms) |
| Vibration resistance endurance | 10 to 55Hz double amplitude 5.0mm |
| Surge strength coil to contacts | 2,500V / 2 x 10µs standard wave |
| Vibration resistance misoperation | 10 to 55Hz double amplitude 3.3mm |
| Capacitance open contacts adjacent | Approx. 0.5 pF |
| Dielectric strength contacts to coil | 1,500VAC (50/60Hz) 1min |
| Surge strength open contacts adjacent | 1,500V / 10 x 700µs standard wave |
| Dielectric strength open contacts adjacent | 1,000VAC (50/60Hz) 1min |
| Напряжение катушки, В | 12 |
