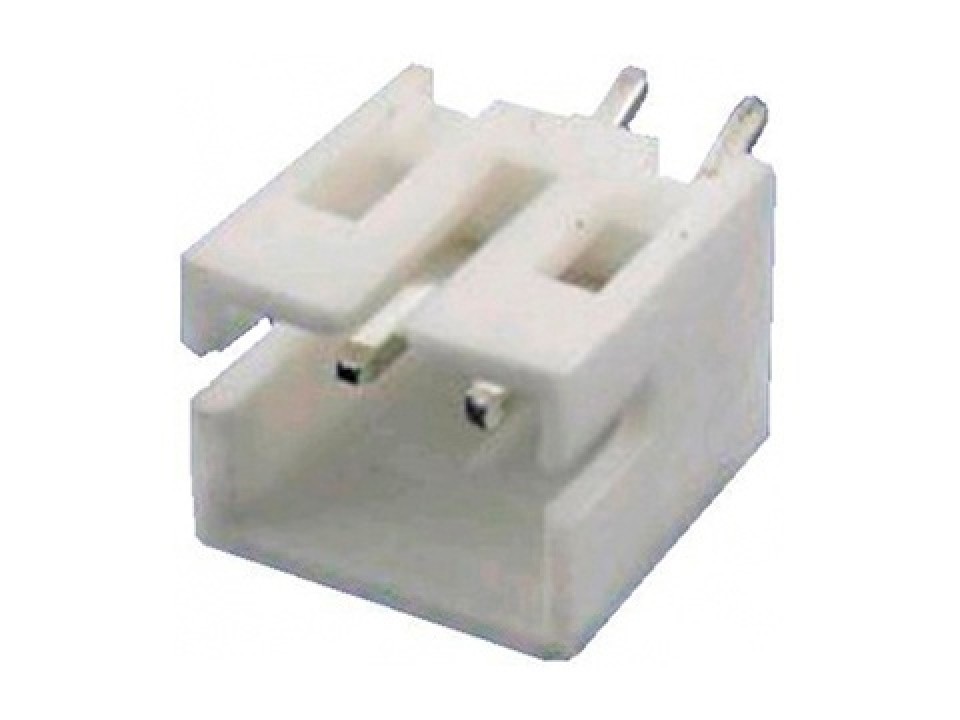

MW-02M (DS1066-2MVW6X) (B2B-PH-K) (WB-02) (200G1-V02, 2 мм вилка на плату прямая, (РН-тип), CONNFLY (арт. 276076)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
14 000 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 29
В наличии:14 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,53 |
Описание
MW-02M (DS1066-2MVW6X) — прямая двухконтактная вилка на плату от CONNFLY, выполненная по стандарту PH-типа с шагом 2 мм. Компонент предназначен для надёжного соединения проводов с печатной платой в компактных электронных устройствах. Благодаря низкопрофильному корпусу и фиксации типа «замок» (B2B-PH-K) обеспечивает устойчивый контакт при вибрациях. Применяется в блоках питания, контроллерах и бытовой технике.
Технические характеристики
| Тип | Вилка на плату |
| Шаг | 2 мм |
| Ток, А | 2A |
| Корпус | 2-pin male header, 2.00mm pitch, PH-type |
| Напряжение, В | 100V |
| Тип монтажа | THT |
| Размер вывода | 0.50mm square |
| Шаг выводов | 2.00mm |
| Длина вывода | 6.0mm |
| Ориентация | Straight (V/T type) |
| Артикул | MW-02M (DS1066-2MVW6X) |
| Производитель | CONNFLY |
| Корпус | B2B-PH-K |
| Монтаж | SMD |
| Цвет корпуса | Белый |
| Общая ширина | 4.8mm |
| Высота корпуса | 4.8mm |
| Кол-во выводов | 2 |
| Общая длина | 6.00mm |
| Покрытие контакта | Tin |
| Материал корпуса | Nylon 66 |
| Диаметр отверстия PCB | 0.80mm |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 30mΩ max |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ min |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 2 контакта |
