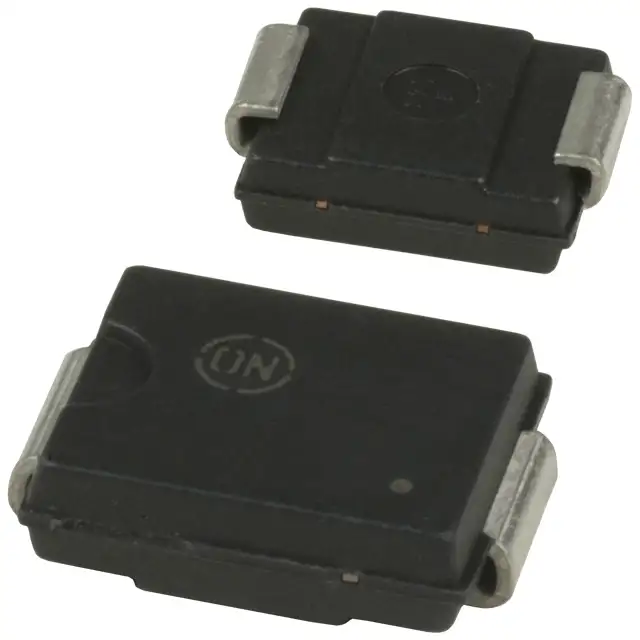

Диод SMD MURS480ET3G
У поставщика
У поставщиков
2 201 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт105,77 ₽
Сумма1 057,70 ₽
+ доплата 490,00 ₽
В наличии2 201 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 20 — 98,42 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 057,70 ₽. До заказа без доплаты не хватает 16 242,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 057,70 ₽
Описание
Диод SMD MURS480ET3G от ON Semiconductor — высокоскоростной выпрямитель с ультрабыстрым восстановлением. Работает при обратном напряжении до 800 В и прямом токе до 4 А, выпускается в корпусе SMC. Подходит для импульсных блоков питания, преобразователей и промышленной автоматики.
Технические характеристики
| Корпус | 403AC |
| Year | Y |
| Вес | 217mg |
| Маркировка | U4A |
| Корпус | DO-214AB |
| Тип монтажа | SMD |
| Полярность | Polarity Band on Plastic Body Indicates Cathode Lead |
| Кол-во выводов | 2 |
| Work week | WW |
| Соответствие | Pb-Free, Halogen Free, BFR Free, Соответствует RoHS |
| Размеры | A: Max mm: 2.61; Min mm: 1.95; Max inch: 0.103; Min inch: 0.077; D: Max mm: 6.25; Min mm: 5.55; Max inch: 0.246; Min inch: 0.219; E: Max mm: 7.15; Min mm: 6.6; Max inch: 0.281; Min inch: 0.26; Индуктивность: Max mm: 1.6; Min mm: 0.75; Max inch: 0.063; Min inch: 0.03; B: Max mm: 3.2; Min mm: 2.9; Max inch: 0.126; Min inch: 0.114; C: Max mm: 0.41; Min mm: 0.15; Max inch: 0.016; Min inch: 0.006; A1: Max mm: 0.2; Min mm: 0.05; Max inch: 0.008; Min inch: 0.002; A2: Max mm: 2.41; Min mm: 1.9; Max inch: 0.095; Min inch: 0.075; HE: Max mm: 8.15; Min mm: 7.75; Max inch: 0.321; Min inch: 0.305 |
| Описание | SWITCHMODE Power Rectifiers Ultrafast E Series with High Reverse Energy Capability |
| Тип устройства | сверхбыстрый выпрямитель |
| Артикул | MURS480ET3G |
| Shipping package | 16 mm Tape & Reel, 2500 Units per Reel |
| Assembly location | A |
| Напряжение блокировки DC | 800V |
| Макс. прямое напряжение | 1.85V |
| Макс. обратный ток | 900µA |
| Макс. темп. хр. | +175°C |
| Мин. темп. хр. | -65°C |
| Forward recovery time max | 75ns |
| Макс. время обрат. восстановления | 100ns |
| Условия прямого напряжения | Value: 1.53V; Ток, А: 3.0A; Температура: 150°C, Value: 1.75V; Ток, А: 3.0A; Температура: 25°C, Value: 1.85V; Ток, А: 4.0A; Температура: 25°C |
| Условия обратного тока | Value: 900µA; Напряжение, В: Rated dc Voltage; Температура: 150°C, Value: 25µA; Напряжение, В: Rated dc Voltage; Температура: 25°C |
| Контролируемая энергия лавины | 20mJ |
| Раб. имп. обратное напряжение | 800V |
| Макс. температура пайки выводов | 260°C |
| Имп. обратное напряжение | 800V |
| Forward recovery time conditions | Di dt: 100A/µs; Прямой ток: 1.0A; Recovery voltage: 1.0V |
| Условия времени обратного восстановления | Di dt: 50A/µs; Value: 100ns; Прямой ток: 1.0A, Value: 75ns; Прямой ток: 0.5A; Обратный ток: 1.0A; Recovery current: 0.25A |
| Средний выпрямленный прямой ток | 4.0A |
| Неповторяющийся пиковый ток перенапряжения | 70A |
| Макс. темп. перехода | +175°C |
| Мин. темп. перехода | -65°C |
| Lead temperature soldering duration | 10s |
| Тепловое сопротивление переход-вывод | 11°C/W |
| Термосопротивление переход-среда | 165°C/W |
| Условия среднего выпрямленного тока | TL=110°C |
| Условия неповторяющегося импульсного тока | Surge Applied at Rated Load Conditions Halfwave, Single Phase, 60 Hz |
