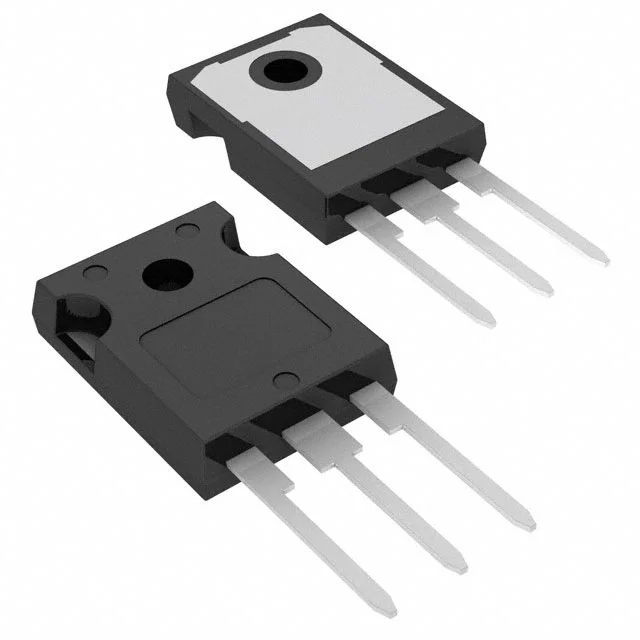

Транзистор MUR3020WTG
У поставщика
У поставщиков
51 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:51 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 278,76 |
| от 6 | 275,13 |
| от 11 | 270,56 |
| от 22 | 264,40 |
| от 60 | 255,90 |
Описание
Транзистор MUR3020WTG от ON Semiconductor представляет собой ультрабыстрый выпрямительный диод с двойным общим катодом. Компонент оптимизирован для применения в импульсных источниках питания и преобразователях, где требуются минимальные потери при переключении. Отличается высокой устойчивостью к обратному току и низким прямым падением напряжения, что обеспечивает эффективную работу в цепях с высокими частотами.
Технические характеристики
| Тип | Ultrafast Rectifier |
| Вес | 4.3g |
| Тип | Ultrafast Rectifier |
| Ток, А | 30 A |
| Корпус | TO-247 |
| Код корпуса | 340AL |
| Применение | Switch mode power supplies, inverters, free wheeling diodes |
| Артикул | MUR3020WTG |
| Тип монтажа | Выводной |
| Конфигурация | Dual common cathode? (per datasheet: total device 30A, per leg 15A) |
| Тип монтажа | THT |
| Number of diodes | 2 |
| Epoxy flammability | UL 94 V-0 |
| Напряжение блокировки DC | 200V |
| Lead soldering time | 10s |
| Соответствие материала | Pb-Free, Halogen Free, BFR Free, RoHS Compliant |
| Прямой ток | 30 A |
| Напряжение, В | 200 V |
| Время обратного восстановления | 35ns |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -65°C |
| Forward voltage at 15A 25C | 1.05V |
| Forward voltage at 15A 150C | 0.85V |
| Раб. имп. обратное напряжение | 200V |
| Peak repetitive surge current | 30A |
| Lead soldering temperature max | 260°C |
| Имп. обратное напряжение | 200V |
| Reverse current at rated dc 25C | 10µA |
| Reverse current at rated dc 150C | 500µA |
| Non repetitive peak surge current | 200A |
| Прямое напряжение | 1.05 V |
| Макс. темп. перехода | 175°C |
| Мин. темп. перехода | -65°C |
| Typical peak reverse recovery current | 0.7A |
| Обратное напряжение | 200 V |
| Термосопротивление переход-среда | 40°C/W |
| Average rectified forward current total | 30A |
| Average rectified forward current per leg | 15A |
| Thermal resistance junction to case per leg | 1.5°C/W |
