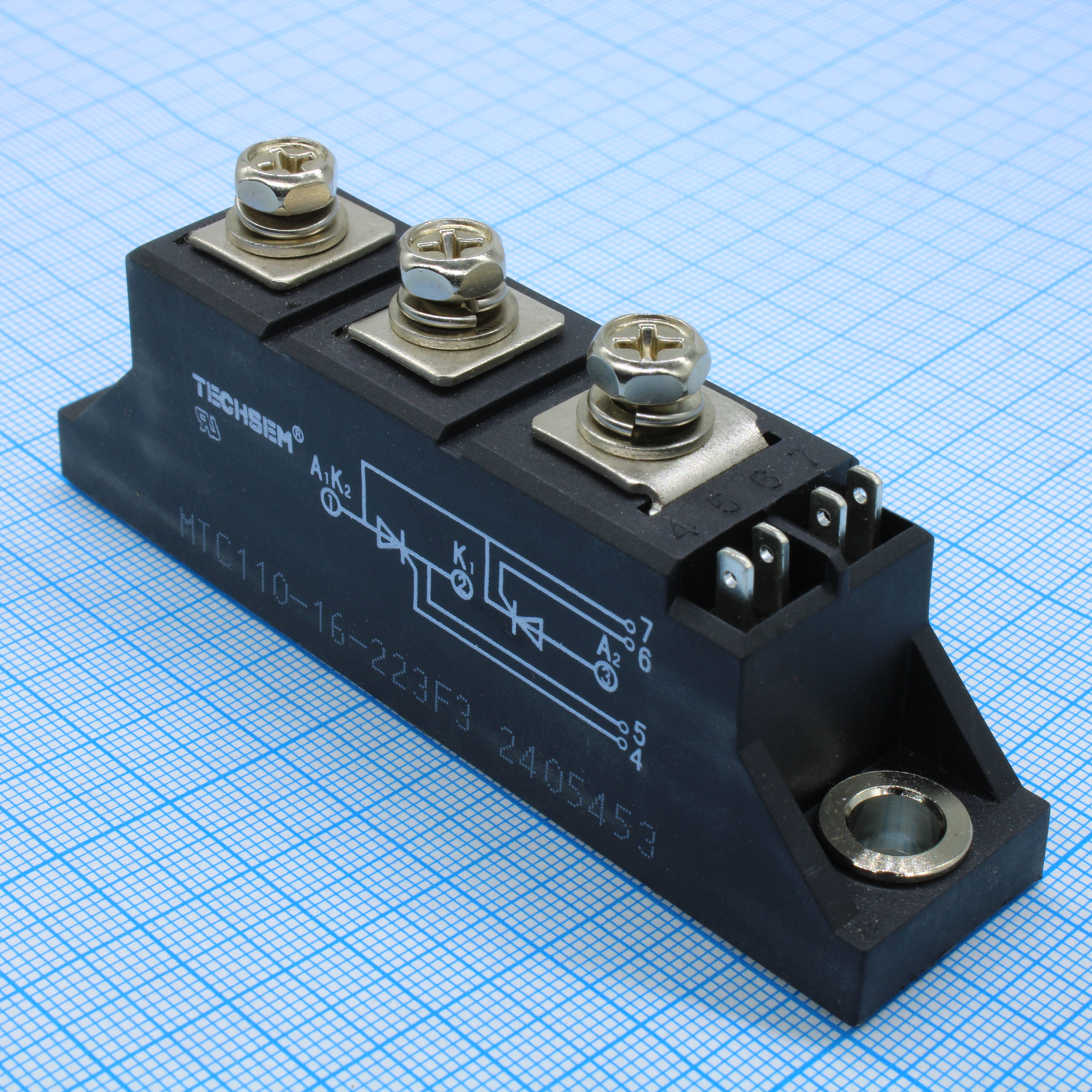

Тиристорный модуль 110А 1600В MTC110-16-223F3
У поставщика
ПроизводительTechSem
У поставщиков
285 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:285 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 359,52 |
| от 2 | 2 337,33 |
| от 3 | 2 310,10 |
| от 4 | 2 274,83 |
| от 6 | 2 225,15 |
Описание
Тиристорный модуль MTC110-16-223F3 от TechSem рассчитан на ток 110 А и напряжение до 1600 В. Устройство выполнено в прочном изолированном корпусе, обеспечивающем надежное охлаждение. Применяется в мощных выпрямителях, преобразователях частоты и системах управления электроприводами в промышленной автоматике.
Технические характеристики
| Ih | 20-120mA |
| Rt | 2.29mΩ |
| I²t | 24.2A²s |
| Igt | 30-100mA |
| Vgd | 0.2V |
| Vgt | 1.0-2.5V |
| Vtm | 1.69V |
| Vto | 0.8V |
| Itsm | 2.20kA |
| Tstg | -40°C to 125°C |
| Тип | Thyristor Module |
| Viso | 3000V |
| Di dt | 200A/μs |
| Dv dt | 1000V/μs |
| It av | 110A |
| It rms | 173A |
| Rth ch | 0.15°C/W |
| Rth jc | 0.250°C/W |
| Вес | 160g |
| Outline | 223F3B |
| Корпус | 223F3B |
| Особенности | Isolated mounting base 3000V~, Pressure contact technology, Increased power cycling capability, Space and weight saving |
| Тип монтажа | isolated base, pressure contact |
| Idrm irrm | 12mA |
| Vdrm vrrm | 1600V |
| Vdsm vrsm | 1700V |
| Применение | AC/DC motor drives, rectifiers, DC supply for PWM inverter |
| Mounting torque m6 | 6.0N·m |
| Тип упаковки | Штучный товар |
| Thermal connection torque m5 | 4.0N·m |
