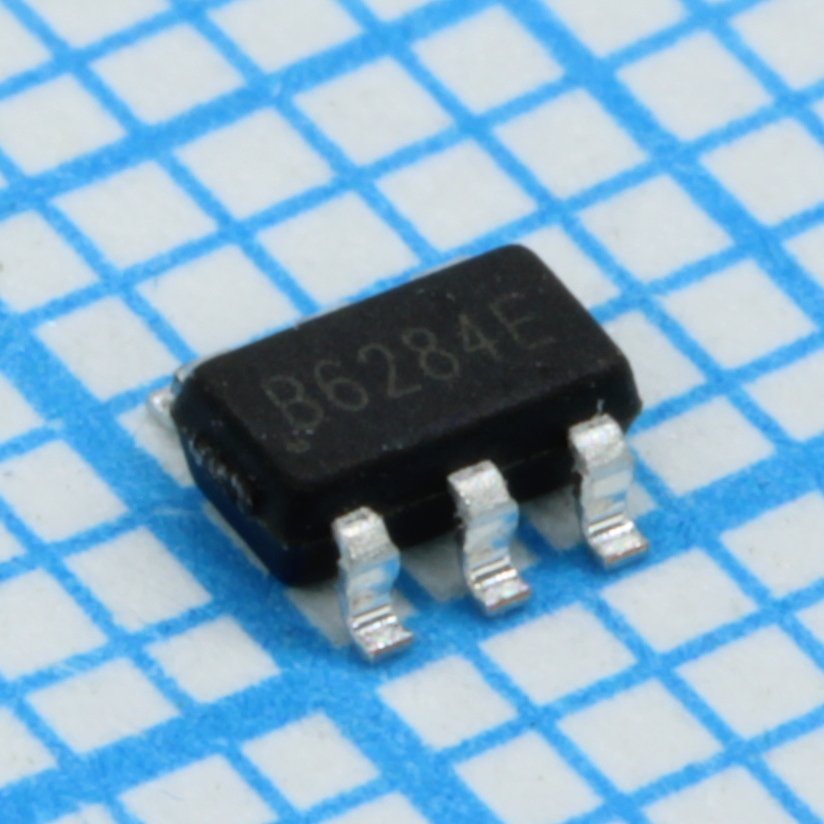

Импульсный стабилизатор напряжения MT3608 / SOT23-6
У поставщика
ПроизводительAEROSEMI
КатегорияМикросхемы
У поставщиков
37 716 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:20 076 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,13 |
| от 493 | 6,85 |
| от 828 | 6,13 |
| от 1 374 | 5,56 |
| от 2 273 | 5,17 |
Склад 38
В наличии:13 141 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,26 |
Склад 13
В наличии:4 416 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,81 |
| от 212 | 8,56 |
| от 424 | 7,51 |
| от 847 | 6,69 |
| от 1 693 | 6,14 |
Склад 14
В наличии:83 шт.
Срок поставки: до 7 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 000 | 5,52 |
Описание
MT3608 — это импульсный повышающий стабилизатор напряжения (Step-Up DC-DC converter) производства AEROSEMI. Компонент выполнен в компактном корпусе SOT23-6 и предназначен для построения цепей питания с выходным напряжением выше входного. Отличается высокой частотой переключения и низким потреблением в режиме ожидания, что делает его популярным для портативных устройств, проектов на базе микроконтроллеров и систем с батарейным питанием.
Технические характеристики
| Тип | DC-DC Boost Converter |
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Топология | Step-Up |
| Макс. КПД | 93% |
| Напряжение обратной связи | 0.6V |
| Ток отключения | 0.1µA |
| Тепловая защита | 155°C |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 2V |
| Макс. вых. ток | 2A |
| Макс. выходное напряжение | 28V |
| Частота перекл. | 1.2MHz |
| Enable threshold low | 0.4V |
| Switch current limit | 4A |
| Switch on resistance | 80mΩ |
| Undervoltage lockout | 1.98V |
| Enable threshold high | 1.5V |
| Макс. рассеиваемая мощность | 0.6W |
| Quiescent current pfm | 100µA |
| Quiescent current pwm | 1.6mA |
| Тепловое сопротивление JA | 250°C/W |
| Тепловое сопротивление JC | 130°C/W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Typical input capacitor | 22µF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Typical output capacitor | 22µF |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Регулируемое вых. напр. | Да |
| Recommended inductor range | 4.7µH to 22µH |
| Описание (англ.) | Boost Adjustable 2A 2V~24V SOT-23-6 DC-DC Converters ROHS |
| Undervoltage lockout hysteresis | 100mV |
