Микроконтроллер TI 16-бит 32КБайт Флэш-память 48LQFP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
430 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:430 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 268,34 |
| от 6 | 264,82 |
| от 11 | 260,38 |
| от 22 | 254,38 |
| от 44 | 246,13 |
Описание

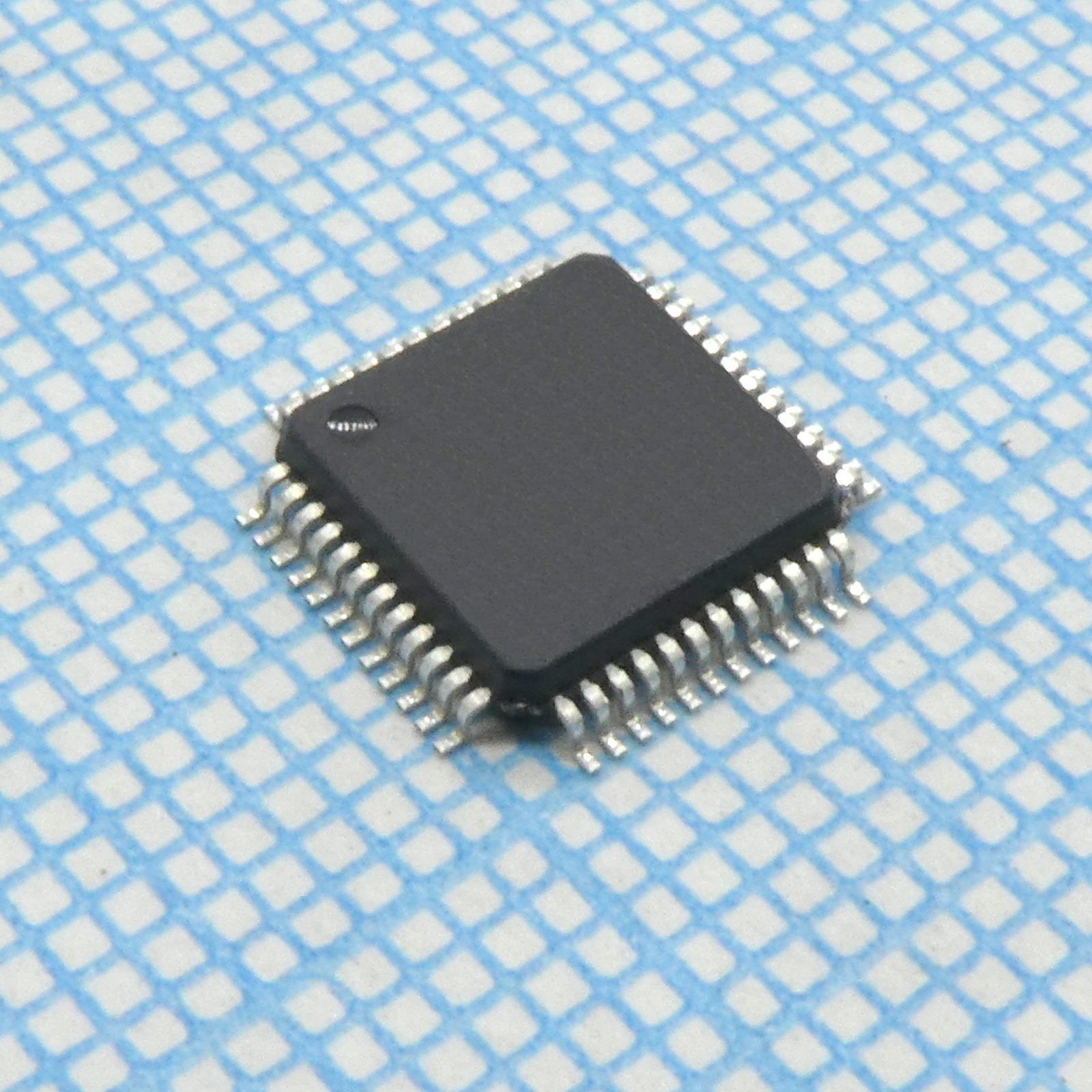

Микроконтроллер MSP430F5310IPTR от Texas Instruments — это 16-битное устройство с 32 КБ флэш-памяти в компактном корпусе LQFP48. Работает в широком диапазоне температур от -40 до +85 °C, что обеспечивает стабильность в разных условиях. Подходит для систем промышленной автоматики и встраиваемых решений с низким энергопотреблением.
Технические характеристики
| I2c | 2 |
| Часы реального времени | Yes (with alarm capabilities) |
| SPI | 4 (synchronous SPI) |
| Сердечник | 16-bit RISC (CPUXV2) |
| Irda | 2 (encoder and decoder) |
| SRAM | 6KB |
| Uart | 2 (enhanced UART with auto-baudrate detection) |
| Семейство | MSP430F5310, MSP430F5309, MSP430F5308, MSP430F5304 |
| Таймеры | Timer_A0 (5 CC), Timer_A1 (3 CC), Timer_A2 (3 CC), Timer_B0 (7 CC) |
| Корпус | 48LQFP (48PT) |
| Io ports | P1, P2, P3, P4, P5, P6 |
| Тип монтажа | SMD |
| Watchdog | Да |
| Выводы GPIO | 47 |
| Кол-во выводов | 48 |
| Описание | Mixed-Signal Microcontroller |
| Артикул | MSP430F5310IPTR |
| Wakeup time | <5µs |
| Каналы АЦП | 10 external, 2 internal |
| Каналы DMA | 3 |
| Флэш-память | 32KB |
| Производитель | Texas Instruments |
| Разрешение АЦП | 10-bit |
| Usci interfaces | 2 (USCI_A0, USCI_A1, USCI_B0, USCI_B1) |
| Max system clock | 25MHz |
| Supply supervisor | Да |
| Ldo output voltage | 3.3V |
| Packages available | 48PT, 48RGZ, 64RGC, 80ZQE |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.8V |
| Active mode current | 195µA/MHz at 8MHz, 3V (flash); 115µA/MHz at 8MHz, 3V (RAM) |
| Brownout supervisor | Да |
| Comparator channels | 8 |
| External oscillator | XT1 (32kHz), XT2 (up to 32MHz) |
| Hardware multiplier | 32-bit operations |
| Внутр. генератор | DCO, VLO, REFO |
| Programming voltage | No external programming voltage needed (serial onboard programming) |
| Max crystal frequency | 32MHz |
| Off mode current lpm4 | 1.1µA at 3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Standby mode current lpm3 | 1.9µA at 2.2V; 2.1µA at 3V |
| Диап. раб. темп. | -40°C to 85°C |
| Shutdown mode current lpm45 | 0.18µA at 3V |
| Описание (англ.) | MCU 16BIT 32KB FLASH 48LQFP |
| Low power oscillator current lpm3 | 1.4µA at 3V |
| Рабочая температура | -40В°C ~ 85В°C |
