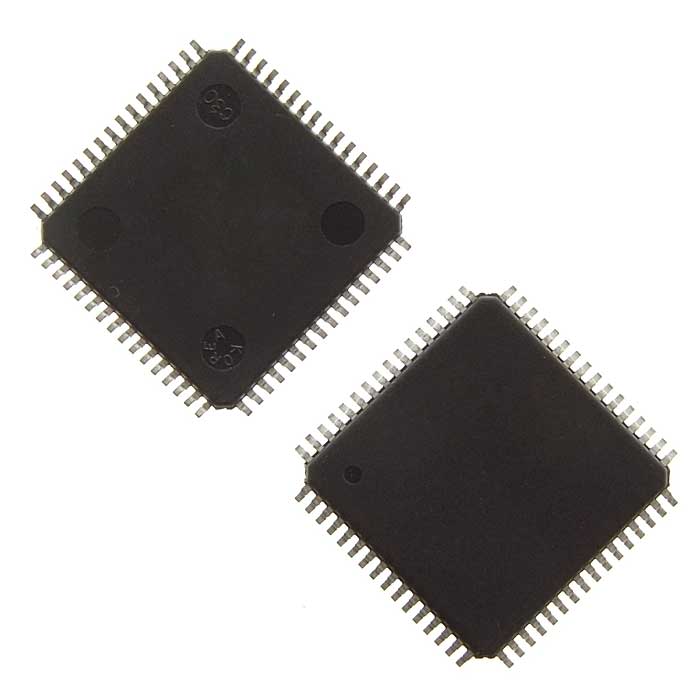

Микросхема MSP430F135IPMR
В наличии
На своём складе
250 шт.
У поставщиков
879 шт.
Норм. уп.: 2
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 575,50 |
| от 4 | 566,91 |
| от 8 | 562,61 |
| от 15 | 558,32 |
Цены поставщиков
Склад 2
В наличии:41 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 575,50 |
| от 4 | 566,91 |
| от 8 | 562,61 |
| от 15 | 558,32 |
Склад 13
В наличии:532 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 346,46 |
| от 13 | 328,47 |
| от 26 | 314,19 |
| от 51 | 301,63 |
| от 102 | 293,15 |
Склад 15
В наличии:306 шт
Срок поставки: до 10 дн.
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 | 277,33 |
Описание
Микросхема MSP430F135IPMR от Texas Instruments — это 16-битный RISC-микроконтроллер с низким энергопотреблением. Оснащена 16 КБ флеш-памяти, 512 байт ОЗУ, 12-битным АЦП на 8 каналов и встроенным компаратором. Работает в диапазоне напряжений от 1,8 до 3,6 В, потребляя всего 280 мкА в активном режиме. Применяется в промышленной автоматике, портативных измерительных приборах и системах с батарейным питанием.
Технические характеристики
| Adc | 12-bit, 8 channels, internal reference, sample-and-hold, autoscan |
| Por | Да |
| ОЗУ | 512Bytes |
| Usart | 1x USART (UART or SPI) |
| Выводы ввода/вывода | 48 |
| Корпус | LQFP-64 |
| Timer a | 16-bit with 3 capture/compare registers |
| Timer b | 16-bit with 3 capture/compare-with-shadow registers |
| Тип монтажа | SMD |
| Выводы GPIO | 48 |
| Кол-во выводов | 64 |
| Comparator | Да |
| Programming | serial onboard programming, no external programming voltage, security fuse |
| Usart count | 1 |
| Каналы АЦП | 8 |
| Архитектура | 16-bit RISC |
| Флэш-память | 16KB + 256Bytes |
| Cpu frequency | 8MHz |
| Security fuse | Да |
| Разрешение АЦП | 12-bit |
| Jtag interface | Да |
| Сторожевой таймер | Да |
| Low power modes | 5 |
| Cpu architecture | 16-bit RISC |
| Размер корпуса | 10mm x 10mm |
| Crystal oscillator | XT2 |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.8V |
| Active mode current | 280µA at 1MHz, 2.2V |
| Adc conversion time | less than 10µs |
| Hardware multiplier | Да |
| Standby mode current | 1.6µA |
| Диапазон питания | 1.8V to 3.6V |
| Время цикла инструкции | 125ns |
| Timer b shadow registers | 15/16-bit |
| Wakeup time from standby | less than 6µs |
| Диап. раб. темп. | не указано |
| Off mode current ram retention | 0.1µA |
| Timer a capture compare registers | 3 |
| Timer b capture compare registers | 7 |
