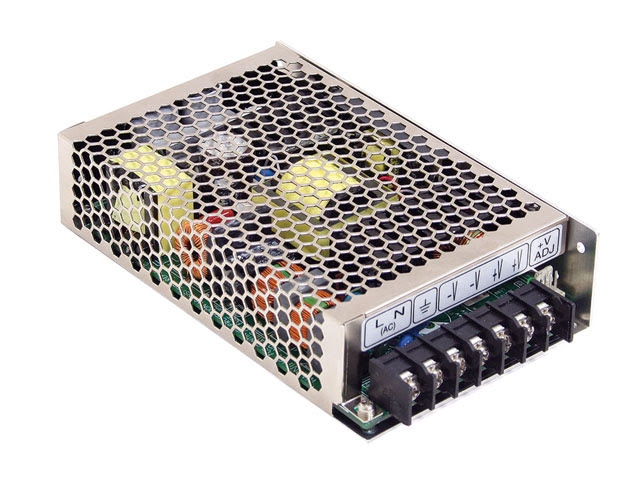

Источник питания MSP-100-24
У поставщика
У поставщиков
224 шт.
Норм. уп.: 24
Цены поставщиков
Склад 39
В наличии:222 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 875,26 |
| от 2 | 3 754,34 |
| от 3 | 3 721,24 |
| от 6 | 3 676,71 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 725,13 |
| от 2 | 3 685,93 |
| от 3 | 3 635,33 |
| от 4 | 3 563,83 |
| от 5 | 3 441,92 |
Описание
Источник питания MEAN WELL MSP-100-24 — компактный AC/DC преобразователь с выходным напряжением 24 В и током до 4.5 А. Модель мощностью 108 Вт отличается высоким КПД 88.5% и низким уровнем пульсаций 150 мВ. Корпус IP20 с габаритами 97×38×159 мм подходит для встраиваемого монтажа. Применяется в промышленной автоматике, системах управления и телекоммуникационном оборудовании.
Технические характеристики
| Выходное напряжение | 24 В |
| Выходное напряжение, В | 24 |
| Максимальный выходной ток | 4,5 А |
| Мощность | 108 Вт |
| Допуск | 1,5 % |
| Пульсации и шум | 150mV |
| КПД | 88.5% |
| Пусковой ток | 35A/115VAC, 65A/230VAC |
| Время удержания | 50ms/230VAC; 20ms/115VAC at full load |
| Монтаж | Выводной |
| Материал корпуса | 159x97x38mm |
| Упаковка | 0.38Kg; 24pcs/10.1Kg/0.76CUFT |
| Степень защиты (IP) | IP20 |
| MTBF | 295.7K hrs min. MIL-HDBK-217F (25℃) |
| Ширина | 97 |
| Высота | 38 |
| Длина | 159 |
| Номер корпуса | 901I |
| Вибрация | 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes |
| Переменный ток | 1.2A/115VAC, 0.6A/230VAC |
| Напряжение DC | 24V |
| Размеры | 159*97*38mm (L*W*H) |
| Каналов | 1 |
| Ном. мощность | 108W |
| ЭМС излучение | EN55011 (CISPR11) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN60601-1-2 |
| Коэф. мощности | PF>0.95/230VAC, PF>0.98/115VAC at full load |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Дистанционное управление | RC+/RC- : 0 ~ 0.8V = power on ; 4 ~ 10V = power off |
| Диап. частот | 47 ~ 63Hz |
| Входной разъем | клеммная колодка |
| Уровень изоляции | Primary-Secondary: 2×MOOP, Primary-Earth: 1×MOOP, Secondary-Earth: 1×MOOP |
| Ток утечки | Earth leakage current < 300μA/264VAC, Touch leakage current < 100μA/264VAC |
| Рег. линии | ±0.2% |
| Рег. нагрузки | ±0.5% |
| Время нарастания | 2500ms, 100ms/230VAC; 2500ms, 100ms/115VAC at full load |
| Выходной разъем | клеммная колодка |
| Remote connector | JST B-XH or equivalent, Pin 1: RC-, Pin 2: RC+ |
| Макс. пульс. шум | 150mVp-p |
| Станд. безоп. | ANSI/AAMI ES60601-1, IEC60601-1 approved |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Допуск напряжения | ±1.5% |
| Выдерживаемое напр. | I/P-O/P:4KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 85 ~ 264VAC, 120 ~ 370VDC |
| Защита от перегр. | 105 ~ 135% rated output power, constant current limiting for Vo=50 ~ 100% of rated voltage, recovers automatically |
| Раб. температура | -40 ~ +60℃ (Refer to Derating Curve) |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Защита от перенапр. | 30 ~ 34.8V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.04%/℃ (0 ~ 50℃) |
| Terminal pin assignment | 1: AC/L; 2: AC/N; 3: FG; 4: DC OUTPUT -V; 5: DC OUTPUT -V; 6: DC OUTPUT +V; 7: DC OUTPUT +V |
| Защита от перегрева | Shut down o/p voltage, recovers automatically after temperature goes down |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Диапазон регулировки выходного напряжения | 22.8 ~ 28.8V |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
| Степень IP | IP20 |
