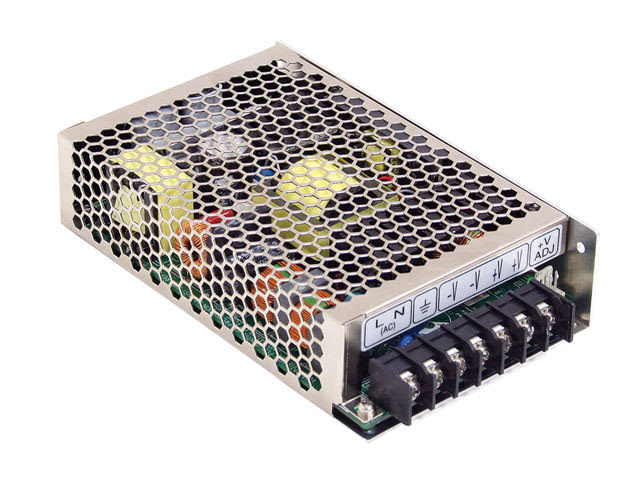

Источник питания MSP-100-15

Name: Источник питания MSP-100-15
Brand: MEAN WELL
SKU: 39394
Price: 3590.99 RUB
Availability: InStock

Артикул:39394

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники напряжения

Ед. изм.шт

У поставщиков

6 шт.

Норм. уп.: 20

Цены (собственный склад)

Кол-во, шт.	Цена, ₽
от 1	3 590,99

Цены поставщиков

Склад 2

В наличии:2 шт

Срок поставки: до 2 недель

Норм. уп.: 20

Кол-во, шт.	Цена, ₽
от 1	3 590,99

Склад 13

В наличии:4 шт

Срок поставки: до недели

Норм. уп.: 24

Кол-во, шт.	Цена, ₽
от 1	5 183,92
от 2	4 967,94
от 3	4 792,03
от 4	4 661,44
от 5	4 564,32

Описание

Источник питания MEAN WELL MSP-100-15 — это компактный AC/DC преобразователь на 15 В с выходным током до 7 А и мощностью 105 Вт. Модель отличается высоким КПД 88% и низким уровнем пульсаций (150 мВ), корпус IP20. Подходит для промышленной автоматики, систем управления и телекоммуникационного оборудования.

Технические характеристики

Серия	MSP-100
Модель	MSP-100-15
Выходное напряжение	15 В
Выходное напряжение, В	15
Максимальный выходной ток	7 А
Мощность	105 Вт
Допуск	1,5 %
Пульсации и шум	150mV
КПД	88.0%
Упаковка	24pcs/10.1Kg/0.76CUFT
Степень защиты (IP)	IP20
PFC	Built-in active PFC function
MTBF	295.7K hrs min. MIL-HDBK-217F (25℃)
Ширина	97
Высота	38
Длина	159
Вес	0.38Kg
Охлаждение	Free air convection
Profile	1U low profile 38mm
Гарантия	5 years
Вибрация	10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes
Capacitors	105℃ long life electrolytic capacitors
Напряжение DC	15V
Размеры	1599738mm (LWH)
Описание	100W Single Output Medical Type Power Supply
Input surge	Withstand 300VAC surge input for 5 seconds
Каналов	1
Ном. мощность	105W
ЭМС излучение	Compliance to EN55011 (CISPR11) Class B, EN61000-3-2,-3
Помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN60601-1-2
Ток AC типовой	1.2A/115VAC, 0.6A/230VAC
Вх. напряжение AC, В	85
Вх. AC напр. 2	264
Вх. напряжение DC, В	120
Вх. напряжение DC 2, В	370
Mating housing	JST XHP or equivalent
Дистанционное управление	RC+/RC-: 0 ~ 0.8V = power on; 4 ~ 10V = power off
Диап. частот	47 ~ 63Hz
Уровень изоляции	Primary-Secondary: 2×MOOP, Primary-Earth: 1×MOOP, Secondary-Earth: 1×MOOP
Ток утечки	Earth leakage <300μA/264VAC, Touch leakage <100μA/264VAC
Рег. линии	±0.3%
Рег. нагрузки	±0.8%
Mating terminal	JST SXH-001T or equivalent
Время нарастания	2500ms, 100ms/230VAC; 2500ms, 100ms/115VAC at full load
Время удержания тип.	50ms/230VAC, 20ms/115VAC at full load
Коэфф. мощности тип.	PF>0.95/230VAC, PF>0.98/115VAC at full load
Станд. безоп.	ANSI/AAMI ES60601-1, IEC60601-1 approved
Температурный коэффициент	±0.04%/℃ (0 ~ 50℃)
Рабочая влажность	20 ~ 90% RH non-condensing
Допуск напряжения	±1.5%
Выдерживаемое напр.	I/P-O/P: 4KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
Пусковой ток типовой	35A/115VAC, 65A/230VAC
Диап. вх. напр.	85 ~ 264VAC, 120 ~ 370VDC
Защита от перегр.	105 ~ 135% rated output power, constant current limiting for Vo=50~100% of rated voltage, auto recovery
Раб. температура	-40 ~ +60℃
Input efficiency typ	88%
Сопр. изоляции	I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25℃ / 70% RH
Макс. пульсации и шум	150mVp-p
Защита от перенапр.	18.8 ~ 21.8V, shut down o/p voltage, re-power on to recover
Remote on off connector	JST B-XH or equivalent
Terminal pin assignment	1: AC/L; 2: AC/N; 3: FG; 4,5: DC OUTPUT -V; 6,7: DC OUTPUT +V
Output voltage adj range	14.25 ~ 18V
Потр. без нагр.	<0.5W
Защита от перегрева	Shut down o/p voltage, auto recovery after temperature goes down
Remote on off pin assignment	1: RC-; 2: RC+
Температура и влажность хранения	-40 ~ +85℃, 10 ~ 95% RH
Каналы	1
Макс. входное напряжение AC, В	264
Макс. входное напряжение DC, В	370
Мин. входное напряжение AC, В	85
Мин. входное напряжение DC, В	120
Степень IP	IP20
