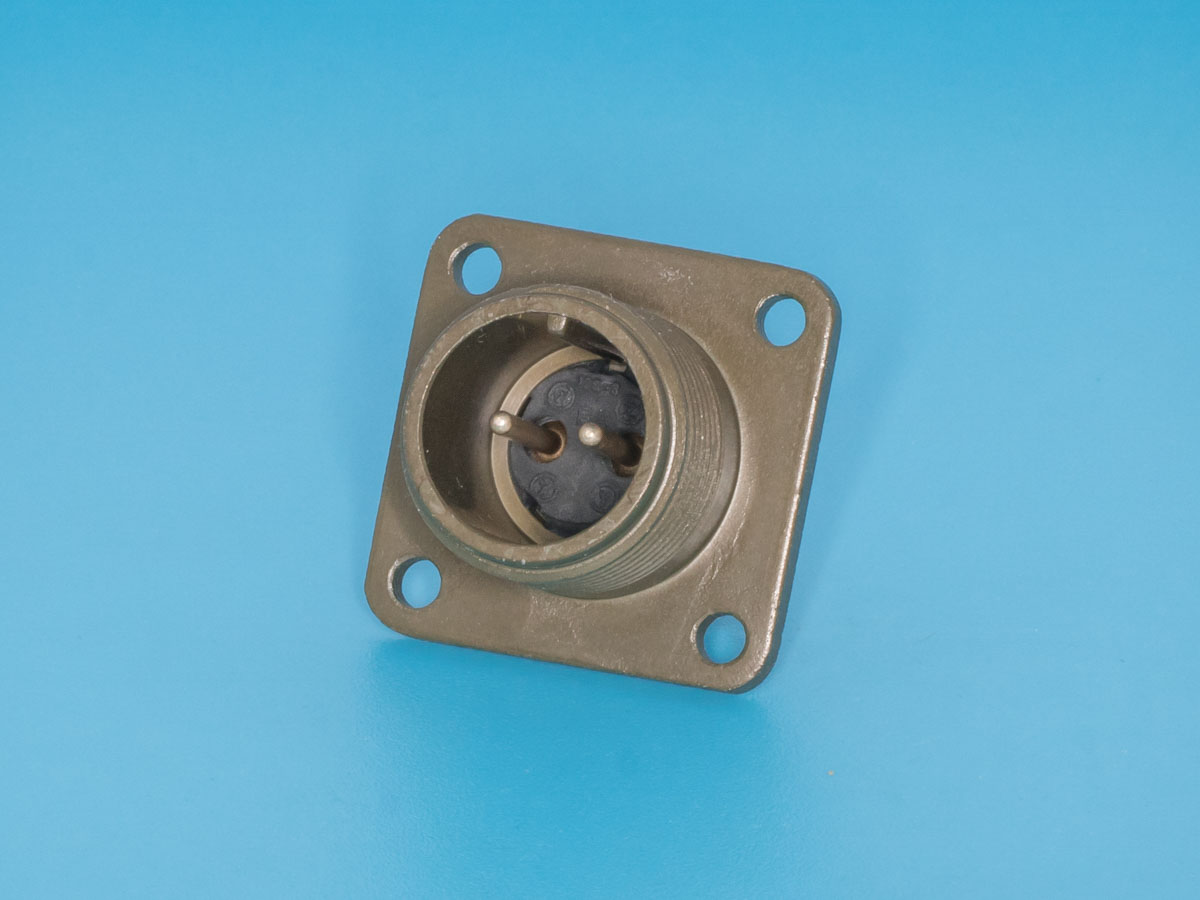

Разъём серии MS 2 контакта, вилка на блок
У поставщика
ПроизводительAmphenol
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 949,22 |
| от 2 | 939,17 |
| от 4 | 926,80 |
| от 7 | 910,63 |
| от 13 | 887,90 |
Описание
Разъём Amphenol серии MS — это вилка на блок (розетка) с 2 контактами, предназначенная для надёжного соединения в жёстких условиях эксплуатации. Модель MS3102E-12S-3P относится к круглым соединителям с резьбовым механизмом фиксации, широко применяемым в промышленной автоматике, авиационной и оборонной технике. Конструкция обеспечивает пылевлагозащиту и устойчивость к вибрациям.
Технические характеристики
| Тип | circular connector |
| Серия | MS |
| Вес | 0.0168 kg |
| Герметизация | IP67 |
| Тип монтажа | панель |
| Стандарт | MIL-C-5015, JSS50812 |
| Вес кг | 0.0168 |
| Shell size | 12S |
| Dimension A | 3/4-20 UNEF |
| Dimension K | 1.98 mm |
| Dimension L | 30.18 mm |
| Dimension M | 14.28 mm |
| Dimension N | 17.46 mm |
| Dimension R | 20.64 mm |
| Dimension S | 28.04 mm |
| Артикул | MS3102E-12S-3P |
| Thread spec | 3/4-20 UNEF |
| Тип контакта | штифт |
| Производитель | Amphenol |
| Поляризация | single key |
| Кол-во контактов | 2 |
| Тип связи | Резьбовой |
| Размеры мм | K: 1.98; L: 30.18; M: 14.28; N: 17.46; R: 20.64; S: 28.04 |
| Циклы сочленения | 500 |
| Тип разъема | circular, cylindrical, threaded connector |
| Contact gender | вилка |
| Тип соединения | Резьбовой |
| Мех. ресурс | 500 cycles |
| Материал контакта | brass, silver-plated |
| Материал корпуса | zinc alloy, olive cadmium plating |
| Материал корпуса | zinc alloy with cadmium plating (olive drab) |
| Описание | Circular MIL Spec Connector SIZE 12S 2P #16 BOX MNT RECPT |
| Материал контактов | brass with silver plating |
| Темп. диапазон | -55 to 125 °C |
| Степень защиты IP | IP67 |
| Материал изолятора | neoprene UL94 V-0 |
| Вибростойкость | high mechanical and vibration loads |
| Alternate part numbers | MS3102E12S3P, IT3102E-12S-3P, DS3102E-12S-3P, 973102E-12S-3, IT3102A-12S-3P, DS3102A-12S-3P, 973102A-12S-3P |
| Диап. раб. темп. | -55 to 125 °C |
