Описание

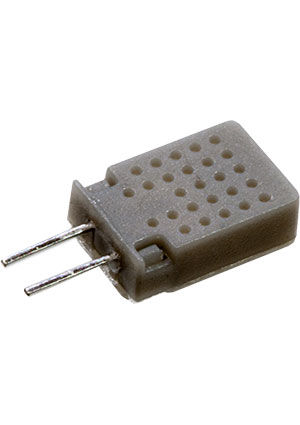

Макромолекулярный датчик влажности MS-Z2 от Winsen. Работает на переменном напряжении до 1,5 В, измеряет влажность в диапазоне 10–90% RH с точностью 3% RH. Отличается низким энергопотреблением (до 0,2 мВт) и быстрым откликом на поглощение влаги (до 20 с). Применяется в системах климат-контроля и промышленной автоматики.
Технические характеристики
| Тип | macromolecule_humidity_sensor |
| Модель | MS-Z2 |
| Примечания | Use AC drive to avoid polarization; measure with LCR AC bridge; avoid water coagulation and high causticity environments; recommended storage 10~40°C, <60%RH |
| Точность | 3%RH |
| Допуск, % | ±5% |
| Устойчивость | 2%RH/year |
| Гистерезис | ±2%RH |
| Макс. мощность | 500 mW |
| Ном. мощность | 0.2mW (MAX, rated voltage) |
| Тип монтажа | поверхностный монтаж |
| Напряжение, В | 20 |
| Корпус | SOD-123 |
| Диапазон обнаружения | 10~90%RH (0~60°C) |
| Testing voltage | 2.5V |
| Описание | DIODE ZENER 22V 500MW SOD123 |
| Рабочая частота | 500Hz~2kHz |
| Nominal resistance 1 | 31KΩ (21～50KΩ) at 60%RH, 25°C |
| Nominal resistance 2 | 23KΩ (15～35KΩ) at 60%RH, 25°C |
| Макс. импеданс (Zzt) | 55 Ohms |
| Рабочая температура | -55°C ~ 150°C |
| Диапазон влажности хранения | ≤95%RH (non condensation) |
| Корпус по производителю | SOD-123 |
| Диапазон рабочей влажности | 10~90%RH |
| Response time absorption | ≤20s |
| Диап. темп. хр. | -25~70°C |
| Напряжение стабилизации, В | 22 V |
| Температурная характеристика | ≤0.5%RH/°C |
| Диап. раб. темп. | 0~60°C |
| Обратный ток утечки при Vr | 50 nA @ 15.4 V |
| Response time dehumidification | ≤40s |
| Прямое напряжение, макс. при If | 900 mV @ 10 mA |
| Мощность, Вт | 0,2 |
