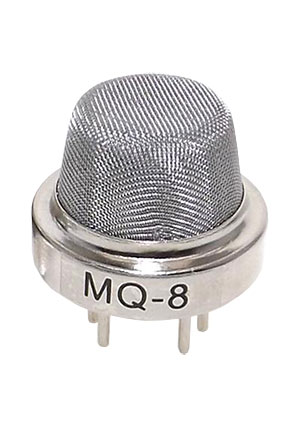

MQ-8, полупроводниковый датчик водорода H2
У поставщика
ПроизводительWinsen
КатегорияДатчики газа
У поставщиков
45 шт.
Норм. уп.: 5
Цены поставщиков
Склад 39
В наличии:32 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 77,67 |
Склад 12
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,46 |
| от 5 | 96,46 |
Описание
Полупроводниковый датчик водорода H2 от Winsen, модель MQ-8. Работает при напряжении нагревателя 5 В, потребляемая мощность до 900 мВт, диапазон обнаружения газа — от 100 до 1000 ppm. Корпус — бакелит с металлическим колпачком, предназначен для монтажа в отверстия. Применяется в системах обнаружения утечек водорода и промышленной безопасности.
Технические характеристики
| Модель | MQ-8 |
| Газ | водород |
| Корпус | Bakelite, Metal cap |
| Тип монтажа | tht (сквозное отверстие) |
| Кол-во выводов | 6 |
| Размеры | See Fig1 (not provided in text; typical MQ-8: ~20mm diameter, ~17mm height) |
| Target gas | Hydrogen (H2) |
| Чувствительность | Rs(air)/Rs(1000ppm H2) ≥5 |
| Sensor type | Semiconductor (SnO2) |
| Heater power | ≤900mW |
| Loop voltage | ≤24V DC |
| Preheat time | >48 hours |
| Heater voltage | 5.0V±0.1V AC or DC |
| Вых. напряжение | 2.5V～4.0V (in 1000ppm H2) |
| Detection range | 100～1000ppm |
| Сопротивление нагрузки | Adjustable |
| Heater resistance | 29Ω±3Ω (room temperature) |
| Конфиг. выводов | Heater: pins 2&5; Test: pins (1,3) and (4,6) (1&3 shorted, 4&6 shorted) |
| Standard humidity | 55%±5%RH |
| Условия хранения | Store in airproof bag without volatile silicon compound; aging time required if stored long |
| Caution max voltage | Applied voltage must not exceed stipulated values; heater voltage 5.0V±0.1V, loop voltage ≤24V DC |
| Concentration slope | ≤0.6 (R1000ppm/R400ppm H2) |
| Standard temperature | 20℃±2℃ |
