Цифровой датчик давления, дифференциальный, 5 В, 7 мА CASE 1351-01
У поставщика
У поставщиков
50 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 809,62 |
| от 2 | 3 646,91 |
| от 3 | 3 514,40 |
| от 4 | 3 416,03 |
| от 6 | 3 342,85 |
Описание

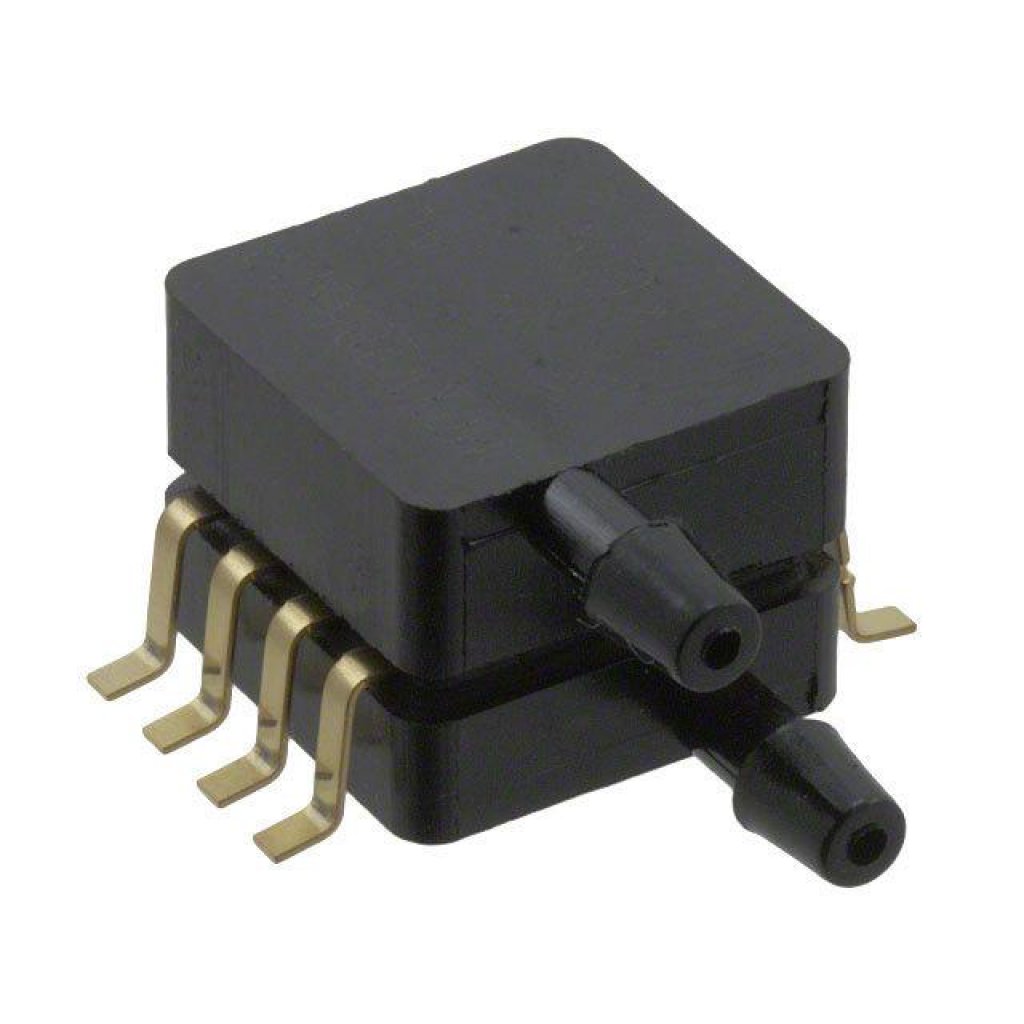

MPXV7007DP от NXP — это дифференциальный датчик давления для автомобильной и промышленной электроники. Работает при напряжении 5 В и потребляет 7 мА, выдавая сигнал от 0,5 до 4,5 В в диапазоне от -7 до 7 кПа. Корпус 8-pin SNSR (CASE 1351-01) подходит для компактного монтажа. Применяется в системах управления двигателем и климат-контроле.
Технические характеристики
| Вывод 1 | N/C |
| Вывод 2 | Vs |
| Вывод 3 | Gnd |
| Вывод 4 | Vout |
| Вывод 5 | N/C |
| Вывод 6 | N/C |
| Pin 7 | N/C |
| Вывод 8 | N/C |
| Корпус | CASE 1351-01 |
| Точность | 5.0 %VFSS |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Тип выхода | Analog |
| Чувствительность | 286 mV/kPa |
| Warm up time | 20 ms |
| Pressure type | Differential |
| Время отклика | 1.0 ms |
| Pressure range | -7 to 7 kPa |
| Maximum pressure | 75 kPa |
| Offset stability | 0.5 %VFSS |
| Описание | Board Mount Pressure Sensors SOP DUAL 7KPA |
| Transfer function | Vout = Vs * (0.057 * P + 0.5) ± ERROR |
| Макс. выходное напряжение | 4.5 V |
| Мин. вых. напряжение | 0.5 V |
| Pressure error max | ±0.5 kPa |
| Pressure range psi | -1 to 1 psi |
| Макс. ток питания | 10 mAdc |
| Ток пит. тип. | 7.0 mAdc |
| Макс. напр. пит. | 5.25 Vdc |
| Мин. напр. пит. | 4.75 Vdc |
| Напряжение питания тип. | 5.0 Vdc |
| Full scale span typ | 4.0 Vdc |
| Full scale output max | 4.7 Vdc |
| Full scale output min | 4.3 Vdc |
| Full scale output typ | 4.5 Vdc |
| Output source current | 0.1 mAdc |
| Decoupling capacitor 1 | 1.0 µF |
| Decoupling capacitor 2 | 0.01 µF |
| Output filter capacitor | 470 pF |
| Макс. темп. хр. | +125 °C |
| Мин. темп. хр. | -40 °C |
| Тип упаковки | Коробка с паллетами |
| Макс. раб. темп. | +125 °C |
| Мин. раб. темп. | -40 °C |
| Minimum pressure offset max | 0.67 Vdc |
| Minimum pressure offset min | 0.33 Vdc |
| Minimum pressure offset typ | 0.5 Vdc |
| Temperature error factor 125 | 3 |
| Описание (англ.) | Pressure Sensor 0.5V to 4.5V -7kPa to 7kPa Differential Automotive 8-Pin SNSR Tray |
| Accuracy temperature range max | 85 °C |
| Accuracy temperature range min | 0 °C |
| Temperature error factor neg40 | 3 |
| Temperature error factor 0 to 85 | 1 |
| Temperature compensated range max | +125 °C |
| Temperature compensated range min | -40 °C |
