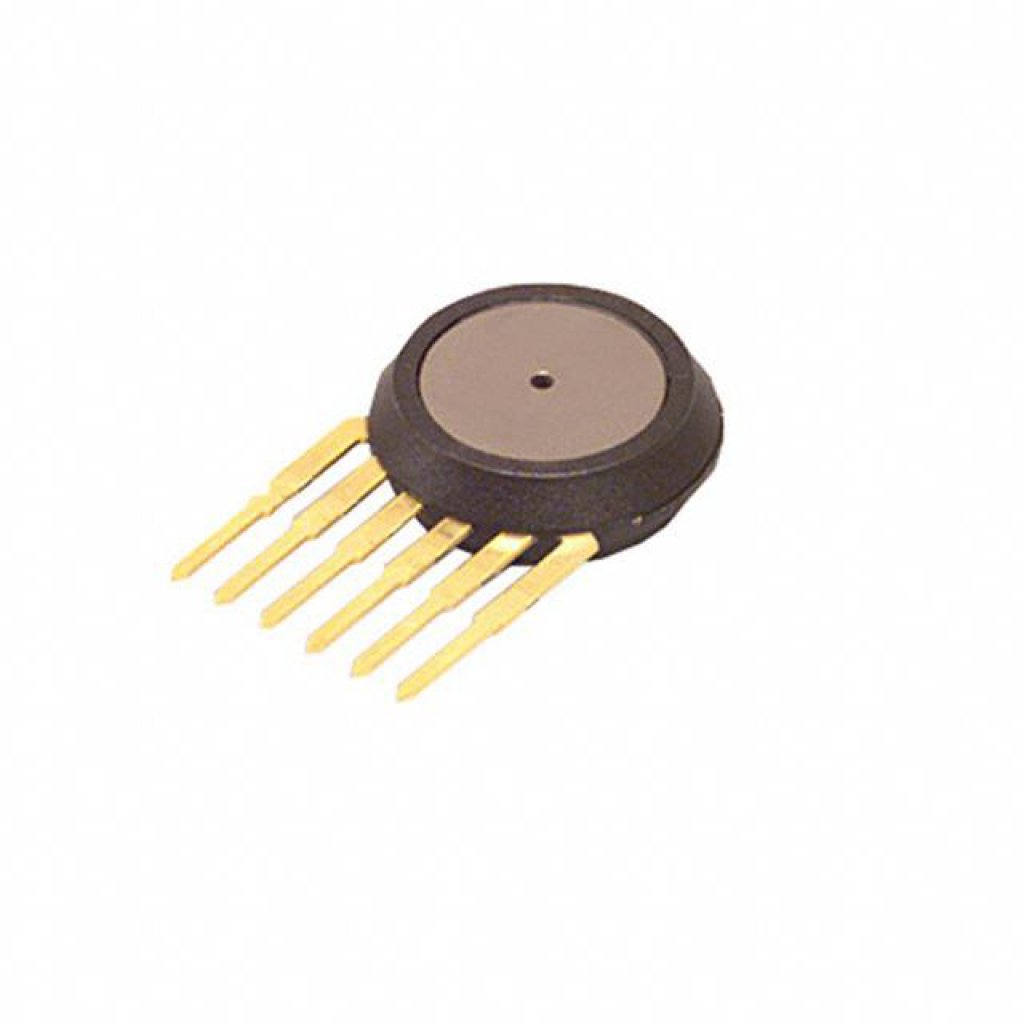

МИКРОСХЕМЫ MPX5999D, Датчик давления NXP, 0...1000 кПа, дифференциальный, температурная компенсация,±2.5%, Through Hole
У поставщика
ПроизводительNXP
КатегорияДатчики температуры
У поставщиков
238 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:134 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 329,63 |
| от 8 | 1 277,41 |
| от 15 | 1 242,48 |
| от 25 | 1 211,74 |
| от 75 | 1 190,97 |
Склад 15
В наличии:104 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 300,88 |
Описание
MPX5999D — это интегральный датчик давления от NXP, выполненный в корпусе для сквозного монтажа. Устройство измеряет дифференциальное давление в диапазоне от 0 до 1000 кПа. Благодаря встроенной температурной компенсации и точности ±2,5%, микросхема обеспечивает стабильные показания в различных условиях. Применяется в системах управления двигателями, пневматике и промышленной автоматике.
Технические характеристики
| Тип | Pressure Sensor |
| Ток, А | 7 mA |
| Точность | ±2.5 %V_FSS |
| Особенности | temperature compensated, calibrated, ratiometric |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Шаг выводов | 2.54 mm |
| Тип выхода | analog voltage |
| Корпус | SOP-8 |
| Warm up time | 20 ms |
| Pressure type | differential |
| Время отклика | 1.0 ms |
| Pressure range | 0 to 1000 kPa |
| Sensitivity typ | 4.5 mV/kPa |
| Ширина | 15.11 to 16.00 mm |
| Maximum pressure | 4000 kPa |
| Длина | 17.65 to 18.42 mm |
| Макс. ток питания | 10 mA |
| Ток пит. тип. | 7.0 mA |
| Макс. напр. пит. | 5.25 V |
| Мин. напр. пит. | 4.75 V |
| Напряжение питания тип. | 5.0 V |
| Full scale span typ | 4.5 V |
| Напряжение, В | 5 V |
| Output voltage offset max | 0.313 V |
| Output voltage offset min | 0.088 V |
| Output voltage offset typ | 0.2 V |
| Диап. темп. хр. | -40 to +125 °C |
| Диап. раб. темп. | -40 to +125 °C |
| Compensated temperature range | 0 to 85 °C |
| Output voltage full scale max | 4.813 V |
| Output voltage full scale min | 4.587 V |
| Output voltage full scale typ | 4.7 V |
| Recommended decoupling capacitors | 1.0 µF, 0.01 µF, 470 pF |
